Насос высокого давления — это механизм, который увеличивает давление жидкости и подаёт ее к рабочему инструменту с заданным расходом. В мойках высокого давления насос получает воду от системы водоснабжения, а затем направляет её через шланг к пистолету и соплу.
В большинстве аппаратов для мойки используется многоступенчатое или плунжерное устройство. В профессиональной технике распространены насосы https://ru-clean.ru/category/nasosy-vysokogo-davelniya/ с несколькими плунжерами, работающими последовательно. Такая конструкция позволяет получать стабильный поток воды и выдерживать значительные нагрузки.
Принцип можно представить простой цепочкой: электродвигатель → привод насоса → движение поршней или плунжеров → клапаны → повышение давления → шланг → пистолет → сопло.
Например, в конструкции Kärcher двигатель приводит в движение косую шайбу, которая обеспечивает возвратно-поступательное движение трёх поршней. При движении поршня в одну сторону вода поступает в рабочую камеру, при обратном ходе выталкивается через напорный клапан.
Как работает насос высокого давления по шагам
1. Вода поступает в аппарат
Сначала вода подаётся к насосу через входной патрубок. Перед насосом обычно устанавливают фильтр, который задерживает частицы грязи и защищает рабочие поверхности от преждевременного износа.
Качество и достаточность подачи воды имеют большое значение. Насос рассчитан на работу с водой не только как с рабочей жидкостью, но и как с элементом, участвующим в охлаждении и смазке отдельных узлов. Недостаток воды способен привести к подсосу воздуха, перегреву и повреждению уплотнений.
2. Двигатель передаёт вращение насосу
Сам насос не создаёт движение из ничего. Его привод связан с электродвигателем или двигателем внутреннего сгорания.
В зависимости от конструкции вращательное движение преобразуется в возвратно-поступательное движение поршней или плунжеров. Один из распространённых вариантов — аксиальный насос с косой шайбой.
Когда привод вращается, косая шайба перемещает поршни вперёд и назад. За один цикл поршень сначала создаёт разрежение в рабочей камере и обеспечивает всасывание воды, а затем уменьшает объём камеры и выталкивает жидкость под давлением.
3. Клапаны разделяют всасывание и нагнетание
Чтобы вода двигалась только в нужном направлении, насос оснащается клапанами.
При обратном ходе поршня открывается всасывающий клапан, и рабочая камера заполняется водой. При движении поршня в противоположную сторону давление внутри камеры увеличивается. Всасывающий клапан закрывается, а напорный открывается — вода поступает в выходной канал.
За счёт многократного повторения этих циклов формируется непрерывный поток. Несколько рабочих камер позволяют сгладить пульсации и поддерживать стабильную подачу.
4. Вода выходит под высоким давлением
После насоса вода поступает в шланг высокого давления. Затем она проходит через пистолет и сопло.
Именно сопло во многом определяет характер струи. При уменьшении его проходного сечения скорость истечения воды возрастает, а поток становится более концентрированным. Поэтому одна и та же насосная система может использоваться для разных задач: от деликатной мойки до удаления плотных загрязнений.
Важно не путать давление и расход воды. Давление показывает, с каким напором работает поток, а расход — сколько воды проходит через систему за единицу времени. Для эффективности очистки важны оба параметра.
Из чего состоит насос высокого давления
Конструкция конкретных моделей различается, но в типичном насосе можно выделить несколько основных элементов:
- приводной механизм — передаёт движение от двигателя;
- поршни или плунжеры — перемещают воду в рабочих камерах;
- рабочая головка — содержит гидравлическую часть насоса;
- всасывающие клапаны — обеспечивают поступление воды в камеры;
- напорные клапаны — направляют воду к выходу;
- уплотнения — препятствуют утечкам воды и попаданию воздуха;
- разгрузочный или перепускной клапан — регулирует режим работы при закрытии пистолета;
- фильтр — защищает гидравлическую часть от загрязнений.
В профессиональных аппаратах особое внимание уделяется материалам насоса. Например, Kränzle использует специальные латунные головки и износостойкие плунжеры; компания также применяет разные варианты приводных схем, включая аксиальные и рядные насосы.
Аксиальный и рядный насос: в чем разница
Один из важных конструктивных признаков — расположение рабочих элементов и способ передачи усилия.
Аксиальный насос
В аксиальной конструкции поршни расположены параллельно оси вращения приводного вала. Их движение обеспечивается косой шайбой.
Такая схема компактна и широко применяется в аппаратах высокого давления. Например, именно принцип с косой шайбой и тремя поршнями используется в описании работы аппаратов Kärcher.

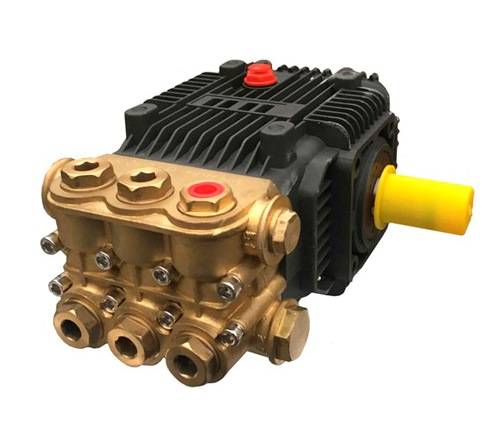

Рядный насос
В рядной конструкции плунжеры расположены в ряд и приводятся в движение через коленчатый вал и шатуны. По принципу передачи усилия такая схема напоминает кривошипно-шатунный механизм двигателя.
Kränzle применяет рядные насосы серии RP. В такой конструкции коленчатый вал через шатуны перемещает плунжеры, а насос выполняется отдельным блоком. Это позволяет использовать его с двигателями разных размеров.
Нельзя сказать, что один тип насоса универсально лучше другого. При выборе учитывают требуемое давление, расход воды, продолжительность работы, конструкцию двигателя, ремонтопригодность и предполагаемую нагрузку.
Что происходит, когда пользователь отпускает курок
Насосу не требуется постоянно создавать максимальное давление, если вода в данный момент не расходуется.
В аппаратах высокого давления для этого предусмотрена система разгрузки. После закрытия пистолета поток перестраивается: давление в рабочем контуре снижается, а вода может циркулировать внутри системы. В некоторых моделях с функцией Total-Stop двигатель полностью отключается.
Например, Kränzle указывает, что при отпускании курка аппараты переходят в режим байпаса с пониженным остаточным давлением, а модели с Total-Stop отключают двигатель. Это снижает нагрузку на насос и привод.
Пример: насос в Kärcher HD 5/15 C
Показательный вариант профессионального оборудования — Kärcher HD 5/15 C. Согласно техническим данным производителя, аппарат рассчитан на рабочее давление до 150 бар, максимальное давление составляет 200 бар, а производительность достигает 500 л/ч. Потребляемая мощность — 2,8 кВт.
В этой модели предусмотрен фильтр тонкой очистки воды, защищающий насос от загрязнений. Также используется автоматическая система сброса давления.
Эти характеристики хорошо показывают, почему при оценке насоса нельзя смотреть только на показатель давления. Производительность, мощность, качество фильтрации и система разгрузки не менее важны для реальной работы оборудования.
Пример: насосы Kränzle
В оборудовании Kränzle встречаются как аксиальные, так и рядные насосные системы. Для профессиональных аппаратов компания использует насосные головки из специальной латуни и плунжеры из нержавеющей стали с дополнительным керамическим покрытием в ряде конструкций. Такие решения направлены на повышение износостойкости деталей, контактирующих с водой и испытывающих механическую нагрузку.
В модельном ряду Kränzle представлены, например, серии Profi, Quadro, Bully, LX и Therm. Для отдельных аппаратов используются разные схемы насосов и привода в зависимости от назначения оборудования.
От чего зависит давление насоса
Давление в системе формируется не одним компонентом. На итоговый результат влияют:
- конструкция и производительность насоса;
- частота вращения двигателя;
- ход и диаметр поршня или плунжера;
- пропускная способность клапанов;
- диаметр и длина шланга;
- размер и форма сопла;
- расход воды на входе;
- состояние уплотнений и других элементов насоса.
Поэтому паспортное максимальное давление нельзя воспринимать как постоянный показатель во всех режимах. Производитель отдельно указывает рабочее и максимальное давление. Например, для Kärcher HD 5/15 C эти значения составляют соответственно 150 и 200 бар.
Почему насос высокого давления может работать нестабильно
Если струя стала пульсировать, давление падает или насос работает с необычным шумом, причина не всегда заключается в поломке самого насоса.
Сначала стоит проверить простые факторы:
- достаточно ли воды поступает на вход;
- не загрязнён ли входной фильтр;
- нет ли перегибов подающего шланга;
- не подсасывает ли система воздух;
- правильно ли подключены шланги и соединения;
- не загрязнено ли сопло;
- не появились ли протечки в соединениях.
Особенно критичен недостаток воды. Для насоса высокого давления работа с воздухом и недостаточной подачей может закончиться перегревом и повреждением уплотнений. В инструкциях Kärcher также отдельно указывается необходимость заполнения системы водой перед первым процессом всасывания из ёмкости.
Можно ли насосом высокого давления забирать воду из емкости
Это зависит от конкретной модели. Не каждый аппарат рассчитан на самостоятельный забор воды из бочки или другой ёмкости.
Некоторые профессиональные аппараты имеют достаточную всасывающую способность для такой работы. Например, в документации Kärcher для моделей HD 7/122 и HD 10/122 указана возможность забора воды из отдельных резервуаров при определённых условиях: высота всасывания — до 1 м, длина шланга — до 3 м. Перед началом работы насос и всасывающий шланг необходимо заполнить водой.
У Kränzle возможность забора воды из ёмкости также зависит от конструкции аппарата. Компания указывает, что модели с низкооборотистыми двигателями 1400 об/мин способны самостоятельно забирать воду из ёмкости с глубины до 1,5 м.
Как продлить срок службы насоса
Насос высокого давления рассчитан на серьёзные нагрузки, но его ресурс напрямую зависит от условий эксплуатации.
- Следите за подачей воды. Не допускайте работы системы с недостаточным количеством жидкости.
- Используйте фильтрацию. Песок и другие частицы ускоряют износ клапанов, уплотнений и рабочих поверхностей.
- Не оставляйте аппарат под давлением без необходимости. Используйте штатную систему разгрузки или автоматического отключения.
- Следите за состоянием шлангов и соединений. Подсос воздуха нарушает стабильность работы.
- Используйте подходящие моющие средства. Агрессивная химия может повредить элементы гидравлической системы.
- Соблюдайте требования производителя. Особенно это касается температуры воды, давления на входе, обслуживания и хранения.
Итог: как работает насос высокого давления
Работа насоса высокого давления основана на простом физическом принципе: двигатель создаёт механическое движение, привод преобразует его в возвратно-поступательное перемещение поршней или плунжеров, а клапаны направляют воду через рабочие камеры. Последовательное повторение циклов создаёт поток с высоким давлением.
При этом эффективность системы определяется не только самим насосом. Важны двигатель, клапаны, уплотнения, фильтр, система разгрузки, шланг и сопло. Именно поэтому при выборе аппарата высокого давления имеет смысл оценивать комплекс характеристик — давление, расход воды, конструкцию насоса, материал основных деталей и допустимый режим эксплуатации.
Для бытовых задач может быть достаточно компактного аксиального насоса. Для продолжительной профессиональной работы востребованы более производительные конструкции, включая рядные плунжерные насосы. Например, Kärcher HD 5/15 C сочетает рабочее давление 150 бар с расходом 500 л/ч, тогда как в профессиональной линейке Kränzle применяются разные насосные схемы, включая рядные системы RP.
Кратко
- Насос высокого давления увеличивает давление поступающей воды и подаёт её к соплу.
- Основой работы служит возвратно-поступательное движение поршней или плунжеров.
- Клапаны разделяют процессы всасывания и нагнетания.
- Аксиальные насосы используют косую шайбу, рядные — коленчатый вал и шатуны.
- Давление и расход воды — разные параметры, и оба влияют на результат очистки.
- Недостаток воды, загрязнения и подсос воздуха способны привести к нестабильной работе и ускоренному износу насоса.
- При закрытии пистолета система разгружает насос или отключает двигатель — в зависимости от конструкции аппарата.
