Возможности Архикада

Есть разные системы для автоматического проектирования, и некоторые из них обладают универсальным характером. посредством них можно решать задачи во всевозможных сферах деятельности. Но из-за подобной универсальности, их возможности будут меньше в сравнении со специальными средствами. Такое программное обеспечение будет работать на разных языках, в том числе и на русском. Также выпускают большое число справочной литературы для программы и учебников. Архикад – это программа, которая нужна для получения трехмерной модели здания. В такой среде архитекторы не занимаются непосредственным черчением, и ему предоставлена возможность применять огромное количество специальных блоков, из которых сделана конечная продукция. На базе созданного Архикад может подготовить соответствующий чертежный комплект и сопроводительная документация. Но на ней не получится работать с нуля, и для успешного выполнения проектов требуется быть настоящим мастером дела. Работа над проектом протекает в течение определенных этапов, и предлагаем рассмотреть их дальше.

Создание этажного плана

Для каркасного дома в Архикаде потребуется вначале провести работы на отдельных планах этажей в доме. При этом он будет планировать размещение стен, окон, перегородок и дверных коробок. Специалист работает над тем, чтобы создавать перекрытия и определяет места, где будут размещены лестницы

При этом важно думать не просто над деталями архитектуры, но и планировать размещение предметов мебели, оборудования, а также работать над размещением приборов для освещения. Чтобы производить все перечисленные тут операции, архитектору предоставляют специализированные модули и объектные библиотеки

Создание документации (сопроводительной)

После того, как будет создан проект, потребуется произвести подготовку чертежей и остальных сопроводительных документов. Именно это и делают на втором этапе по разработке. При этом речь идет не просто о том, чтобы начертить чертежи в требуемых ракурсах, но и сделать на них определенные пометки, наносить размеры, выставить условные обозначения в соответствии с требованиями всех важных инструкций. Помимо чертежей требуется подготовить требуемые спецификации, а еще предоставить смету. Также есть возможность создавать материалы для того, чтобы презентовать их заказчику. Ощутимая часть работы по проектированию производится в автоматическом режиме. Специалистам достаточно подобрать определенную операцию и указать все важные параметры.

Для выполнения работ можно применять и результаты, которые получены посредством остальных систем для автоматического проектирования

Для того, чтобы сделать этой, важно использовать функцию файлового импортирования. При этом поддерживают рабочую возможность с 15 самыми популярными форматами файлов (графических)

Аналогичным образом есть возможность передавать проекты, которые созданы в Архикаде, для применения в остальных САПР системах. В частности, есть функция передачи подготовленных смет в бухгалтерские программы.

Регистрация и загрузка продукта на сайте ArchiCAD

Находясь на страничке программы, щелкните по вкладке «Загрузки».

Внимание! На сайте систематически происходит редизайн, поэтому иллюстрации могут немного отличаться от текущего дизайна сайта, но все основные вкладки, кнопки остаются на месте.

Будьте внимательны, перейдя на страницу «Загрузки». Прокрутите ее немного ниже и выбирайте среди блока «Загрузка Продуктов». Нажмите на «Загрузки для ArchiCAD».

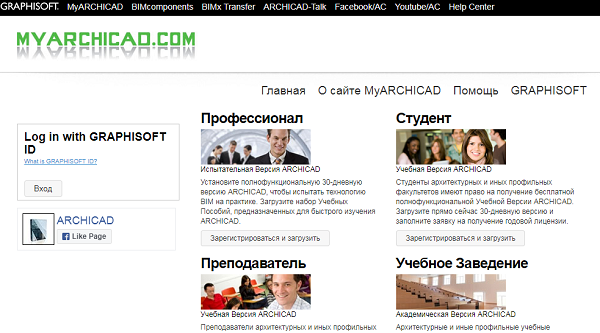

Далее переходите на сайт myarchicad.com, нажав на соответствующую кнопку.

Справка. Скачать программу “Архикад” с учебной бесплатной лицензией можно только на данном сайте. Поэтому можно сразу вводить данную ссылку и не задерживаться на сайте Graphisoft. Также быстрый способ получения доступа к сайту, это ввести в поисковик «мой архикад».

На сайте выложены 4 версии с разными типами лицензий:

  1. Профессионал – это та самая испытательная версия “ARCHICAD”. В течении 30 дней можно тестировать технологию BIM на практике.
  2. Преподаватель – специальный учебный вариант программы “ARCHICAD”. Воспользоваться этой версией могут преподаватели архитектурных и иных профильных факультетов. Кроме того, они могут также воспользоваться и учебным курсом BIM, созданными разработчиками. Срок действия — месяц.
  3. Студент – учебный пакет “ARCHICAD”. Как видно из названия, пользоваться этой версией могут будущие архитекторы-студенты. Это также 30 дневная версия, но ее можно продлить, заполнив заявку и получив годовую лицензию.
  4. Учебное заведение – академическая версия “ARCHICAD”. Предназначена для загрузки в учебные классы институтов, колледжей, обучающих будущих специалистов. Лицензия распространяется сразу на несколько компьютеров.

Справка. На данном этапе можно скачать программу только с бесплатны месячным сроком использования, но регистрация на сайте дает возможность продлить до года имеющуюся лицензию.

Для примера установим студенческую версию “Архикада”. Нажмите на кнопку «Зарегистрироваться и загрузить» в соответствующем блоке.

Планомерно заполните регистрационную форму. Практически все поля обязательны к заполнению. Укажите страну проживания, запишите свои фамилию, имя, рабочий адрес электронной почты (к которой есть доступ), придумайте оригинальный пароль и не забудьте отметить галочкой напротив «Получение информации». В завершение нажмите на кнопку «Регистрация».

Осталось только перейти в свою почту (адрес которой был указан при регистрации). Именно туда придет письмо с подтверждением подписки. Если письма нет, то проверьте папку «Спам». Иногда оно может попадать туда.

В этом письме есть ссылка, которая действует в течение суток, чтобы окончательно завершить регистрацию, нужно по ней перейти.

Ссылка снова вас перенаправит на сайт MyARCHICAD. Кроме того, благодаря этой ссылке, автоматически пропишется код подтверждения в соответствующем поле. Далее жмите «Подтвердить».

В завершении всей процедуры регистрации выберите и укажите любого из партнеров Graphisoft, а также выберите ту самую необходимую версию программы. Нажмите «Продолжить».

Справка. Для входа на сайт продукта можно использовать уже существующую учетную запись в GRAPHISOFT BIMx, аккаунт Гугла или Фейсбука. Тогда регистрация пройдет быстрей. Достаточно лишь нажать на вход в учетную запись сайта и далее выбрать соответствующую кнопку.

Вас перенаправят в новый созданный аккаунт. И теперь программа для скачивания доступна. А еще для вашей записи сформирован уникальный серийный номер. Его нужно будет вводить при установке программы.

С самого начала вам дают доступ только к программе с месячной лицензией. Но для полного освоения программы этого периода действия мало, а вот года вполне хватит, чтобы создавать уникальные проекты и чертежи.

Как загрузить объект в ARCHICAD

Допустим, вы уже скачали какой-то объект для ARCHICAD. Он может иметь один из двух форматов: .*gsm или .*lcf. В библиотеку они загружаются по-разному.

Стандартный формат объекта в библиотеке – это gsm.

Любые объекты лучше всего загружать через «Менеджер Библиотек».

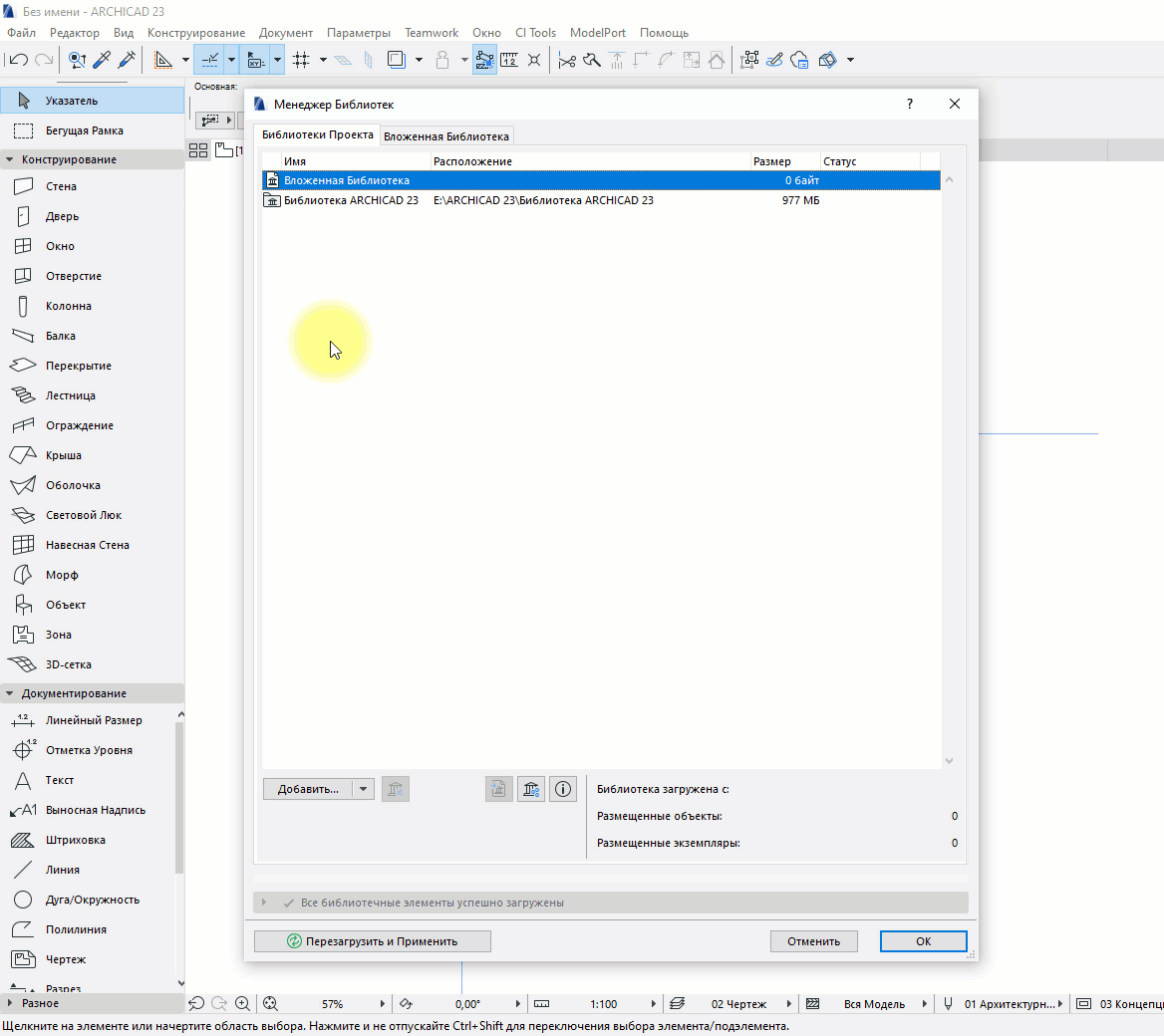

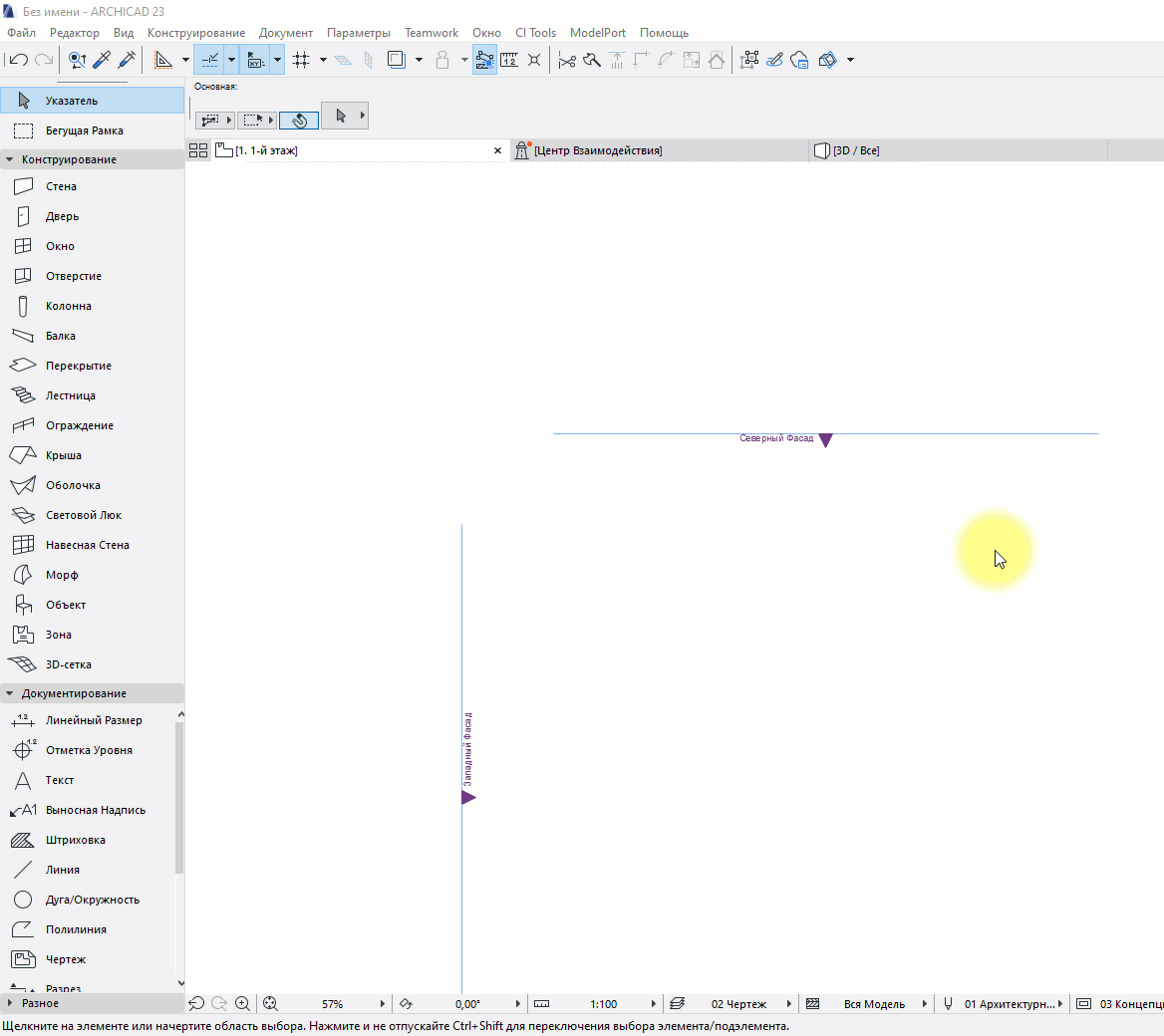

Перейдем в меню «Файл» → «Библиотеки Объекты» → «Менеджер Библиотек».

В открывшемся меню увидим две папки: «Вложенная Библиотека» и «Библиотека ARCHICAD 23».

Так как все загружаемые объекты помещаются в папку «Вложенная Библиотека», кликаем по ней два раза, чтобы перейти в нее.

Чтобы загрузить объект, нужно кликнуть на иконку стула со стрелочкой. Откроется файловый менеджер. Через него находим нужный объект на своем ПК и кликаем по нему два раза.

Теперь объект загружен в библиотеку. В окне менеджера библиотек жмем «ОК», чтобы сохранить изменения и выйти.

Библиотечный элемент в моем примере доступен через команду «Объект». Его можно найти в папке «Вложенная Библиотека».

Загруженный библиотечный элемент не всегда будет доступен для команды «Объект». Это зависит от типа загружаемого элемента. Например, это может быть «Окно», «Дверь» или «Источник Света». Он будет доступен через соответствующую команду, но не через «Объект».

С форматом lcf все немного сложнее. Дело в том, что это контейнер для объектов. В нем может содержаться множество различных объектов в формате gsm, файлы глобальных настроек, а также различные текстуры или изображения для интерфейса библиотечного элемента.

Чтобы загрузить .*lcf в библиотеку, нужно перейти в меню «Менеджер Библиотек» на вкладку «Библиотеки Проекта». Затем кликнуть на кнопку «Добавить…», она находится справа внизу. В открывшемся окне найти необходимый файл и кликнуть по нему два раза.

В окне менеджера библиотек нажать «ОК», чтобы сохранить изменения.

Но есть один важный момент. Таким способом lcf лучше не загружать. Потому что могут возникать дубликаты в библиотеке текстур и элементов.

Лучше всего сначала извлечь контейнер .*lcf. Перейдите в меню «Файл» → «Библиотеки Объекты» → «Извлечь Контейнер». В открывшемся окне выбираем нужный файл контейнера, кликаем по нему два раза. Откроется следующее окно, где указываем папку для сохранения файлов контейнера. Жмем «ОК».

Тогда этот файл просто превратится в обычную папку с подэлементами. После этого загружаем эту папку в библиотеку, также как и обычный контейнер .*lcf, а можно просто найти объект .*gsm и загрузить только его.

Вы можете не загружать сам объект в библиотеку. Можно просто положить его в папку. А потом загрузить ее в библиотеку через «Менеджер Библиотек». Кликнув на кнопку «Добавить…».

Тогда объекты будут храниться не в библиотеке проекта ARCHICAD, а на вашем ПК. Если открыть этот проект на другом компьютере эти библиотечные элементы не загрузятся.

Этого можно избежать, просто сохраните файл как архивный. Перейдите в меню «Файл» → «Сохранить как…» → «Архивный проект PLA».

Теперь вы знаете, как загружать объекты в ARCHICAD.

Давайте посмотрим, где можно их скачать.

CADstudio

ArchiCAD является лидером среди программ архитектурного проектирования. За годы существования ArchiCAD превратилась в мощную среду, без которой трудно себе представить работу не только современного архитектурного бюро, но и cовременной строительной организации. Курс «Работа в программе ArchiCAD» ориентирован на будущих архитекторов-дизайнеров и дизайнеров-разработчиков, способных самостоятельно создавать проекты жилых и нежилых помещений.

Выпускники курса обучения ArchiCAD могут начать активную работу в строительных, проектных, торговых компаниях, а также в дизайн-студиях.

Бесплатный Курс: «Работа в программе ArchiCAD» проводится в формате WEB-конференции. Обучение проводится частями по субботам и воскресеньям по 3 часа (с 18-00 до 21-00 по Московскому времени).

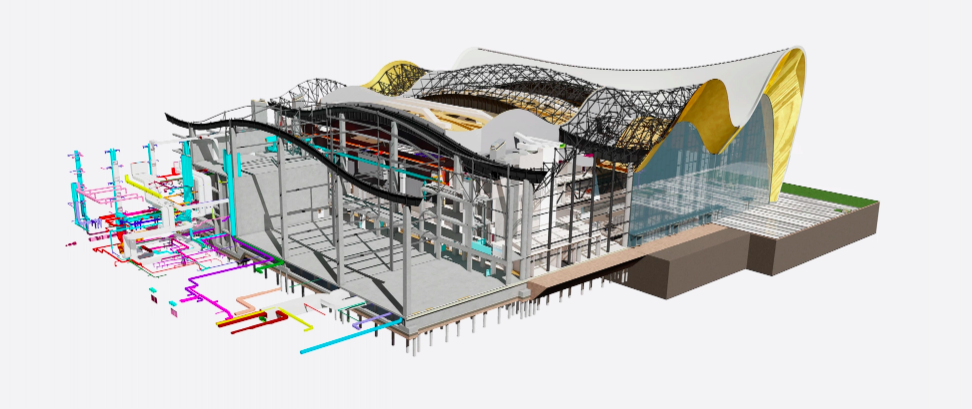

О продукте Archicad 23

Инновационность с самого начала была отличительной чертой Archicad. В Archicad 23 компания GRAPHISOFT представляет совершенно новый Инструмент Лестница, поддерживающий запатентованную технологию Прогнозируемого Проектирования. Кроме того, множество важных усовершенствований в области визуализации, взаимодействия OPEN BIM и производительности делают Archicad 23 одной из самых сильных версий в истории GRAPHISOFT.

Archicad 23 – это улучшенные инструменты проектирования, сочетающиеся с усовершенствованиями рабочего процесса. Возможности новой версии существенно повышают производительность и удобство работы как при создании архитектурных проектов, так и при обмене данными.

Аrchicad.courses

Профессиональные курсы от ArchiCAD Club для архитекторов и дизайнеров

В курсе рассматриваются особенности построения зданий, окружающей среды, различных конструкций, таких как крыши, лестницы, перекрытия, сплошное остекление, различные виды стен (фундаментные, несущие, ограждающие, каменные, деревянные, каркасные…) и прочих элементов. Вы узнаете о принципах автоматизированного проектирования, изучите все инструменты и получите практические навыки работы в системе ArchiCAD, усовершенствуете навыки проектирования и визуализации.

Курсы будут полезны специалистам в области архитектуры и дизайна, студентам профильных вузов, инженерам, строителям и проектировщикам.

Выпускниками курсов ArchiCAD Club стало более 200 специалистов в области дизайна и архитектуры.

Перед установкой

ARCHICAD можно использовать в операционных системах Windows и Mac. Обмен данными между двумя платформами осуществляется за счет полной поддержки форматов файлов и таких способов организации совместной работы, как режим Teamwork.

Системные требования продуктов GRRAPHISOFT приведены на этой странице.
Со списком сертифицированный комбинаций аппаратного обеспечения, протестированных GRAPHISOFT, можно ознакомиться здесь.
Мы протестировали некоторые видеокарты в работе с небольшими и крупными проектами ARCHICAD. Здесь опубликованы результаты этих тестов.

Все форматы файлов, поддерживаемые в ARCHICAD и BIMcloud, приведены в этой статье.

Создание дополнительных свойств

Для начала создадим пару свойств, чтобы они отображались в каталоге. Свойство для размеров элемента в формате ШхД (ширина, длина). А затем свойство для столбца «Производитель». Оно уже есть в стандартном списке свойств, но мы сделаем это для практики.

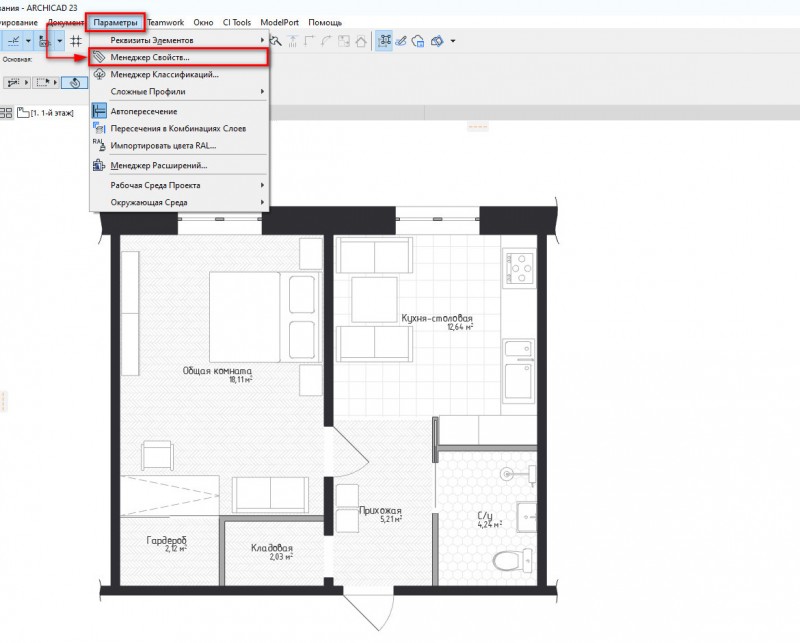

Чтобы создавать свойства, для любых элементов, перейдите во вкладку «Параметры» → «Менеджер Свойств…».

Создаем сначала группу для свойств, затем сами свойства.

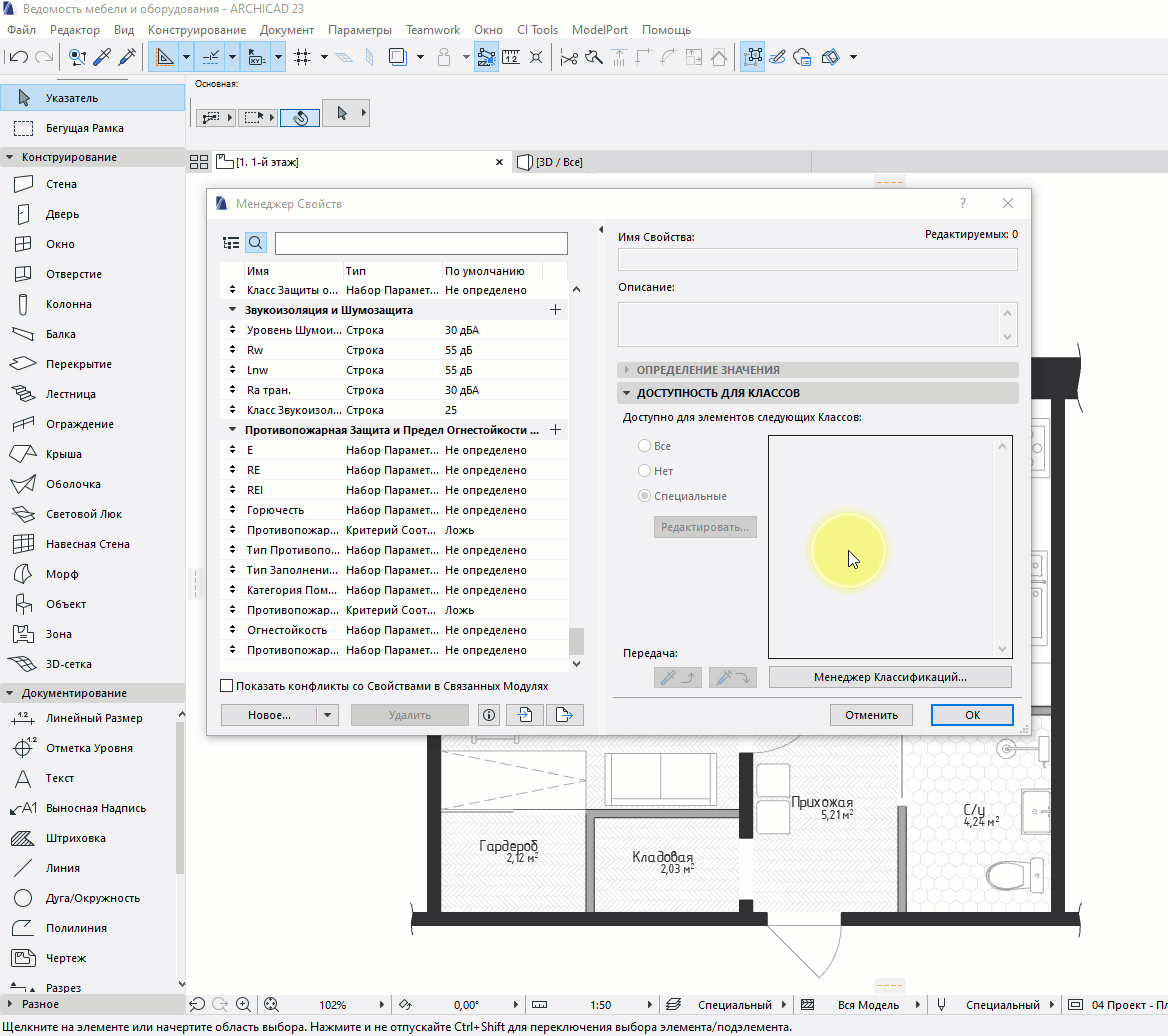

В нижнем левом углу окна Менеджера Свойств кликаем на кнопку «Новое…». В открывшемся окне «Новое Свойство/Группа» выбираем Группа. Задаем имя группы, жмем на кнопку «ОК».

Создаем свойства, снова кликаем на кнопку «Новое…». В открывшемся окне «Новое Свойство/Группа» выбираем «Свойство». Вписываем имя, жмем «ОК».

Проделав это два раза. Получим пункты «Производитель» и «Размеры, мм».

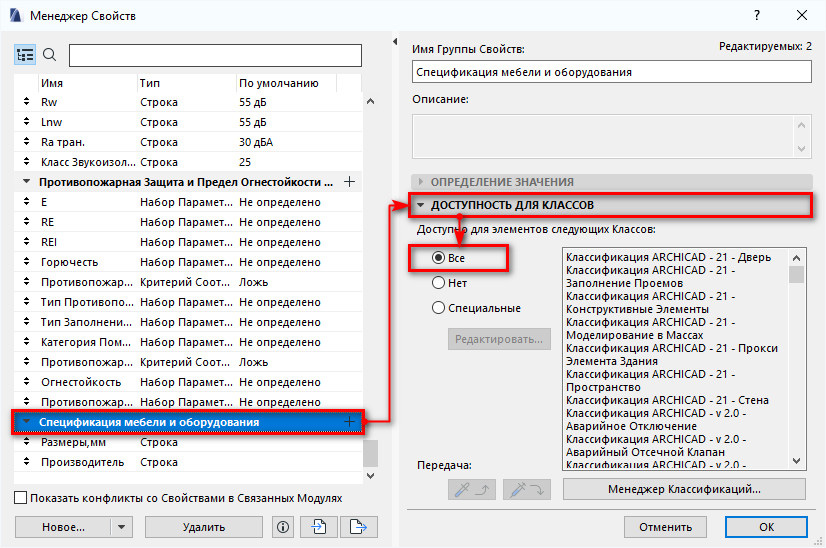

Все отлично, но эти свойства не будут доступны для объектов. Поэтому зададим доступность для классов.

Кликаем на заголовок группы, у меня это «Спецификация мебели и оборудования», справа во вкладке «ДОСТУПНОСТЬ ДЛЯ КЛАССОВ» выберем «Все».

Жмем «ОК», чтобы изменения вступили в силу.

Теперь свойства доступны, им можно задать значения. Но делать каталог ещё рано.
