Недорогая и практичная коптильня на даче своими руками

Устройство и принцип работы

Такие печи отличаются от простых кирпичных коптилен своим устройством.

Особенности конструкции

Эти конструкции больше похожи на русскую печь, чем на металлическую или деревянную коптилку. Внутри сооружения и рядом с ним строятся дополнительные элементы, расширяющие функциональность печи:

• дымовые каналы, проходя по которым дым остывает и позволяет производить холодное копчение;
• духовка;
• варочная поверхность;
• гриль или мангал;
• сушильный шкаф;
• печь-тандыр.

В зависимости от конструкции топка строится общая или для каждого из элементов отдельная. Для удобства работы коптильня из кирпича своими руками может оснащаться пристроенными мойкой и разделочным столом.

Рисунок печи-коптильни

Плюсы и минусы

Дачная коптильня

• высокая функциональность;
• повышенная производительность;
• конструкция является украшением беседки и приусадебного участка.

Но, как и каждое устройство, это сооружение имеет недостатки:

• большие габариты;
• повышенный расход дров;
• более высокая цена.

Так как конструкция является стационарной, то при выборе модели необходимо учитывать эти факторы. Изменить размеры и место постройки после начала строительства не получится.

Оптимальные размеры

Размеры сооружения определяются размерами отдельных элементов. Примерная величина может быть:

• мангал — 800х300х250мм;
• гриль — 800х800мм;
• коптильная камера 500х500ммх800мм;
• варочная поверхность — 1000х1000мм;
• общая высота — 2000мм.

Размеры печи с коптильной камерой, грилем и очагом для казана 20л составят 4030х1300х2030мм.

Оптимальные размеры печи-коптильни

Что такое порядовка

Только опытный мастер может сложить печь без порядовки, только по описанию, но при её наличии это доступно даже начинающему каменщику.

Кирпичи кладутся слоями, в каждом слое они размещаются по-разному, образуя необходимые каналы и камеры. На чертеже указывается размеры и форма кирпичей — целые, половинки или со скошенными краями, а так же место установки дополнительных элементов — дверок, заслонок и колосников.

Составить правильно порядовку может только опытный каменщик, но можно воспользоваться готовой, найденной в интернете или заказанной в специализированной организации. Готовые варианты обычно бесплатные, но изготовленные по индивидуальному заказу лучше соответствуют потребностям хозяев дома и особенностям дизайна.

Как происходит копчение?

Существует два вида коптилен: горячего и холодного копчения. В данной публикации подробно рассказано, как изготовить коптильню горячего копчения. Этот вариант наиболее популярен, потому что все можно сделать собственными руками. Конструкция простая в изготовлении, и является универсальной, так как позволяет приготовить копченую рыбу, сало, мясо, птицу и даже овощи. Процесс копчения заключается в окуривании продуктов питания дымком от тлеющей щепы при постоянной температуре. Последний фактор необходим, чтобы приготовить еду методом термической обработки.

Зная, как сделать коптильню, вы потратитесь лишь раз. Потом в любой выходной на даче вы сможете приготовить любимые блюда без проблем. Сам процесс готовки отличается простотой. Загружаете продукты, кладете щепу, разжигаете, ждете. Правда, придется следить за температурой, так как она должна быть постоянной и достаточной. Еще одно преимущество, которым обладает горячее копчение, заключается в быстроте приготовления. Значит, даже если вы устроили пикник без ночевки, стол будет накрыт как положено, и еда будет вкусной. Сама же конструкция может быть мобильной.

Температурный диапазон – от 50 до 100 градусов Цельсия. Помимо того, как собрать коптильню в домашних условиях, нужно понимать, как готовятся продукты. Конечную температуру определяют по типу закруженного продукта. Время приготовления – от одного до полутора часов, максимум 2, если это большой кусок мяса или тушка крупной птицы. Дым выделает тлеющая щепа или опилки. Ее предварительно замачивают, чтобы продукты не пересыхали, оставались сочными и нежными. Иногда пользуются высушенными молодыми ветками, которые тлеют достаточно долго.

Помимо типа продукта имеет значение, насколько далеко они расположены относительно тлеющих углей. Вкусовые свойства блюда определяет вид древесины. Густота дыма зависит от наличия и количества смол. И каждый раз вкус разный.

Для домашней коптилки подходит щепа:

1. Ольхи, если приготавливается мясо с овощами.
2. Дуба, когда загружается свинина, телятина.
3. Ивы, чтобы придать особый вкус рыбе, оленине, лосятине, дичи.
4. Вишни, когда готовится гарнир из овощей и ягод.

На самом деле здесь все определяет личное предпочтение. И тот, кто решил сделать коптильню своими руками, становится не просто кулинаром, а человеком, которому придется проявлять творчество каждый раз.

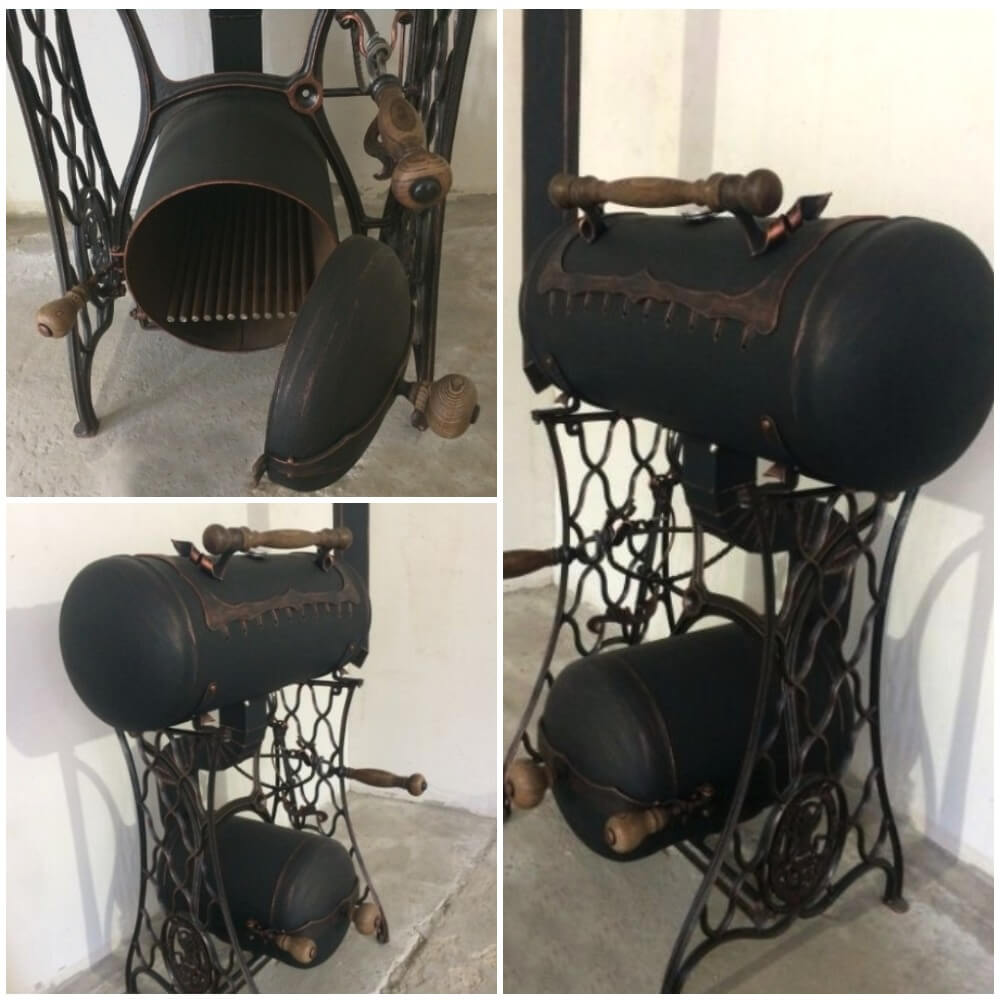

Конструкции из двух баллонов: 50 и 27 л

На мангале из двух газовых баллонов копчение происходит горячим способом. Продукты помещают только в основной 50 л баллон-жаровню либо в обе емкости. Летом угли в большом баллоне держат жар более суток. Если этого времени достаточно, для копчения задействуют обе емкости. Если нет – в жаровню периодически добавляют угли из баллона поменьше, который служит только топкой.

27-литровую емкость можно устанавливать как горизонтально, так и вертикально. В первом случае, пока в большом баллоне происходит копчение, на малом можно жарить шашлык. Во втором варианте получается печь для казана.

Особенности изготовления коптилки из двух баллонов

Изготовление коптильни из двух баллонов производят аналогично предыдущему варианту с такими уточнениями:

Дымоход приваривают к жаровне. Встречаются конструкции, с трубой, установленной вместо вентиля, выше него, на цилиндрической поверхности. Оптимальным вариантом, дающим лучшую тягу, считается место установки на днище, в его верхней точке. Он самый трудоемкий, однако, обеспечивает качество работы приспособления.

• Для возможности готовить в казане одно днище 27 л бака срезают. Вместо него монтируют накладку для печи с кольцами или просто ставят казан. К полученной из днища крышке приваривают ручку.
• Между баллонами и вверху трубы не забывают установить заслонки.

Вертикальная коптильня из газовых баллонов своими руками

Но на этом инженерная мысль не остановилась. Громоздкую конструкцию решили сделать более компактной, поставив вертикально. Теперь даже ножки не нужны. Правда, при этом затруднительно готовить шашлык, зато копчение пойдет полным ходом.

В этой схеме 27 л баллон-топка установлен на свой башмак-подставку, который срезать, как в предыдущих вариантах, не нужно. Над ним – 50 л емкость с трубой.

Пошаговая инструкция:

1. На обоих баллонах вырезают дверцы, совмещая с установкой петель.
2. Прорезают отверстия для соединения между собой и трубы.
3. К большому баллону с одной стороны приваривают трубу. С другой устанавливают регулятор-заслонку.
4. Сваривают две емкости через отрезок трубы.
5. Устанавливают решетки.

Виды коптилен из духовки: собираем самостоятельно

Конструкция коптилки зависит от того, какая плита была использована для изготовления коптилки своими руками.

Коптильня горячего копчения из газовой духовки

Самыми распространёнными плитами и духовками являются газовые. Фактически, это готовая коптилка. Для того, чтобы собрать коптильню из духовки, необходимы несколько решёток, которые можно взять от других аналогичных духовок.

Принцип работы этой установки такой же, как и у других коптилок горячего копчения. Для переоборудования нет необходимости чертить чертеж аппарата. Процесс сборки заключается в установке решёток:

1. насыпать на дно опилки и щепу;
2. в самом нижнем ряду креплений установить решётку с поддоном для сбора жира;
3. на более высоких уровнях установить решётки с продуктами;
4. зажечь огонь;
5. после начала дымовыделения уменьшить огонь и поддерживать необходимую температуру внутри камеры.

В качестве поддона можно использовать старый противень. Для увеличения количества рядов решёток и производительности коптилки допускается его установка на подставке на дно коптильной камеры.

Схема коптильни горячего копчения из газовой плиты

При работе из коптилки выходит дым, поэтому такая коптильня для квартиры не подходит. Лучше её использовать на открытом воздухе или в сарае. Во дворе коптильня из газ плиты не подключается к системе газоснабжения, а просто под днищем разводится костёр. Если сделать такую коптильню на даче своими руками, то в ней можно будет готовить различные закуски к праздничному столу.

Коптильня горячего копчения из газовой духовки

Коптильня из печной духовки

Устройство и принцип действия духовки в печке, которая топится дровами или углём, аналогичны газовой. Поэтому эксплуатация коптилки прямо в дровяной печи не отличается от установки для копчения, сделанной из газовой плиты.

Если духовой шкаф демонтирован из печки, то его необходимо установить на подставку, например, из четырёх кирпичей, а под днищем развести небольшой костёр.

Коптильня из печной духовки

Коптильня из электроплиты

В электроплитах устанавливаются электродуховки, По конструкции они отличаются от газовых и твёрдотопливных духовок.

Нагрев камеры производится нагревателями разной конструкции:

• ТЭНы. На них необходимо установить ёмкость с опилками, например, старую чугунную сковородку.
• Плоский или дисковый электронагреватель. В этом случае опилки насыпаются прямо на нагреватель.

Если аппарат оборудован встроенным вентилятором, то для ускорения обработки его следует включить. Такая же коптилка делается из электродуховок разной величины.

Коптильни из электроплиты

Сборка дымогенератора и дымохода

Лучше всего для дымогенератора подходит труба, которая используется для создания дымоходов.

Чтобы изготовить дымогенератор правильно, мы рекомендуем воспользоваться следующей инструкцией:

• С помощью сварки нужно приварить к верхней и нежней части трубы 2 стальных листа.
• Болгаркой выпилите небольшую дверцу для засыпания опилок. Затем приварите петли, тогда будет очень удобно открывать дверцу при необходимости.
• Проделайте дрелью два противоположных отверстия в верней части дымогенератора, и точно также сделайте в нижней части.
• К первому верхнему отверстию через штуцер подсоединяется металлический трубопровод. А во второй верхний подключается компрессор, желательно устанавливать маломощный, в таком случае будет медленно выходить густой дым.

Далее вы можете видеть фото готовых коптилен разных конструкций, тогда вы сможете выбрать интересную идею для создания коптильни.

Подготовка дров

От состава щепы во многом зависит вкус и запах конечного продукта. Разнообразное готовое сырье для копчения продается в магазинах, но приготовить дрова можно самостоятельно.

Если в саду проводятся работы по формированию крон и обрезке плодовых деревьев, не нужно спешить выбрасывать ветки и сучья. После хорошей просушки их измельчают и используют по назначению. Особенно аппетитный аромат приобретают копчености от стружек яблони.

Щепа должна быть сухой и чистой

Виноградную лозу для копчения и приготовления шашлыка часто применяют на Кавказе. Дым от тлеющей лозы придает деликатесу нежный фруктовый вкус и золотистый цвет. На дачных и приусадебных участках более северной зоны эта теплолюбивая культура тоже довольно распространена. При ежегодной обрезке остается много ненужных веток, которые можно высушить, измельчить и использовать в смеси с древесными опилками.

Для придания пряных ноток в щепу добавляют веточки можжевельника, рябины, акации. Они не только обогащают продукт ярким ароматом, но и дополнительно оказывают бактерицидное действие.

Как сделать коптильню своими руками. Пошаговая инструкция

Для того, чтобы самостоятельно соорудить коптильню не обязательно обладать профессиональными навыками строителя и иметь в запасе дорогостоящее оборудования. Для вполне примитивных конструкций подойдут обычные инструменты и материалы, которые можно купить в магазине за небольшие деньги или даже найти на даче.

В зависимости от возможностей и желания можно построить такие коптильни:

Походная коптильня.

Собственная коптильня, расположенная на склоне около дачи очень удобная и практичная в использовании, ведь подходит для копчения холодным способом большого видового разнообразия продуктов. Основным материалом для ее изготовления служит древесина.

Инструкция для строительства походной коптильне следующая:

● выкопайте шахту для дымохода, ширина которого составляет 0,3 метра, длина — 6 метров;
● заложите трубу, диаметр которой 0,2 метра, в получившийся ров и проведите ее от места нахождения костра до входа в коптильню;
● выложите топку из кирпича или сварите из металла. Её форма должна быть выполнена в форме куба со сторонами 4 метра;
● присоедините топку к трубе;
● установите задвижку на топке с другой стороны, чтобы создать тягу;
● сбейте из досок герметичную камеру для копчения;
● установите внутрь камеры решетки, задвижку, панель для забора продуктов.

Стационарная коптильня.

Для того, чтобы обустроить на дачном участке такой агрегат придется потратить не только время и силы, но и деньги. Однако результат будет стоить всех усилий, ведь конструкция будет не только эстетично выглядеть, но и эффективно работать.

Для ее монтажа следуйте пошаговой инструкции:

● залейте фундамент, глубиной 0,4 метра с армированной проволокой, металлическими прутами и кусками арматуры;
● заранее в яме для фундамента сделайте канал для дымохода на расстоянии 1,5 метра от коптильной камеры;
● проложите трубу по траншее до топки;
● соорудите герметичную топку из кирпича или воспользуйтесь металлическим ящиком;
● присоедините топку к трубе;
● после того, как фундамент застынет, начните кирпичную кладку стен;
● в процессе кладки сделайте металлические прутья;
● оборудуйте строение крышкой.

Простейшая коптильня горячего копчения.

Подобную конструкцию можно приобрести в любом специализированном магазине, однако в целях экономии средств ее можно соорудить и самостоятельно:

● выберете подходящее место для коптильни на возвышенности;
● оборудуйте участок металлическим листом, на котором будет гореть огонь;
● уложите основу из кирпича с двух сторон от листа;
● поверх кирпичных столбиков установите металлический ящик. Можно использовать кастрюлю или ведро;
● оборудуйте ящик полками, на которых будут коптится продукты;
● установите поддон, который будет нужен для опилок;
● оборудуйте ящик крышкой, через которую будет происходить процесс размещения продуктов;
● установите задвижку.

Коптильня на мангале.

Когда на отдыхе резко захотелось копченостей, а специального агрегата под рукой нет, и не предвидится в ближайшее время, можно соорудить коптильню из мангала. Возведение такой хитрой и простой конструкции займет по большей мере час, а то и меньше, а готовая и аппетитно пахнущая еда появится на столе в ближайшее время.

Чтобы сделать коптильню на мангале следуйте пошаговой инструкции:

● найдите кусок трубы или небольшую бочку из металла;
● положите находку на мангал;
● оборудуйте трубу решеткой;
● насыпьте опилок;
● герметично закройте трубу;
● разожгите огонь.

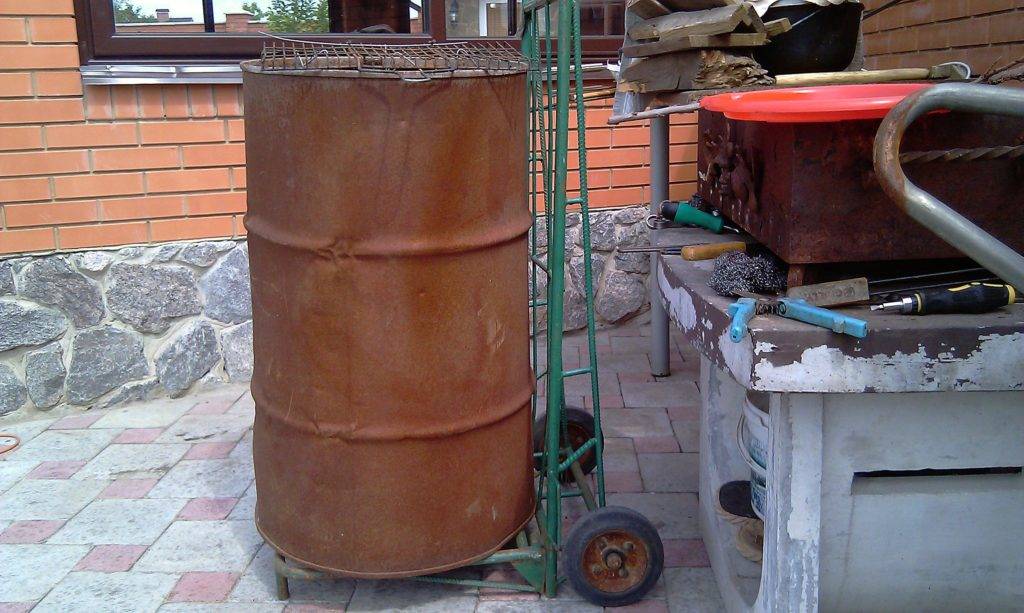

Простая коптильня из бочки.

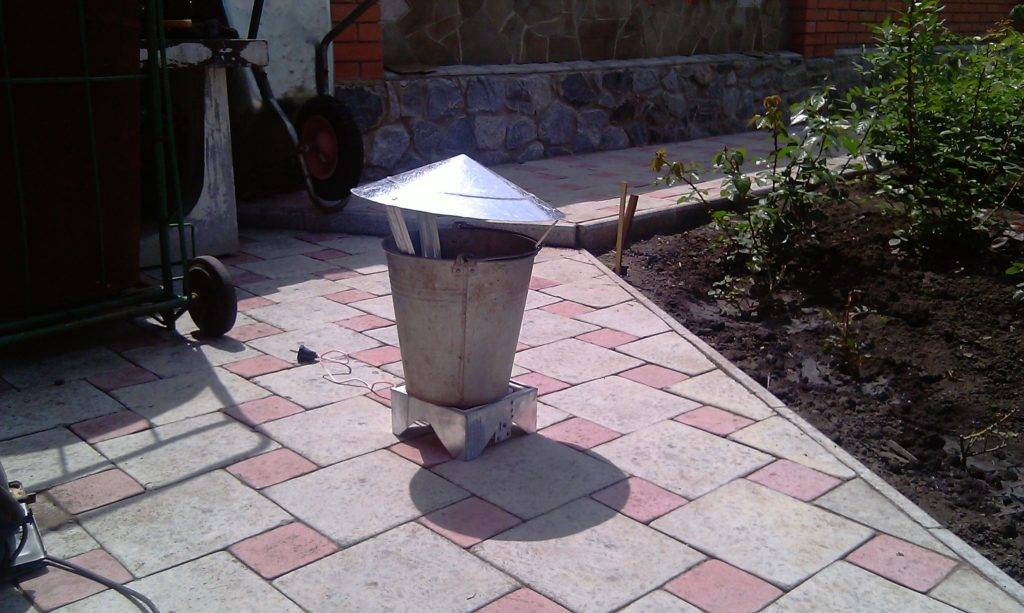

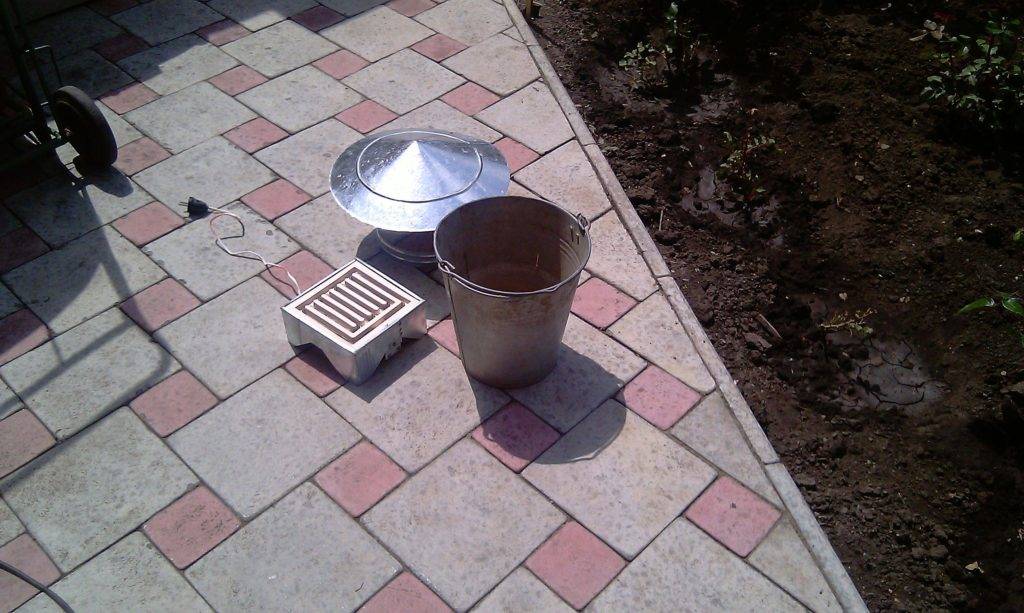

Очень простую коптильню можно сделать из металлической бочки и электрического нагревателя. Для этого следуйте инструкции:

● сделайте отверстие в дне бочки;

● установите на дно нагреватель, вытащив шнур через отверстие;

● на печку поставьте емкость с опилками и накройте ее колпаком;

● подвесьте продукты на пруты или положите на решетку;

● накройте бочку крышкой.

Коптильня на чердаке.

Еще один интересный вариант коптильни — коптильня построенная на чердаке. Подсоединяется она к дымоходу от домашнего камина или печки. Так вы сможете не только обогреть свой дом, но и приготовить вкусные копчености. На фото показана схема такой коптильни.

Какие бывают коптильни?

Коптить можно куриные окорока, сало, рыбу, домашнюю колбасу, мясо. При копчении продукты пропитываются древесным дымом, приобретая неповторимый аромат и вкус. Без коптильни на дровах добиться такого результата не удастся. Никакой жидкий дым, чайные заварки и прочие изобретения промышленности и находчивых хозяек не заменят настоящего копчения дымом.

Полки для продуктов в кирпичной коптильне

На приусадебном участке можно установить как покупную коптильню, так и соорудить ее из подручных материалов своими руками. Самодельная коптильня может быть:

• из металлической или деревянной бочки;
• из ведра;
• из сваренных между собой металлических листов;
• кирпичная.

В домашних условиях коптить продукты можно так же в дымоходе, расположенном на чердаке дома. Для этого возле дымохода необходимо соорудить коптильную камеру, в которую дым по дымоходу будет поступать от печи, расположенной в доме. Этот вариант является самым бюджетным, но в тоже время и самым опасным с точки зрения техники противопожарной безопасности.

Коптильня для холодного и горячего копчения

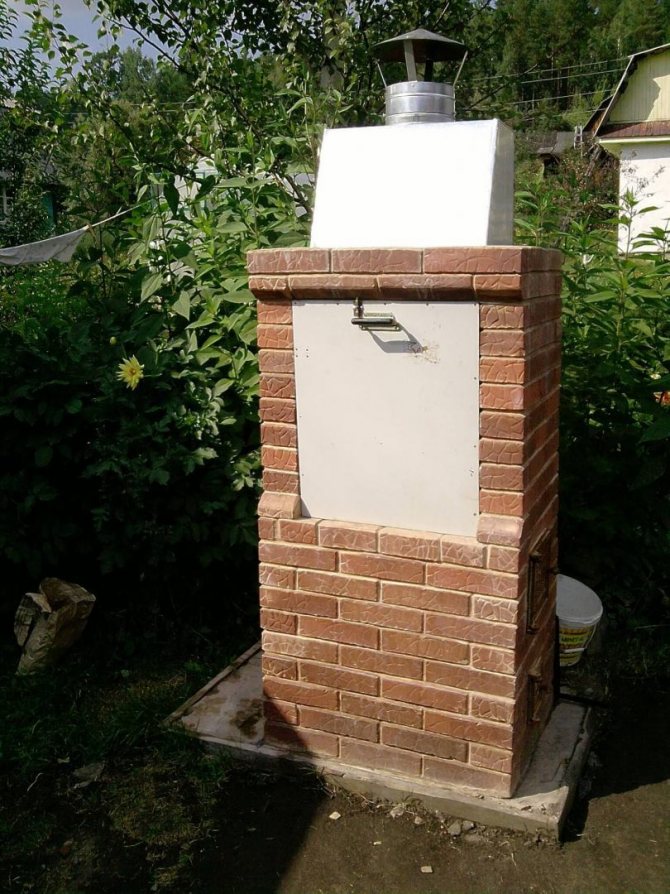

Самой надежной конструкцией является коптильня из кирпича. Более того, выложенная умелыми руками конструкция может стать настоящей изюминкой ландшафтного дизайна участка. Используя фото и чертежи, можно построить функциональную, прочную и стильную конструкцию.

Коптильни из кирпича различаются:

• по размеру;
• по устройству:
• по функциональности.

На участке можно возвести как совсем небольшую по объему, так и достаточно внушительных размеров коптильню. Большие коптильни рекомендуется проектировать в виде декоративных домиков.

Коптильня для большого объема продуктов

Различные по устройству коптильни можно использовать для горячего и холодного копчения продуктов. В первом случае топка будет располагаться непосредственно под камерой копчения, обдавая продукты горячим дымом. Холодное копчение подразумевает чуть отдаленный от камеры очаг огня, чтобы дым мог остыть перед попаданием к продуктам. Горячим копчением продукты готовятся в среднем 2,5 часа, а вот холодное копчение займет до 7 суток. Чертежи наглядно показывают разницу в устройстве двух видов коптилен. Расширить функциональность коптильни можно совмещением ее с барбекю или мангалом.

Схема: устройство коптильни для горячего (слева) и холодного (справа) копчения

Виды коптилен для горячего копчения

Несмотря на общие принцип действия и схемы коптилен горячего копчения, есть много разновидностей таких аппаратов, разных размеров и изготовленных из различных материалов.

Коптильня на дровах

Во дворе коттеджа или на даче есть место для того, чтобы сделать такую коптильню горячего копчения своими руками, в которой можно жарить шашлыки и одновременно готовить копчёности. В расширении дымохода этой мангал-коптильни оборудуется коптильный шкаф с дверцей и встроенными крючками для решёток.

Установка, работающая на дровах за счёт только естественной тяги, можно сделать самостоятельно из печки-буржуйки. Если она используется только как дымогенератор, то корпус печки изготавливается из куска толстостенной трубы Ø100 мм и длиной 500 мм. Соединяется буржуйка с коптильней коротким отрезком водопроводной трубы 1-1,5″. Если буржуйку соединить с коптильным шкафом более длинной трубой, в которой дым будет остывать, то получится коптильня холодного или полугорячего копчения.

Схема коптильни на дровах

Вертикальная и горизонтальная коптильни

Коптильные установки различаются по расположению продуктов:

• Вертикальные. В них высота больше ширины и устанавливается несколько полок с мясом или копчёности подвешиваются на крюках сверху, под крышкой. Эти установки могут быть любого размера. Температура при горячем копчении выше на нижних полках, что влияет на время приготовления.
• Горизонтальные. В этих аппаратах всего одна решётка для продуктов. Это небольшие установки малой производительности.

Схема вертикальной и горизонтальной коптильни

Стационарная коптильня

Стационарное устройство для копчения отличается от обычного большими габаритами. Оно изготавливается из более толстого металла или кирпича, а вместо костра под коптильной камерой делается печь. Дым из неё может выходить прямо к продуктам или через дымоход, а опилки нагреваются и дымят на дне камеры.

Комплектующие стационарной коптильни

Мини коптильня горячего копчения

Для использования на кухне городской квартиры нужно устройство небольших размеров. Делается такая коптильня из бикса для стерилизации медицинских инструментов. Аналогичное приспособление можно собрать своими руками также из казанка или утятницы:

1. на дно по краям ставятся две плоские банки из под кильки;
2. между ними насыпаются опилки;
3. на банки ставится поддон для жира, сделанный из тонкого железа или одноразовый лоток для запекания;
4. из деревянных прутьев изготавливается решётка такого размера, чтобы она держалась в сужении стенок на высоте 5-10 см над поддоном;
5. на решётку кладутся продукты, утятница накрывается крышкой и ставится на маленький огонь.

Схема миникоптильни

Как сделать деревянную коптильню холодного копчения своими руками

Деревянная коптилка холодного копчения своими руками – простая задача для домашнего мастера с минимальным опытом столярных работ

Прежде чем приступить к созданию устройства, важно определиться с его внешним видом и найти подходящую схему. Вариант ниже является самым простым и быстрым:

В зависимости от свободного места на участке и количества продуктов необходимо подбирать индивидуальные размеры холодной деревянной коптильни

Подробная инструкция изготовления холодной деревянной коптильни своими руками сопровождается фото. Следуя этим урокам, любой домашний мастер получит завидный блестящий результат:

Первым этапом служит подготовка деревянных материалов. Для удобной работы по сборке необходимо сразу вырезать все размеры брусков.
Основу деревянного каркаса холодной коптильни составят две заготовки, как показано на фото. Конкретно в этой инструкции вертикальные бруски имеют длиной 1,5 м, а горизонтальные –30 см.
Деревянные заготовки необходимо соединить двумя горизонтальными брусками, как показано на фото. Конструкция будущей коптильни уже приобретает устойчивость и крепость.
Важным моментом станет деревянная обшивка каркаса. Ее выполняют таким образом, как показано на схеме
Стоит обратить внимание, что при желании можно подготовить на этом этапе прорезь для дальнейшей вставки поддона для жира.
Прикрутить поперечные бруски с одной из сторон коптильни из дерева. Сверху и снизу отступить одинаковое расстояние – это место дверного проема.
Обшить холодный коптильный деревянный шкаф, как показано на фото
На этом этапе вырисовывается внешний вид агрегата: он приобретает опрятность и аккуратность.
Для изготовления заслонки необходимо создать деревянную рамку по размеру дверного проема, как продемонстрировано на фото. При соблюдении всех уровней и прямых углов эта заготовка легко подойдет к каркасу.
Дверь также необходимо обшить деревянной вагонкой по всей ее площади.
Ниши, получившиеся по сторонам шкафа, необходимо проклеить фольгой и утеплить

Снова обшить все вагонкой – на этом этапе коптильня уже становится близкой к идеалу.
Чтобы дверь прилегала к холодной коптильне плотно, важно укрыть ее щитом из вагонки с запасом в пару см. Таким образом, как показано на фото

Ее установить на петли, когда все этапы будут осуществлены.
При желании изделие обжечь и лакировать. Это позволит увеличить сроки эксплуатации.
Монтировать дымоход. Крыша в данном случае – опционально.
Вставить по бокам холодной коптильни бруски для решеток или шпажек.
Если нет возможности установить холодную деревянную коптильню с дымогенератором, стоит прибегнуть к следующей схеме. Выбрать место для шкафа на участке. В двух метрах от него выкопать небольшую яму – это будет топка и источник дыма. Провести от обшитого огнеупорным кирпичом отверстия канаву с трубой, подсоединить цепь ко дну изготовленного ящика. Еще один вариант оформления холодной коптильни показан на фото ниже. Здесь нет необходимости проводить земляные работы – все сделано по воздуху.

Холодная коптильня на этом этапе готова. Такой шкаф прослужит долго и принесет немало радости всем членам семьи. Деревянный агрегат прост в исполнении и не требует экзотических материалов.

Важно! Если углублений для поддона не сделано, можно заменить их небольшими деревянными брусками, расположенными друг напротив друга внутри холодного коптильного шкафа. Прямо на эти подставки установится емкость для сбора жира.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения
