Как своими руками сделать навес для машин на даче

Схема

В начале строительства навеса для машины нужно подготовить чертежи, разметить предполагаемую площадку парковки на дачном участке, выровнять её, снять верхний слой земли на 30-45 см. Наиболее часто заливается бетонное основание на гравийной подушке, которое можно армировать одним или двумя контурами армирующей сетки. Можно использовать обычный утрамбованный гравий. Также место стоянки авто выкладывают брусчаткой или плиткой. При заливке основания в него сразу монтируются закладные детали, к которым будут крепиться опорные столбы. Как сделать навес для машины своими руками, можно посмотреть на следующих фото.

Монтаж кровли из поликарбоната

Отличаются листы поликарбоната тем, что они легкие, поэтому их монтаж можно сделать самостоятельно. Для крепления подходят шурупы с широкой шляпкой (ПШ) и шуруповерт. Материал позволяет соорудить крышу любой конфигурации, но в разумных пределах. Больше всего из поликарбоната делают крыши в виде арки. Этим материалом допустимо зашить боковушки навеса, защитив внутреннее пространство от непогоды.

Рекомендуется следующий подход в приобретении и монтаже:

1. Следует отдавать предпочтение продукции известных фирм.
2. Больше подходят ячеистые листы, которые характеризуются лучшими технологическими характеристиками по установке.
3. Крышу лучше делать из цельных листов поликарбоната, а отрезки лучше использовать для зашивки стен.
4. Торцы листов придется закрыть специальной перфолентой, иначе ремонт придется делать каждый год.
5. Листы следует располагать защитным пленочным покрытием наружу. Этот материал легко обрабатывается, поэтому без проблем режется на заготовки соответствующих размеров.

Фиксируются листы с помощью термошайб, а затем необходимо убрать защитную пленку. Торцевые части листов закрываются специальной лентой на основе алюминия. Крыша, изготовленная на основе поликарбоната, требует дальнейшего ухода.

Уход сводится:

• К обработке поверхности обычными моющими средствами.
• Не следует осуществлять уход при повышенных температурах.
• При высоких температурах (в жару) этот материал становится менее устойчивым к механическим нагрузкам.

На видео ниже показано, как правильно следует крепить листы поликарбоната.

КАКОЙ ИСПОЛЬЗОВАТЬ ПОЛИКАРБОНАТ ДЛЯ НАВЕСА

Watch this video on YouTube

Основные моменты

Есть несколько способов, как сделать навес во дворе частного дома своими руками правильно, быстро, и чтобы он прослужил максимально долго? Для получения самого лучшего результата необходимо учитывать ряд важных параметров.

Навес

Форма навеса может быть арочной (хорошие характеристики, элементы должны быть идентичны друг другу), двухскатной (имеет все характеристики кровли для дома) и односкатные (самый простой и надежный вариант).

Назначение

Навес может применяться для защиты:

• поленницы, инструментов, досок и других подобных материалов;
• игровой зоны/места отдыха взрослых;
• террасы, бассейна;
• оранжерей, парников;
• гриля/мангала;
• входной группы, автомобиля.

Тип конструкции

Сама конструкция бывает нескольких типов:

• закрытая – проёмы закрываются различными материалами, есть окна;
• полузакрытая – есть боковые парапеты, стационарная крыша;
• открытая – легкая крыша и несколько опор.

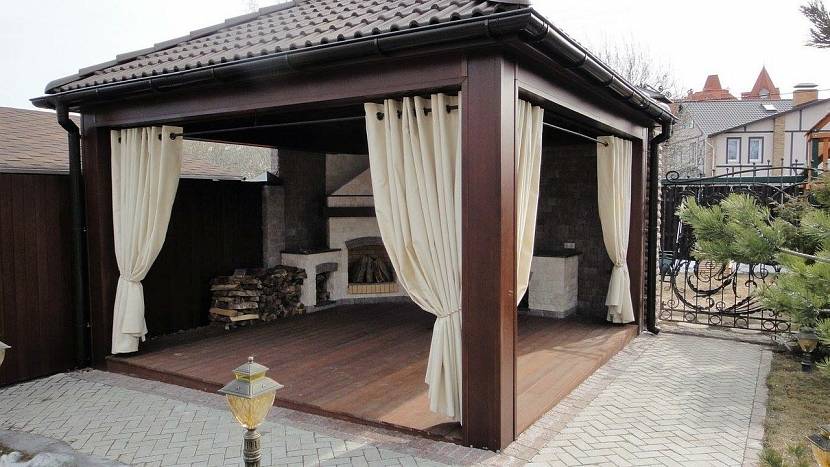

Полузакрытый навесИсточник daughtersfareandale.com

Чертеж

Веранды, навесы, беседки: советы как построить дешево и красиво вы можете узнать ниже.

Начните с чертежа, он позволит рассчитать количество материалов, стоек, размеров, сечения, веса, нагрузок, чтобы получить самый лучший результат.

Опоры

В основном опоры делают из дерева или металла, но самой устойчивой конструкция получается при использовании бетонных элементов. Ямы под опоры должны быть ниже промерзания грунта, примерно около метра, но в северных регионах может потребоваться и больше. На дно засыпается песок, утрамбовывается, заливается бетон и ставится опора. Ее надо выровнять и затем полностью залить яму. Можно сверху сделать опалубку, чтобы уровень бетона был выше уровня земли.

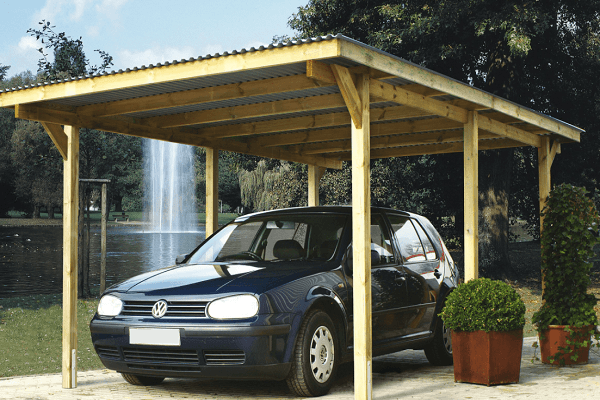

Навес с деревянными опорами и металлическими ножкамиИсточник aironplast.com

Деревянные опоры не рекомендуется погружать в грунт даже при использовании влагозащитных материалов. Для них делают бетонные опоры глубиной минимум 50 см, они выступают своеобразными сваями. В бетон закладывается арматура и крепится брус. На фундаменте также можно обустроить опоры из каменных строительных материалов. Для стропил применяется металл/дерево. Такой вариант требует достаточно много времени для обустройства. Еще один способ – асбестоцементные трубы: долговечные, не боятся постоянной влаги или сильных ежедневных скачков температур, отличаются простотой монтажа.

Каркас

Монтируется из дерева/металла. Легче работать с деревянными элементами. Соединяются саморезами или болтами. При использовании клееного бруса и сухой доски навес из дерева может прослужить много лет. Металлические элементы в основном сваривают. Реже используют совмещение обоих типов материалов. При обустройстве высокого и широкого навеса лучше выбирать полуарочные или треугольные формы.

Каркас из металла с коваными элементамиИсточник i.ytimg.com

Опоры ставятся в промежутках минимум 1,2 м, для пристроенной к стене конструкции хватит двух опор. Под поликарбонат нецелесообразно часто укладывать профиль или брус, для черепицы – наоборот. Опоры, стойки и стропила часто делают из профиля разной толщины, в зависимости от назначения элементов конструкции. Это одинаково касается и бруса. Столбы обязательно строго вертикальные.

Стеновая опора

Как сделать навес к дому? Необходимо запомнить, что навесы бывают односкатными, ровными или с изгибом. Крепление осуществляется заведением стропила под крышу или к стене выбранными крепежами. Если зимой выпадает много снега, то стойки должны иметь жесткое крепление. Если площадка под навес будет бетонироваться до обустройства навеса, тогда надо сразу сделать проемы под стойки и продумать отвод воды, а древесину обязательно обработать защитными средствами.

Навес к домуИсточник meco.dn.ua

Уклон

Оптимальным уклоном считается в 50 градусов, снег практически не накапливается. Уклон меньше 7 градусов считается горизонтальным. Если не получается сделать необходимый уклон под крышей дома, тогда материал укладывается сверху на кровлю. Надо продумать правильный водосток. Также можно обустроить отдельную конструкцию у дома.

Декорирование и фотогалерея неординарных решений

Чтобы сделать навес на даче под машину, а потом облагородить объект, частные мастера предлагают несколько вариантов. Декор – немаловажный элемент. Этот процесс проводится после завершения строительства, но его аспекты стоит продумать заранее. Для полностью открытого объекта, добавить эстетику возможно только по периметру.

Варианты:

Элитный способ отделки металлом. Этот вариант дорогостоящий, но при регулярной обработке, конструкция прослужит несколько десятилетий и не поменяет свой эстетический вид.

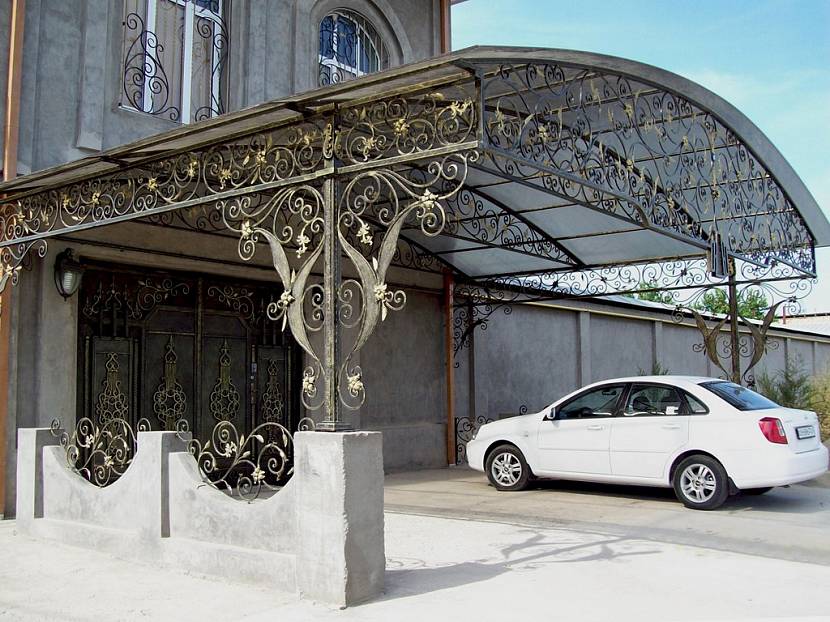

Вариант с коваными элементамиИсточник moscow-kovka.ru

Откосы можно декорировать брусками или сделать деревянную «скандинавскую» сетку по периметру. Они могут быть резными или оформленными сплошной доской.

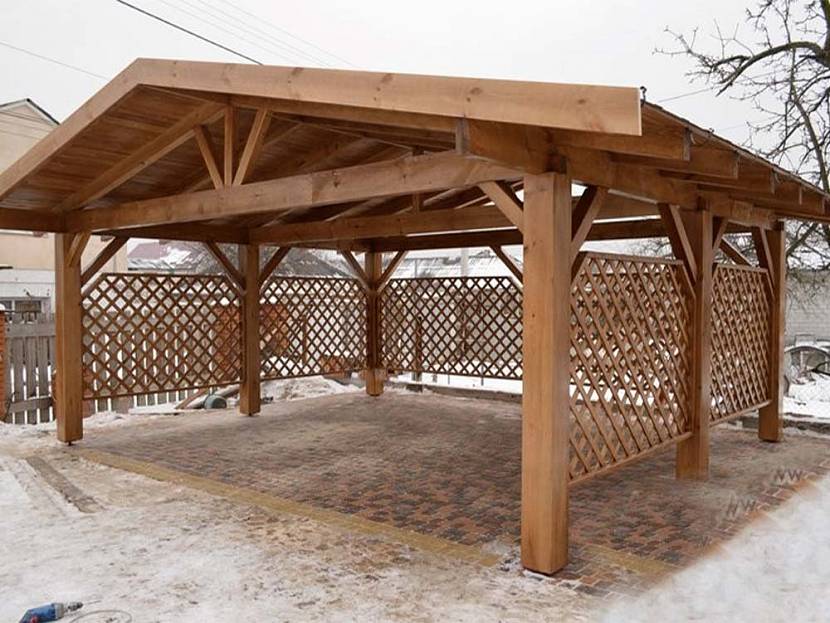

Декор деревянными элементамиИсточник static.tildacdn.com

Можно оббить фронтоны вагонкой или закрыть поликарбонатными листами. Этот вариант будет гармонично смотреться, как с деревянными, так и с кирпичными колоннами.

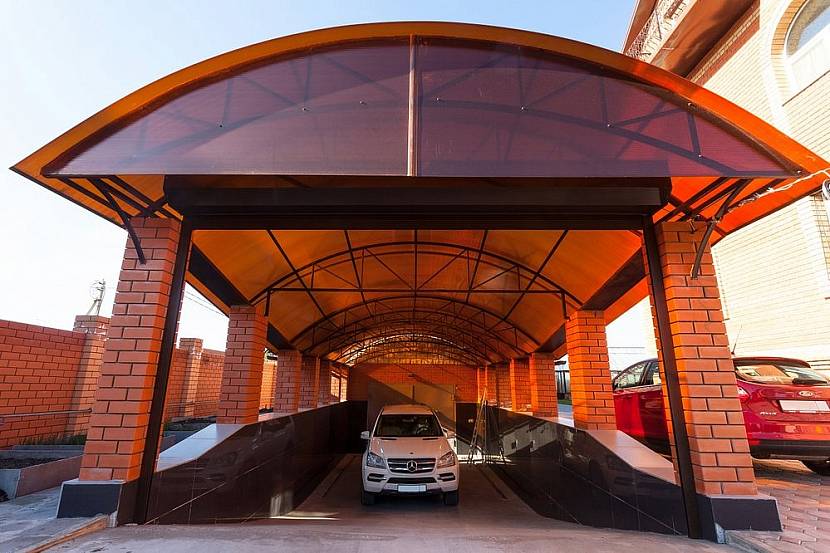

Кирпичные колонны в сочетании с невесомой крышей из поликарбонатаИсточник metallika72.ru

Если в строительстве участвует преимущественно дерево, можно облагородить торцы деревянными резными изделиями, на которые потом будет крепиться водосток.

Необычная геометрия и простота монтажаИсточник plodovije.ru

Кованый вариант смотрится очень богато, но и затрат потребует соответствующих. Нельзя забывать также про внутренний декор: мебель, занавески, цветочные горшки.

Вариант из металлочерепицыИсточник yandex.net

Невесомость, легкость и современные конструкторские решения отражены в следующей вариации.

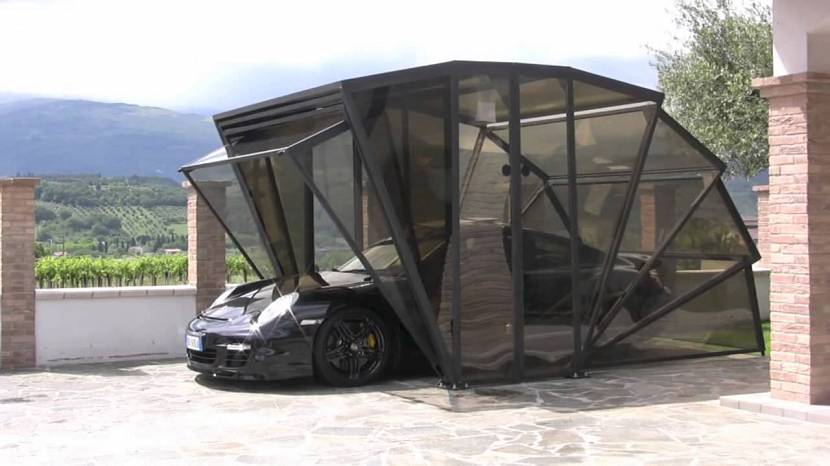

Прозрачный вариант с закрывающимся въездомИсточник alstroy.kz

Навес-шатер может быть мобильным. Бюджетный вариант такой конструкции показан на фото ниже.

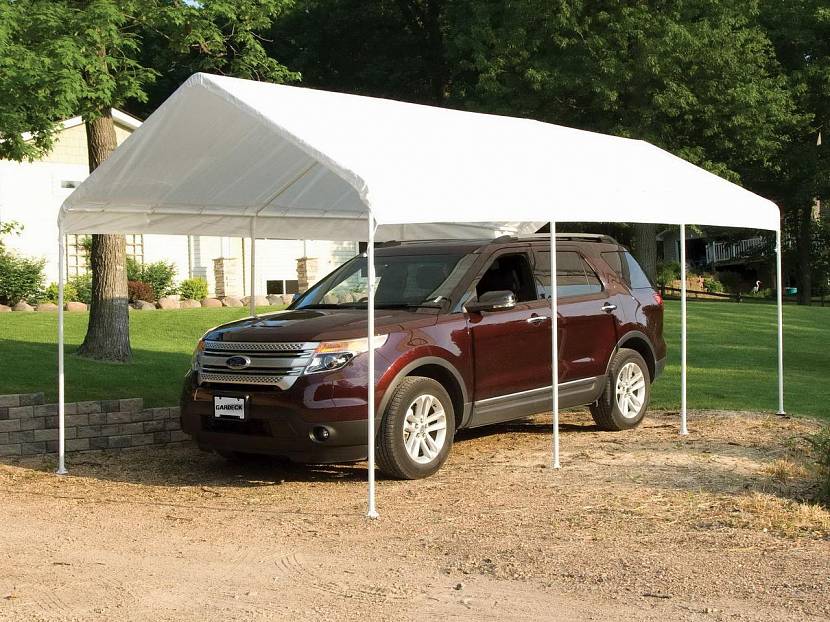

Мобильный вариант навеса-шатраИсточник prom.st

Камень в сочетании с деревянными массивными балками — интересный вариант для навеса.

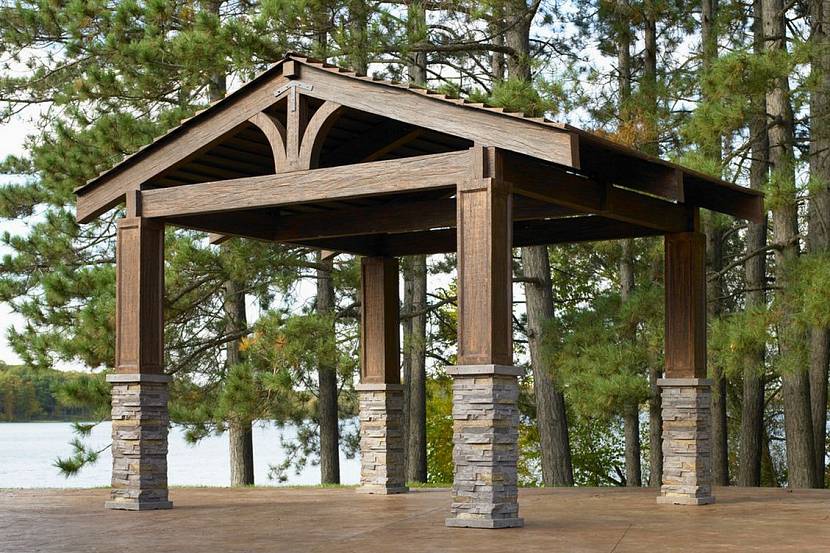

Каменные колонны и дерево.Источник atmosffera.ru

Нельзя забывать про освещение. Например, светодиодные трубчатые лампы.

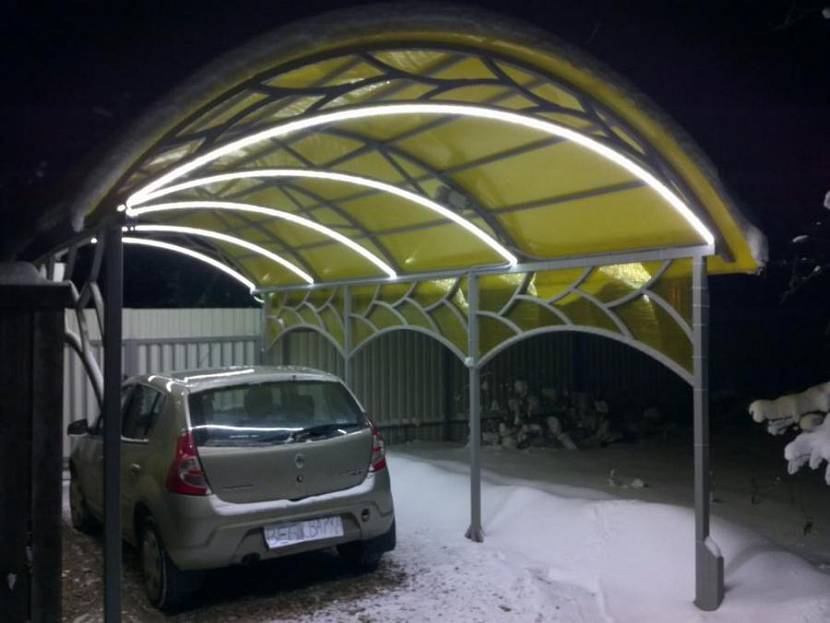

Арочный вариант с подсветкойИсточник websvarka.ru

Также можно применять точечное освещение для навеса.

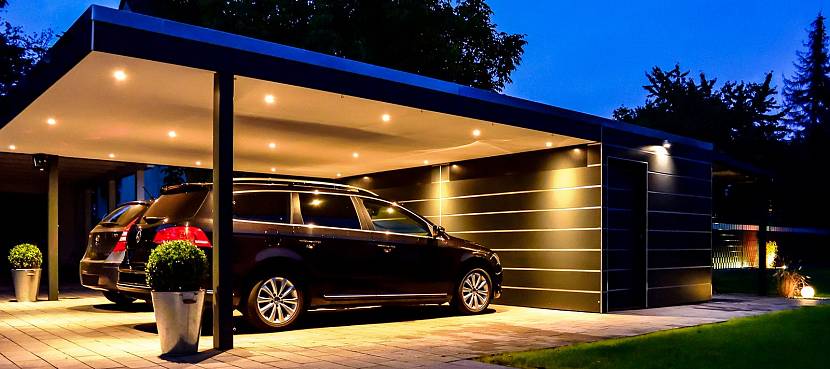

Низкий монолитный навес с точечной подсветкойИсточник pinimg.com

Подготовительные работы

Перед началом строительства рекомендуется произвести подготовительные работы, как на участке, так на бумаге. Для этого требуется выбрать место, материал и, исходя из функциональных характеристик, разработать проект навеса. При составлении чертежей требуется строго учитывать габариты авто. Если самостоятельное составление плана представляется сложным, можно обратиться к профессионалам.

Выбираем место на участке

Прежде чем начинать возводить навес из бруса, необходимо определиться с подходящим местом

Для этого особое внимание рекомендуется обратить на:

1. Поверхность. Нужно убедиться, что земля ровная, или включить необходимость выравнивания в общую смету.
2. Расположение на участке. Рекомендуется возводить навес максимально близко к въезду.
3. Возвышенность. Для создания оптимального оттока осадков не нужно строить укрытие для авто в самой низкой точке участка.
4. Место не должно продуваться насквозь ветрами; обязано быть в достаточной степени защищено от солнца.

Важно! Если невозможно подобрать достаточно закрытое место на участке, можно сделать стены навеса полузакрытыми, натянув тент или дополнительно возвысив деревянные перегородки

Чертежи и навесы проектов

Когда местоположение будущего навеса определено, можно приступать к разработке чертежей. Для точного определения размера навеса нужно учесть габариты автомобиля. Средняя ширина конструкции составляет 5 метров: три нужны для автомобиля и еще по метру с разных сторон в запасе. В высоту же (если машина не крупногабаритная) двух с половиной метров будет достаточно.

Важно! Составляя проект, требуется учитывать все архитектурные нюансы. В том числе не рекомендуется пренебрегать правилом золотого сечения

Для оптимальной защиты от природных осадков отступы с обеих сторон требуются одинаковые.

Инструменты и материалы

Для грамотного возведения качественного навеса из бруса рекомендуется приобрести или взять в аренду следующие материалы:

• заточенная пила;
• дрель с насадками;
• шуруповерт;
• ножовка;
• уровень для измерения поверхности;
• непосредственно брус;
• смесь для фундамента (цемент, гравий, песок);
• метизы, гвозди, саморезы.

Остальные мелочи в виде перчаток, лопаты, молотка чаще всегда присутствуют на участке, и вносить их в список нет необходимости. Также для крыши понадобится черепица, фанера и рубероид.

Важно! Дерево – материал капризный, поэтому аптечку с самыми необходимыми средствами рекомендуется держать под рукой

Материалы для каркаса

В основном для опор используют древесину — брус или бревно, металлическую трубу круглого или прямоугольного сечения. Иногда опорные колонны складывают из кирпича или камня. Они более массивные, привлекают больше внимания, потому должны вписываться в стиль постройки, которая находится рядом.

Есть еще варианты, когда низ опорной колонны делают из кирпича, а верх — из древесины или металла. И в этом случае все определяется стилистикой дома и участка. Не стоит делать кирпичные опоры, если есть ограничения по размерам участка: они довольно массивные и отнимают приличное количество места.

Все материалы (кроме кирпича) перед использованием обрабатываются. Древесина в обязательном порядке покрывается антипиренами (снижающими горючесть материала). Затем пропитывается составами, которые будут защищать ее от поражения насекомыми-древоточцами, а также от всех погодных условий.

Интересный проект автонавеса из поликарбонатаЕго реализация

Особое внимание стоит уделить обработке древесины, которую будут закапывать в грунт. Ее можно пропитать специальными составами для древесины, контактирующей с грунтом (например, Сенеж Ультра и его аналоги). Хорошо себя показала пропитка в отработке

Концы столбов, которые будут закапывать, погружаются в емкость с отработкой на пару дней. После просушки их можно использовать без дополнительных мер. Лет на 10 хватит.

Второй вариант — залить бетонный столб в землю, а в него вмонтировать закладную пластину, башмак или шпильку, к которым потом крепить деревянный брус.

Металлические столбы зачищается от ржавчины, покрывается грунтовкой. После сварки, дополнительно обрабатывают швы и все покрывают краской  в два слоя. Второй наносят после того, как первый слой краски высохнет до состояния «на отлип».

Нюансы возведения пристроенных навесов

Существуют две разновидности пристроенных конструкций:

• с креплением крыши к стене соседней постройки;
• с установкой всех стоек.

Последний вариант – это навес, построенный по технологии отдельно стоящего типа. Только он одной стороной прижат к стене дома или другого объекта. К примеру, на фото ниже это отчётливо видно – шесть опорных столбов, на которые упирается крыша.

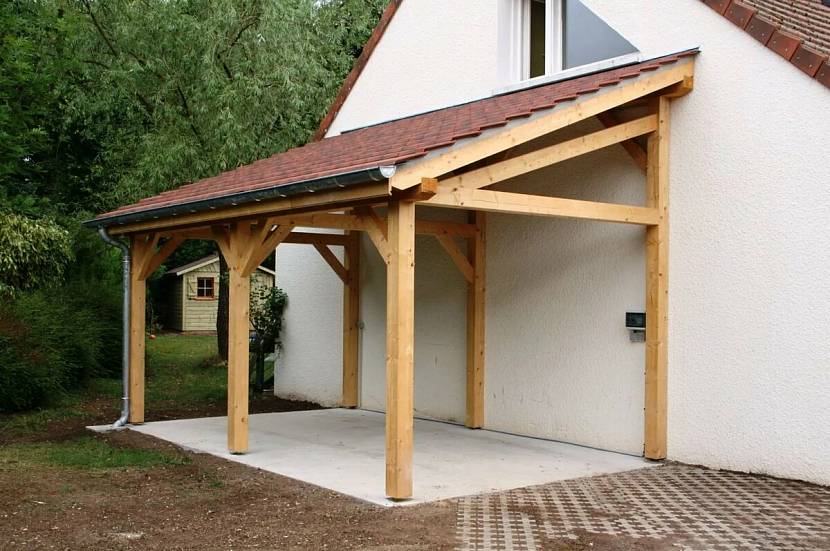

Пристроенный навес к стене домаИсточник yandex.net

Навес, крыша которого одной стороной упирается в стену дома, сооружается немного по-другому. Во-первых, надо сделать все, чтобы каким-то образом прикрепить стропила кровли к стене. Здесь масса вариантов, из которых можно выбрать.

К примеру, прикрепить к стене деревянный брус, уложив его горизонтально. Крепление проводят шпильками, анкерами или длинными саморезами. И уже на этот брус укладывают стропила. На фото ниже этот вариант хорошо показан.

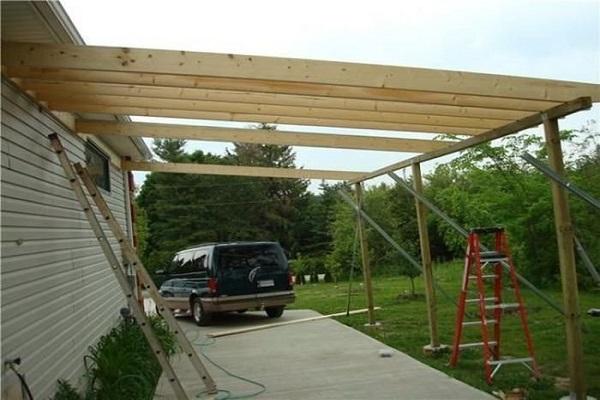

Прикреплённый брус к стене, на который уложены стропила навесаИсточник stroyfora.ru

Если дом деревянный и к нему пристраивается навес для авто из дерева, то для крепления стропил можно использовать металлические перфорированные крепёжные элементы. На фото ниже это отчётливо видно.

Крепление стропил навеса к деревянной стенеИсточник pinimg.com

Если навес сооружается из металлопрофилей, то пристроенная конструкция крепится к стене с помощью или закладных деталей, или специальных приспособлений, или крепёжных изделий. Первый вариант обычно используют, если дом с навесом строится изначально. Для этого в кирпичную или блочную кладку закладываются стальные закладные. Обычно это уголок. После возведения дома и при сооружении навеса к этим закладным привариваются стальные стропила.

Чтобы использовать второй вариант, надо приготовить эти приспособления. Их форма и размеры представлены в большом ассортименте. По сути, эти конструкции представляют собой подставки, на которые и укладывается профильная труба. Сами же изделия крепятся к стене. На фото ниже показано одно из таких приспособлений, которое собой представляет два уголка, между которыми вставляется края стропила навеса. К ним она и крепится сваркой.

Крепление стальной стропилы навеса к подставке из металлического уголкаИсточник a.d-cd.net

Часто изготавливают для крыши навеса стропильные конструкции. И уже их крепят к стене дома анкерами, шпильками или саморезами. Эта конструкция по форме – усиленный треугольник. Острым концом его укладывают на опорные стойки навеса, широкой стороной прижимают к стене дома, как это показано на фото ниже.

Пристроенный навес для авто из профильной трубыИсточник metalex.ru

Проекты навесов для автомобилей – это широчайший выбор, который удовлетворит даже самого искушённого потребителя. Чтобы вы смогли хоть немного осознать, насколько разнообразны предложения, посмотрите видеоролик.

Типы навесов разной формы и конструкций для машин:

Коротко о главном

Навесы для машин в частном доме представлены двумя конструктивными видами: отдельно стоящие и пристроенные к стене дома или другой постройки на участке.

Сооружают их из разных материалов, чаще из деревянных брусов или профильной трубы.

Крыши имеют разную форму, чаще одно- или двускатная, арочная.

Кровельный материал – любой представленный на рынке. Большую популярность сегодня получил поликарбонат.

Типы навесных строений

Навесы из профтрубы классифицируют по типу опорной и стропильной систем.

Тип опорной системы зависит от места расположения навеса относительно других строений. Разделяют пристроенные, консольные и отдельностоящие конструкции.

Рекомендуем ознакомиться: Воздуховоды из оцинкованной стали, их виды и применение

Тип навеса	Сфера применения	Особенности конструкции
пристроенный	террасы, веранды, открытые помещения кафе, пристроенные автостоянки, козырьки над входными группами	пристраивается к одной или нескольким стенам существующего здания, имеют дополнительные опоры
консольный	козырьки небольшого размера над входными группами, окнами, балконами	не имеет опор, крепится непосредственно к стене строения, дополнительную фиксацию обеспечивает система подвесов, также закреплённая на стене
отдельно стоящий	надворные постройки, навесы над игровыми, спортивными площадками или отдельными снарядами, частные и общественные автостоянки, летние кафе, остановочные павильоны и так далее	опирается на одну опору (навес-зонтик) или опорную систему из нескольких стоек

Так как крыша – основная часть навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

По типу стропильной системы выделяют одно– и двускатные, арочные и шатровые навесы.

Тип навеса	Особенности конструкции	Особенности монтажа
односкатный	одна сторона опорной системы выше другой, если навес отдельно стоящий, у консольных и пристроенных навесов верхние концы стропильных ног крепятся к стене, нижние опираются на подвес или опору	самый простой в исполнении тип навеса, не требующий проведения сложных расчётов и наличия специального оборудования, подходит любой кровельный материал, для монтажа навеса над большой площадкой стропильную систему собирают на основе ферм в виде прямоугольного треугольника
двускатный	верхние концы стропильных ног опираются друг на друга или на конёк, необходимы дополнительные вертикальные и наклонные элементы для устойчивости системы	при наличии правильных расчётов и чертежа монтаж ненамного сложнее, чем односкатного навеса, монтаж кровельного материала усложнён только необходимостью установки конька, фермы для монтажа стропильной системы большого навеса имеют форму равностороннего треугольника
шатровый	стропильные ноги встречаются в одной точке – вершине шатра	расчёт стропильной системы усложняется с ростом числа скатов крыши, для выполнения кровли требуется точная нарезка кровельного материала, необходимы специальные кровельные элементы для защита стыков и вершины крыши
арочный	кровля имеет форму волны, арки или полуарки, стропильная система собирается на основе дугообразных стропильных ног или ферм	самостоятельное изготовление стропил или ферм возможно только при наличии трубогиба и навыка по формированию одинаково изогнутых труб, кровельный материал для такого навеса должен быть гибким, криволинейные навесы своими руками монтируют редко

Расчет значений для стоек навеса

Делая подбор параметров стоек, предварительно выполняют расчет оказываемых нагрузок и рисуют подробный чертеж. На жесткость изделия влияют ширина и толщина его стенок, которые в свою очередь зависят от длины продукции.

Например, при выборе, какую профильную трубу использовать для навеса, задействовать можно как толстостенное изделие с небольшой величиной сечения, так и с тонкими стенками, но с большой шириной полки.

Для постройки со средними параметрами оптимальным вариантом будут изделия, имеющие сечение в пределе от 50 до 100 миллиметров. Если стойки расположены часто, допустимо уменьшение размера используемых труб. В том случае, когда у односкатного навеса будет четыре опоры, тогда задействуют трубную продукцию большого сечения.

Основные правила для чертежей навесов

Выполняя чертеж навеса, следует учесть, что минимальна высота конструкции (от земли до нижнего края ската крыши) – 2000-2400 мм, максимальная зависит от вида кровельной системы.

Крыша – что учесть в чертежах

Выше мы подробно разобрали, как сделать расчет односкатной кровли для навеса, двускатная крыша рассчитывается по такому же принципу. Угол наклона зависит от выбора кровельного материала и климата в регионе:

• 45-60о – снежный районы;
• 9-20о – ветреные местности;
• 15-30о – универсальный наклон скатов, подходят практически все виды кровельных материалов: профнастил, рубероид, мягкая черепица, шифер, поликарбонат, оцинкованное железо, металлочерепица, ондулин и пр.

Одно- и двухскатные крыши оптимальны для всех видов навесов из дерева, кирпича, бетона, камня, для кованых изделий. Для сварных металлический конструкций, все больше, устраивают арочную кровлю. Чтобы грамотно рассчитать навес из металлопрофиля своими руками, чертежи должны отражать, помимо размеров постройки, радиус дуги крыши.

Справедливости ради, скажем, что сварные и сборные металлоконструкции венчает не только арочная кровля, но и другие виды ферм. Расчет фермы для навеса, расчет конструкции навеса зависят от общих размеров постройки. Самостоятельно вычислить стропильную систему очень сложно, поэтому лучше воспользоваться онлайн калькулятором, обратиться к специалистам или взять за основу готовый проект стандартной фермы, как на фото ниже.

Пример, как сварить ферму для навеса, чертежи типовых конструкций

Материалы

Приведем стандартные материалы, которые подходят для всех типовых чертежей. Для деревянных навесов:

• Опоры, обвязка по периметру – брус профилированный или клееный, 100*100, 150-150 мм, оцилиндрованное бревно диаметром 200 мм. Расстояние между столбами 1,5-2,0 м.
• Стропила – доска обрезная 150*40 мм.
• Обрешетка – рейка 15-20*40, доска необрезная, фанера влагостойкая, ОСБ.

Чертеж деревянного навеса с расчетными размерами основных узлов конструкции

Металлические навесы:

• Вертикальные стойки – круглая труба диаметром 100-150 мм, пофилированная труба 50*50, 80*80 – для маленьких до 6 м конструкций, 100*100, 150*150* – для больших построек.
• Ферма для навеса, каркас (верхний и нижний пояс) – профтруба 40*40, 40*60, 30*60 мм – в зависимости от размера конструкции, толщина стенки 2-3 мм.
• Укосы и ребра жесткости фермы – металлопрофиль 50*25, 40*20, 25*25 мм, толщина – 2 мм.
• Обрешетка – профтруба 20*25, 20*40 мм.

Чертеж стандартного козырька
