Изготовление прицепа для мотоблока и автомобиля своими руками

Варианты обшивки каркаса

Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

• Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
• Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
• Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Легковой прицеп своими руками самосвального типа

Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.

Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.

Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.

Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались

Варианты сбрасывания

По режиму освобождения от груза прицеп бывает:

1. Самоопрокидывающийся — основан на физическом принципе обычного рычага.
2. Поднимающийся механически — с помощью приспособлений или механизмов.

Рассмотрим особенности каждого вида.

В самоопрокидывающемся варианте кузов укреплен на оси и подшипниках или на петлях. Они должны быть расположены на оси, проходящей по центру тележки, или очень близко к ней. Кузов поднимается обычной рукоятью, прикрепленной к нему. Чтобы тележка не опрокинулась сама (например, если груз во время перевозки переместился в конец), необходимо установить фиксатор, стопорящий ручку или сам кузов.

Второй вариант предусматривает подъем механическим способом с помощью мотора, гидросистемы, масляного насоса или простого домкрата, укрепленных непосредственно под кузовом.

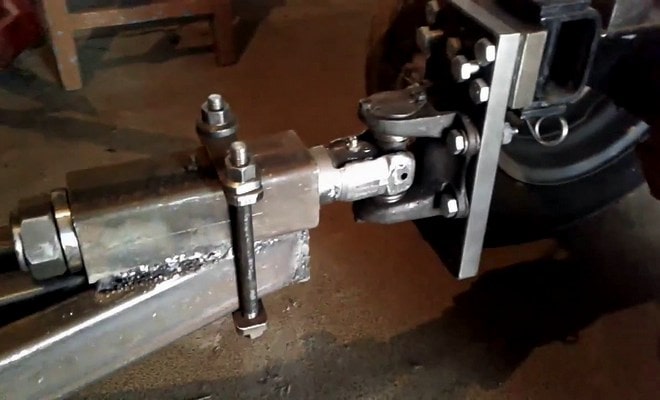

Как своими руками изготовить сцепку на мотоблок

Рассмотрим, как сделать сцепку своими руками. Самодельная сцепка для мотоблока потребует приобрести качественные металлические изделия, которыми могут выступать швеллеры, в них необходимо будет сделать несколько отверстий. Либо подойдут некоторые запчасти автомобиля (сцепку для прицепа можно изготовить из кардана). Если необходимо усиленное крепление, то оно должно быть крепче и больше, чем обычная разновидность.

Чертежи в интернете представлены разные, поэтому нужно выбрать подходящий именно вам. Для изготовления сцепки также понадобятся:

• крепления (стальные шпильки, болты);
• рычаг, позволяющий изменить положение прицепного устройства;
• сварка по металлу, чтобы прикрепить вал;
• дрель и сверло по металлу;
• рулетка или линейка;
• ключи для установки винтов.

Итак, универсальная сцепка для мотоблока включает в себя следующие составные части:

1. Два одинаковых по размеру П-образных узла, один из которых оснащен 6 отверстиями, а другой — 8.
2. Корпус (для создания которого потребуется сварка), имеющий 2 резьбы: М12 и М16 и соединительный элемент с одним из узлов.
3. Рычаг регулировки, расположенный в корпусе и состоящий из винта, соединенного с кронштейном и рукояткой. При этом кронштейн должен быть направлен вверх или вниз и не создавать никаких помех при работе агрегата.

Как правильно расположить соединительный узел, нужно посмотреть в инструкции к агрегату.

Сцепка на мотоблок прикрепляется штырями, которые устанавливаются в проделанные отверстия в узлах, при этом по качеству они должны быть одинаковы с материалами, из которых изготовлена сама сцепка.

Сцепка к мотоблоку своими руками выполняется для присоединения не только прицепа, но и плуга, окучника и других устройств. При этом ее можно будет регулировать, подстраивая под определенное навесное устройство.

Перед тем как начать работу, устройство следует проверить, подтянуть все болты. Следует учесть, что сцепки-самоделки нетрудно изготовить самостоятельно, но лучше приобретать агрегат, подбирая на него весь комплект навесного и дополнительного оборудования сразу, либо же хотя бы убедиться в существовании таких устройств.

Рассмотрим, как подобрать сцепку на мотоблок Нева. Сейчас можно приобрести культиваторы различных производителей, отличающиеся весом, размерами, качественными и эксплуатационными характеристиками. Рассмотрим пользующийся особой популярностью у садоводов-огородников мотоблок «Нева», производство которого было запущено в Санкт-Петербурге еще в 2002 году на дочернем предприятии ОАО «Красный Октябрь», занимающемся производством авиатехники.

При производстве мотоблоков используются двигатели Subaru, Briggs Stratton, Honda, обладающие повышенным ресурсом и КПД, что способствует эффективному возделыванию почвы. Устройство обладает достаточно простой и понятной даже при первом использовании системой переключения передач. Для мотоблока Нева без труда можно подобрать различного рода навесное оборудование, производимое под конкретную марку.

Завод производит несколько моделей мотоблоков, при этом разделяет их на 2 большие группы, отличающиеся редуктором: классическим и Мульти АГРО.

Основной категорией пользователей мотоблоками являются пенсионеры, поэтому чаще всего приобретается одна из недорогих, но при этом облегченных и качественных моделей — МБ-Б6,5 RS Компакт, вес которого составляет всего 70 кг, хорошо подойдет для обработки песчаных, суглинистых почв.

Используя дополнительное навесное оборудование на агрегат, вы без труда справитесь с уборкой территории и с транспортировкой грузов даже на большие расстояния.

На мотоблок Нева данной модели желательно дополнительно приобрести опорное колесо, которое пригодится при установке на устройство грунтозацепов, а также для облегчения работы по рыхлению почвы за счет того, что оно не позволит мотоблоку «зарываться» в грунт.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

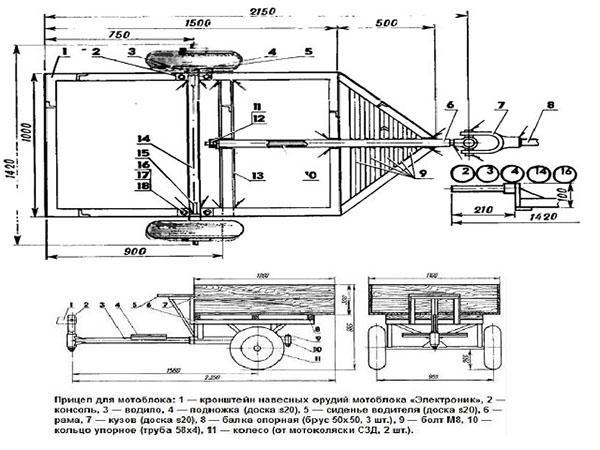

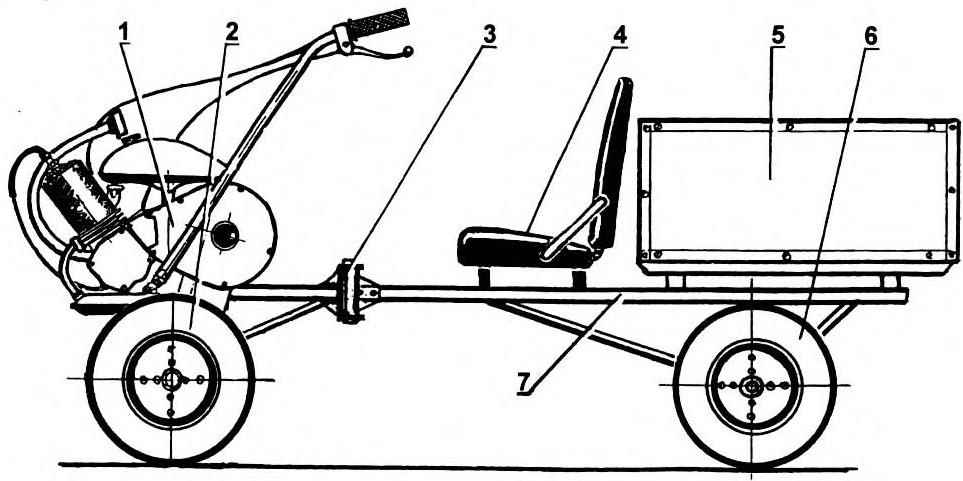

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

1. Кронштейн навесных орудий мотоблока;
2. Консоль;
3. Прицепное устройство;
4. Подножка, используем доску s20;
5. Сиденье для водителя, используем доску s20;
6. Рама;
7. Кузов, используем доску s20;
8. Опорная балка, используем три бруса 50х50;
9.  Болт М8;
10. Кольцо упорное, используем трубу 58х4;
11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3;
2. Рамку для сиденья также делаем из уголка 21х21х3;
3. Стояк делаем из трубы50х25х4;
4. Стойки сиденья делаем из уголка 40х40х4;
5 и 14. Для передних подкосов используем трубу 50х25;
6 и 15. Для лонжеронов продольных используем уголок 40х40х4;
7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4;
9 и 16. Задние подкосы делаем из трубы 50х25;
10. Для изготовления усиливающей поперечины используем уголок 40х40х4;
11. Корпус продольного шарнира изготавливаем из трубы 58х4;
12. Для изготовления колесной оси используем пруток, диаметром 30 мм;
13 и 17. Для лонжеронов поперечных используем уголок 40х40х4;
18. Для изготовления косынки, используем металл s4.

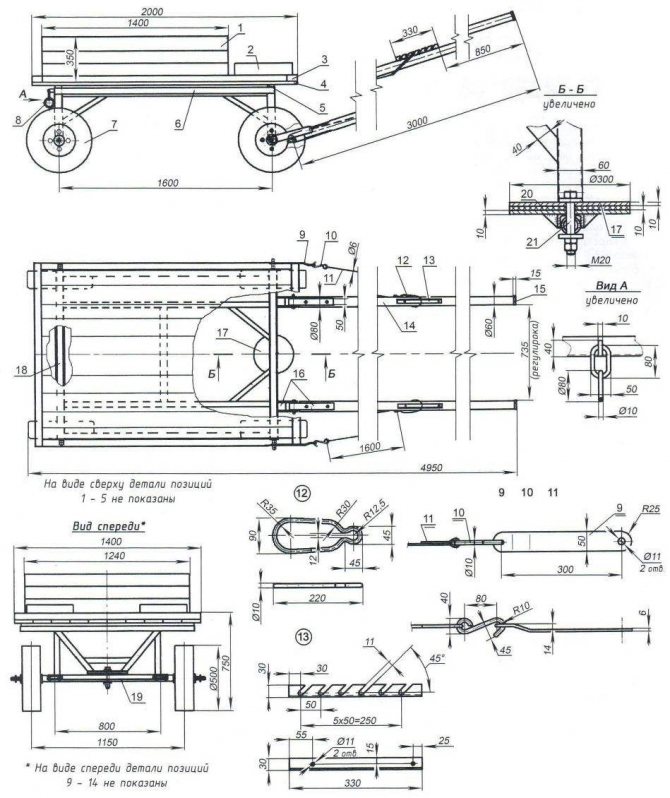

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

1. Корпус поворотного узла;
2. Для дышло используем трубу 49х3, L1820;
3. Для рамки подножки используем уголок 25х25х4;
4. Для упора используем трубу 58х4;
5. Для ребра жесткости используем сталь s4;
6. Для накладки используем полосу 25Х4.

Колесная ось для  прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси.
Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов.
Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается  прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

• прицепное устройство (1),
• пыльники (2),
• подшипники 36206 (3,6),
• корпус (4),
• втулка распорная (5)
• дистанционная (7),
• шайба (8),
• гайка м20х2,5 (9),
• масленка (10)
• дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Создание рамы

Процесс создания рамы достаточно прост, особенно если вы работали с болгаркой и стальными профилями. Первым делом делаем нужные замеры и свариваем все части

Но важно учесть, что поверхность профилей должна оказаться ровной, иначе листы будут располагаться неудобно и криво. Само дно можно создать из фанеры, только обязательно достаточно толстой

Крепление должно выполняться винтами к раме, винты не должны выпирать на поверхности, иначе это создаст дискомфорт при выгрузке. Некоторые специалисты для лучшего результат обрабатывают поверхность дна или устанавливают тонкий лист металла.Колеса для прицепа квадроцикла выбираются на ваше усмотрение и исходя из того, какая используется ось. Обычно применяют автомобильные колеса, но должны быть небольшого радиуса и не слишком тяжелые. В противном случае прицеп получиться увесистым и технике будет трудно тащить его в нагруженном состоянии. Простой прицеп должен получиться с весом 50 кг

Также обратите внимание, что регистрацию подобного оборудования сделать не получиться, так как квадроцикл не предполагает использование прицепа ввиду отсутствия дифференциала

Виды и особенности сцепных устройств

Сцепное устройство – это элемент, выполненный из прочного металла, предназначенный для закрепления на сельскохозяйственную технику дополнительного оборудования. Сцепка в общем виде состоит из стойки, корпуса сцепления с винтом и рукояткой, скоб и штырей, а скрепляются эти элементы между собой при помощи болтов с гайками.

Можно выделить несколько видов сцепных устройств для мотоблоков.

• Сцепку АПМ применяют в случае обработки земли плугом или окучником и сбора урожая копалкой. Сцепка для мотоблока «Нева» в этом случае осуществляется всего тремя болтовыми соединениями.
• Благодаря своей конструкции универсальная сцепка способна приподнимать мотоблок так, чтобы плуг или окучник перпендикулярно входил в почву. Кроме того, с её помощью можно присоединить не один, а два и даже три навеса. Универсальная сцепка снабжена механизмом регулировки угла наклона во всех плоскостях.
• Сцепное устройство «МК» создано исключительно для обработки посевных земель мотоблоками «Крот» и «ОН».
• Самодельные сцепки различных конструкций используются в тех случаях, когда оригинальные устройства невозможно приобрести по каким-то причинам.

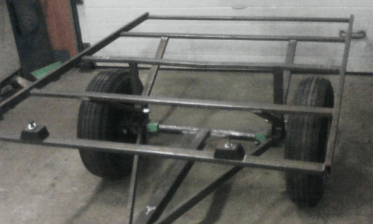

Продолжаем сборочные работы

После того как вы изготовили решетку, к ней привариваются две продольные трубы, в верхней части которых делается обвязка 25х25 мм и присоединяется посредством сварочных работ. Изготовленный прицеп для мотоблока своими руками, фото которого вы видите в данной статье, имеет откидные борта. Такое решение наиболее предпочтительно и для его реализации рамки делают отдельно от каркаса. В качестве материала для бортов можно использовать тонкие листы стали.

Теперь нам нужно сделать балку. Для этого понадобятся два швеллера, которые вставляют друг в друга. Один из концов обязательно оборудуется колесными осями. Теперь нам понадобятся заранее подготовленные рессоры, с помощью которых мы будем соединять лонжерон. Чтобы это сделать, конец рессор надевается на ось серьги и ось балки, а центральная часть приваривается стремянками к той же балке. Осталось изготовить дышло из труб 60х30 мм. Для этого трубы состыковывают и приваривают к прицепу, а задние части привариваются к лонжеронам.

Устройство телеги

Если планируется изготовить подобное изделие самостоятельно, необходимо ознакомиться с его конструкцией, основными составляющими элементами. Среди них целесообразно упомянуть следующие узлы:

• ходовая часть, колеса;
• рама;
• бортовой кузов;
• подъемный механизм;
• прицепное устройство.

Колеса на телегу тракторную могут быть различных размеров, что позволяет подобрать оптимальный вариант с учетом специфики местности, в которой планируется эксплуатация прицепа.

Технические характеристики

Важно помнить о том, что вес тракторной телеги и другие технические характеристики подобных изделий напрямую зависят от выбранной модели. При самостоятельном изготовлении устройства у мастера есть возможность внести в чертежи необходимые изменения, что позволит адаптировать его для решения конкретных задач

Самой популярной моделью прицепа заводского производства является 2ПТС-4,5, на примере которого целесообразно изучить технические характеристики подобных устройств:

• габариты (ДхШхВ) — 6,12х2,41х1,98 м;
• снаряженная масса — 2 тонны;
• грузоподъемность — 4,5 тонны;
• объем кузова — 5 м3;
• стороны разгрузки — 3;
• тормозная система — пневматического типа с барабанными механизмами.

Прицеп на трактор можно изготовить самостоятельно Изделие подойдет для эксплуатации с трактором, чей тяговый класс не менее 1,4. При этом минимальный срок службы такого прицепа составляет 7 лет, согласно заявлениям производителя. Подобные параметры делают покупные прицепы оптимальным решением для длительной эксплуатации в интенсивном режиме, выполнения работ повышенной сложности.

Для бытовых задач, перевозки небольших объемов груза подходящим вариантом станут самодельные аналоги, поскольку стоимость покупного прицепа данной модели начинается от 250 тысяч рублей.

Собираем ходовую часть

Для создания удобного водительского кресла много деталей вам не понадобится. Части, которые испытывают большую нагрузку, это поворотник, а также дышло, поэтому их необходимо укрепить ребрами жесткости. Чтобы прикрепить водительское место к мотоблоку – нужен шарнир.

Как говориться «не нужно придумывать велосипед». Отличным вариантом будет конструкция – «труба в трубе». Благодаря такому соединению получается подобие шарнирной системы, благодаря чему колесная база водительского места самостоятельно поворачиваться. Такое соединение снижает вероятность деформации тележки для прицепа.

Устанавливать водительское место к центральной трубе следует на болты, а также шпильки и контргайки. Предварительно выточите в трубе продолговатое отверстие для качественного фиксирования болта, и свободного вращения.

Рессоры, навесы и колеса устанавливают от любых автомобилей и мотоколясок, но в строгом соответствии с предполагаемыми нагрузками. Данные детали желательно приварить к балке, окончания при этом нужно присоединить к лонжерону.

Для дышла зачастую берут трубу сечением (60×30 мм), которую нужно приварить к передней части лонжеронов. Лучи краями необходимо приварить к тяговой сцепке. Таким образом выходит некий аналог заводского варианта дышла.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация
Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

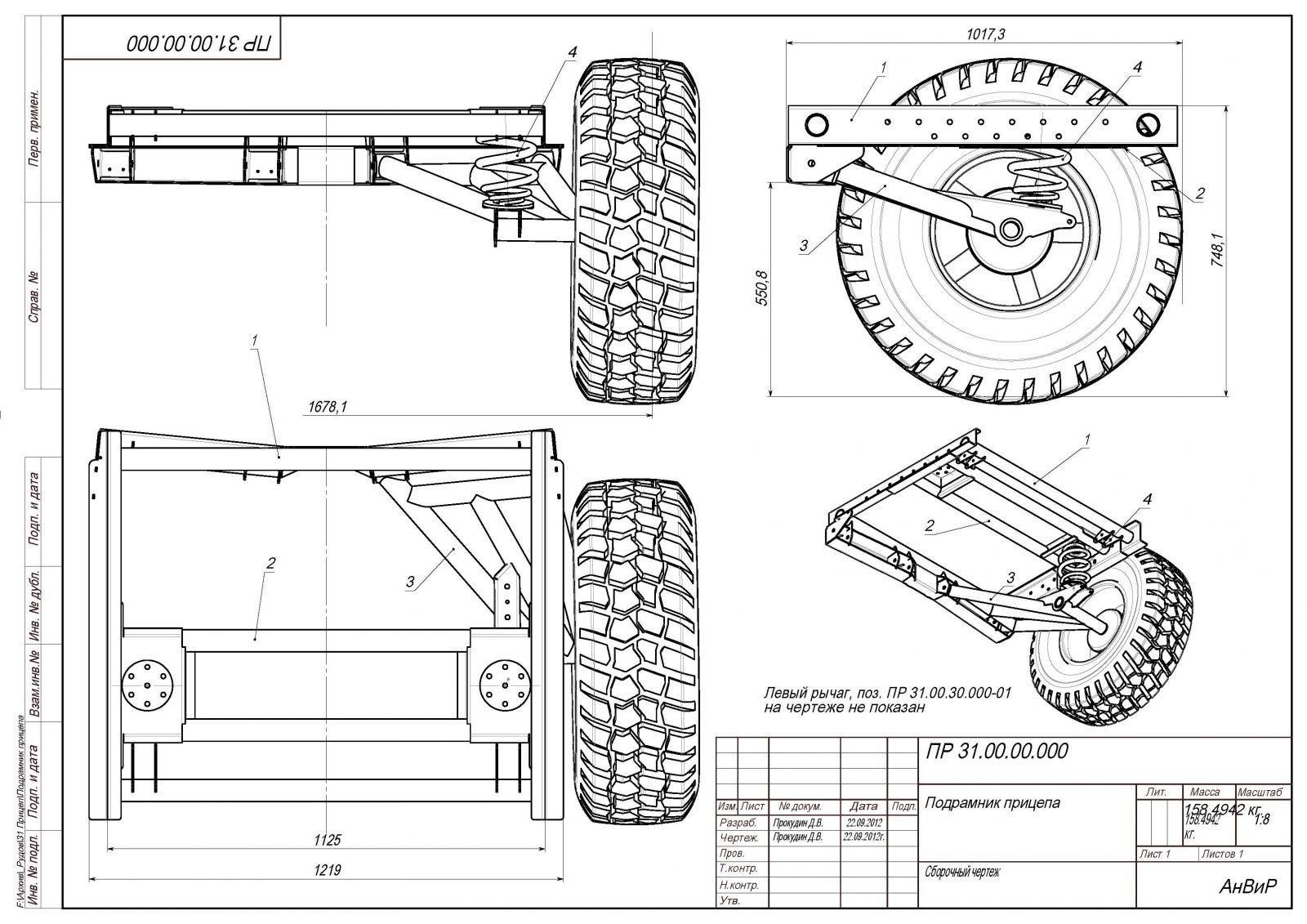

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий

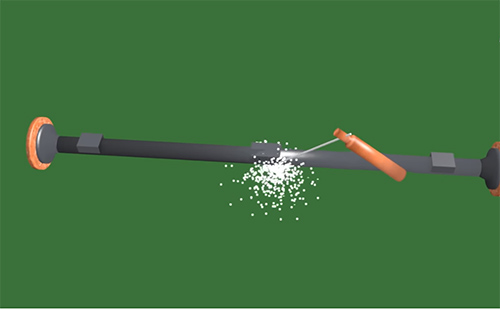

	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

• крепим барабан на ступице одного из колёс;
• к тормозному диску привариваем отрезок трубы;
• надеваем механизм на ось;
• на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

• откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
• запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
• небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Устройство прицепа на трактор

Перед началом создания собственного прицепа важно знать его устройство и конструктивные особенности. Состоит из следующих деталей:

• бортовой кузов;
• несколько колес и ходовая часть;
• основа — металлическая рама;
• механизм для подъема кузова;
• прицепное для соединения с трактором.

Также в зависимости от сферы использования и требуемых характеристик, выделяют два вида прицепов:

1. С одной осью — самая простая и популярная модель, особенно актуальна для транспортировки сыпучих или иных материалов;
2. С двумя осями — имеют мощную конструкцию и поэтому позволяют перевозить тяжелые грузы и материалы.

Функции трактора

Любой трактор должен иметь возможность выполнять несколько функциональных обязанностей, ведь работа его направлена на фермерские и приусадебные хозяйства. Если использовать навесное оборудование, трактор способен:

• собирать снег зимой;
• собирать урожай в садах, полях, фермерских участках;
• перевозить различные грузы;
• пахать и обрабатывать землю.

И без прицепа выполнить такие задачи бывает невозможно, а значит каждый кто покупает трактор, должен позаботиться о таком оборудовании как прицеп. Используя прицеп-самосвал, вы с легкостью выполните такие задачи как сбор и выгрузка урожая, перевозка рассады, транспортировка урожая, строительных материалов и многое другое.

Как сделать на трактор прицеп

Мы рекомендуем изготавливать одноосные прицепы своими руками, они простые и не требуют особых затрат и навыков. К основным этапам создания можно отнести:

1. Создание чертежа будущего, который создается на основе таких показателей как будущее применение, грузоподъемность, размеры каждой детали и т. д.;
2. Заготовка необходимых материалов — швеллеры, стальные листы, трубы, колеса, фанерная доска, ходовой блок. Старайтесь выбирать металлические материалы хорошего качества.
3. Изготавливается рама, в которой обязательно нужно сделать переднюю траверсу, присоединить сваркой крепления для центральной оси и создать прочную заднюю балку.
4. При помощи шарниров и лонжеронов (боковые) создается основа колес. При этом закрепляется ось к раме.
5. Создание кузова. Основным материалом послужит листовая сталь, которая подбирается достаточной толщины и качества.
6. Изготовление прицепного оборудования, в процессе работы вам нужно создать баланс между креплением дышла и рамы прицепа.
7. Создание и монтаж механизма для опрокидывания. Создать его самому крайне сложно, поэтому берется готовый гидроцилиндр и крепиться к кузову. Его задача — опрокинуть кузов и высыпать груз. При желании можно обойтись без такого механизма.
8. Обкатка прицепа, проводиться посредством недолгого движения без нагрузки на прицеп.

Важным этапом является установка колес, отличным преимуществом будет то, что на самодельный прицеп можно устанавливать колеса и даже рессоры с различных автомобилей. Но учитывайте тот момент, что устанавливать колеса нужно по центру прицепа для равномерной нагрузки.

Видео
