Заточка цепи бензопилы: как заточить своими руками в домашних условиях, правильный угол, как точить на станке

Другие варианты

Пильную цепь можно заточить и с помощью других подручных инструментов. Действуя правильно и последовательно, можно добиться неплохих результатов даже без станка. Основная сложность здесь заключается в том, что зафиксировать рабочую область, а также вывести нужный угол при работе с электроинструментом на весу практически невозможно.

Болгаркой (УШМ)

Несмотря на то что этот метод довольно часто упоминается в качестве альтернативы станочной заточке цепи, рекомендовать его к применению сложно. Даже опытные мастера не справляются с задачами идеально. Что уж говорить о новичках. Сложность с фиксацией определенного угла заточки требует использования вспомогательных приспособлений.

К сложностям при использовании болгарки также можно отнести высокий риск разрыва цепи

При любом неосторожном движении режущий элемент УШМ может повредить шарнирное соединение. В этом случае открепившийся участок цепи отлетит произвольно, повышая вероятность получения травмы для мастера, производящего работу

Процесс заточки заключается в подводе звена цепи к пильному диску. Продолжительность контакта лучше делать такой же, как на станке. Это снизит риски перегрева металла. Цепь лучше оставить на шине, как и при ручной заточке. В остальном порядок действий будет следующим.

На УШМ устанавливается диск. Лучше выбирать отрезной круг для работ по металлу с показателями толщины до 2 мм.
Между цепью и шиной устанавливается буфер. Можно взять кусок щепки или другой подручный материал.
Выполняется заточка

Важно заранее вымерить нужный угол.
Подтяжка цепи. Она понадобится после заточки любым способом.

У заточки зубьев бензопилы с использованием УШМ есть очевидные достоинства. Это скорость работы, отсутствие дополнительных затрат, если инструмент уже в наличии. Недостаток тоже вполне очевиден — слишком высокие риски, необходимо тщательно соблюдать технику безопасности при работе с болгаркой.

Дрелью или бормашиной

Использование этого типа инструментов предполагает проведение работ по аналогии с ручной заточкой. Механизация позволяет несколько ускорить процесс. Но и здесь нужно следить за точным позиционированием рабочей области. Для использования в сочетании с дрелью и бормашиной выпускаются специальные точильные комплекты, включающие в себя следующие элементы оснастки:

направляющую;
центрирующей линейки;
шлифовальных насадок разного диаметра с округлым профилем.

Хвостовик сменного надфиля фиксируется в патроне электроинструмента. Подбирается он по диаметру, с учетом соответствующего шага пильной цепи. После этого на бормашину или дрель устанавливается оснастка, ослабляется ее регулировочный винт. Его выравнивают и фиксируют по линейке.

Инструмент подносится к зубу цепи, активируется вращение наконечника. Надфиль, как и при станочной обработке, протачивает сразу все стороны зубца. Средняя продолжительность обработки всей ленты составляет не более 15 минут.

Как заточить ножовку

Чтобы заточить ножовку по металлу или по дереву своими руками необходимо:

Выполнить подготовительные работы.
Определить для каких целей применяют пилу.
Выполнить заточку с параметрами, учитывающими целевое назначение инструмента.

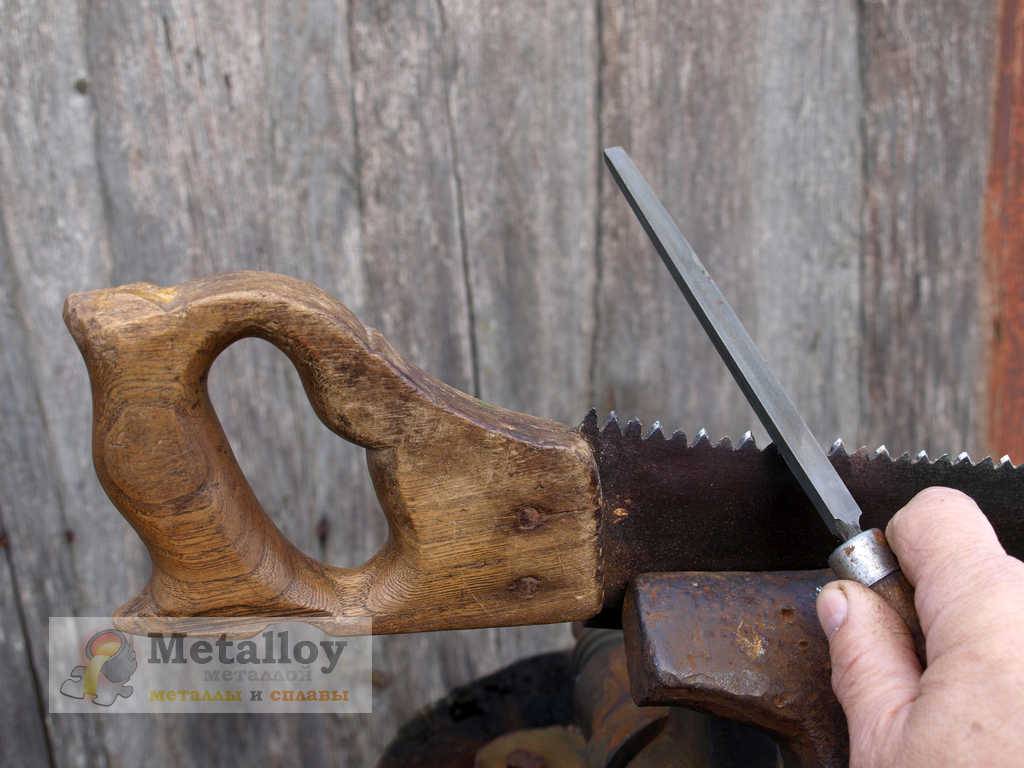

Заточка пилы напильником

Подготовка

Для заточки ножовки по дереву необходимо подготовить весь необходимый инструмент. Затем устранить возможные виды загрязнений до чистого металла и оценить возможность восстановления полотна. На основании осмотра подбирают способ затачивания.

Заточка

Заточка ножовки по металлу или дереву для продольного распиливания или универсального выполняется двумя способами:

Прямым. Напильником под углом 90 в горизонтальном направлении к полотну удаляют слои с граней зубцов. Затем переставляют полотно в зажиме обратной стороной и проделывают аналогичную обработку дальних зубцов.
Косым. Отличается от прямого способа углом заточки, который составляет 80. Сначала обрабатывают зубья одного ряда, а потом и другого.

Для заточки универсальной пилы потребуется грубый надфиль или напильник с ромбическим сечением. Выбор способа зависит от особенностей обработки заготовок и предпочтений мастера.

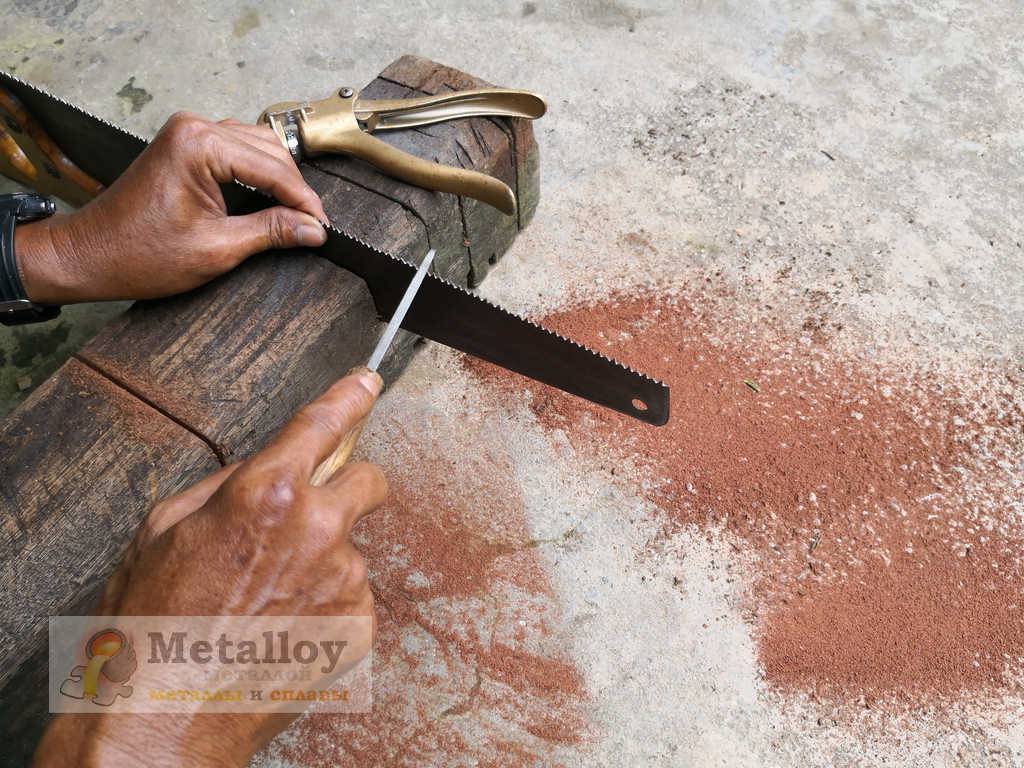

Заточить ножовку по дереву в домашних условиях можно следующим образом:

Подобрать напильник с трёхгранным сечением со специальными насечками для удобства точения.
Зафиксировать полотно под углом 45-50 к рабочей поверхности.
Напильником в направлении параллельном столу под углом к зубцам от 60 до 75 выполнить заточку.

Чтобы восстановить тупые зубцы сначала точат нечётные резцы, а затем чётные. После нечётных полотно разворачивают в обратном направлении и точат чётные.

Основные правила точения:

режущий инструмент следует двигать равномерно с одинаковым усилием;
для удаления заусенцев применяют напильники с небольшими насечками;
по окончании работ требуется выполнить проверку остроты зубцов.

Заточка ножовки по дереву

Разводка зубьев

Развод зубцов требуется для исключения застревания полотна в распиле. Процесс заключается в отгибании зубьев относительно полотна в две стороны на одинаковый угол и расстояние. В результате правильной разводки должны быть сформированы свободные зазоры, которые помогут при резании упростить ход полотна в распиле.

Стандартом считается разводка на расстояние не более 2 мм. В зависимости от особенностей применения отгиб делают таким:

для обработки сухой древесины — от 0,3 до 0,5 мм;
для сырой древесины — от 0,5 до 1 мм.

Подбор угла отгиба проводится на основе следующего принципа: больший угол позволит пилить с широким пропилом, а меньший — с большими усилиями, но меньшей шириной распила.

Для отгиба применяют специальные приспособления. Полотно зажимают в струбцине, устанавливают на рабочую поверхность. Затем аккуратно отгибают зубья при помощи металлической плашки на такое расстояние, чтобы не сломать их.

Пошагово разводка выполняется следующим образом:

Делаются прорези в качестве меток для определения толщины полотна.
Зубец фиксируется в проделанном отверстии и отгибается плашкой до отмеченной точки упора.
Аналогичная процедура выполняется со всеми оставшимися зубцами.

Выравнивание высоты

Проверка высоты выполняется следующим образом:

на ровную гладкую поверхность кладут лист бумаги, имеющий единый цветовой оттенок;
располагают полотно над ним, прижимают равномерно, чтобы торцевая поверхность полотна была параллельна;
убирают пилу, затем смотрят на равномерность следов прижатия;
при наличии выступающих зубцов выполняют аккуратное спиливание напильником до общего уровня.

Ровное расположение зубьев требуется для выполнения ровного распила материала. Неоднородная нагрузка на зубцы приводит к их усиленному износу. Поэтому после разводки обязательно требуется их выравнивание.

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

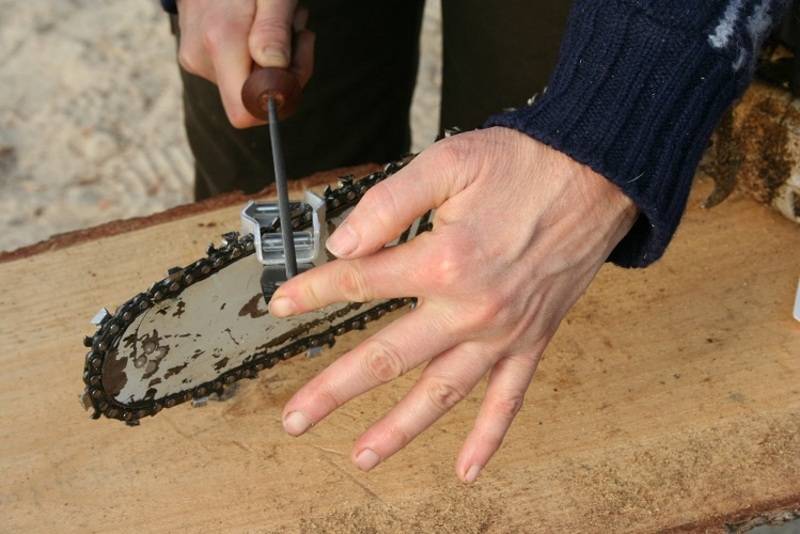

Заточка напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

Закрепить цепь на струбцине.
Выставить напильник для заточки цепи по шаблону.
Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

Ослабить винт, который зажимает цепь.
Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
Выполнить заточку согласно всем выбранным параметрам.
Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

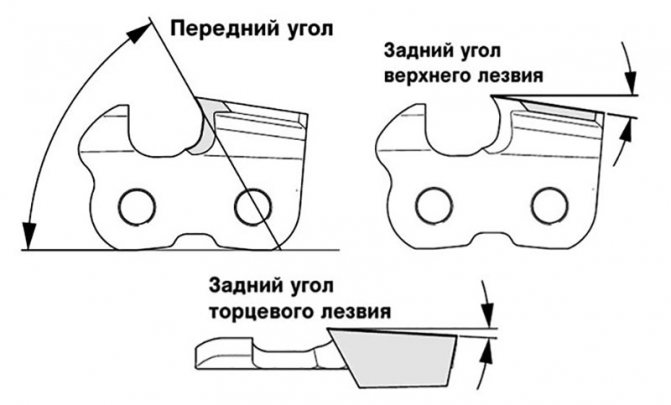

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Виды заточки пильных цепей

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

Как наточить с помощью специального оборудования?

Наиболее удобный способ заточки пилы – использование специальных инструментов и станков. Это позволяет быстро провести работу любой степени тяжести. Приобретая бензопилу, рекомендуется сразу купить шаблон для определения значений торцевого и верхнего лезвия, переднего угла кромки. Помимо этого, нужен напильник для устранения мелких недочетов.

На ручном станке

Рисунок 2 – Заточка на ручном станке На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

На электрическом станке

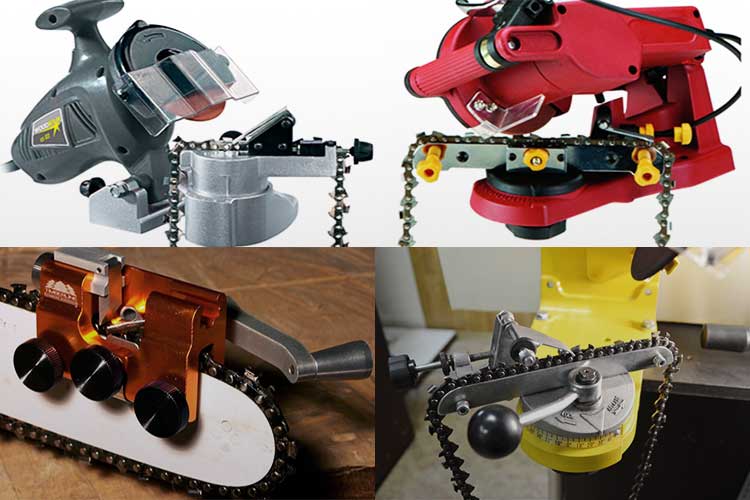

Рисунок 3 -Электростанок для заточки пильной гарнитуры Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В

При выборе устройства обращать внимание на следующие особенности:

наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
возможность коррекции угла заточки;
сменные шлифовальные круги в комплектации;
стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор. Для удобства и точности работы на всех моделях имеется измерительная шкала, с помощью которой можно оценивать степень заточки всех составляющих зубьев цепи.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Угол заточки на станке

На качественном инструменте всегда есть разметка, с помощью которой можно оценить качество заточки. При работе нужно ориентировать на ее показатели, чтобы сохранить производительность гарнитуры. В таблице указаны основные характеристики зубьев в зависимости от шага цепи и особенностей звеньев.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Возможные способы и методы заточки цепи

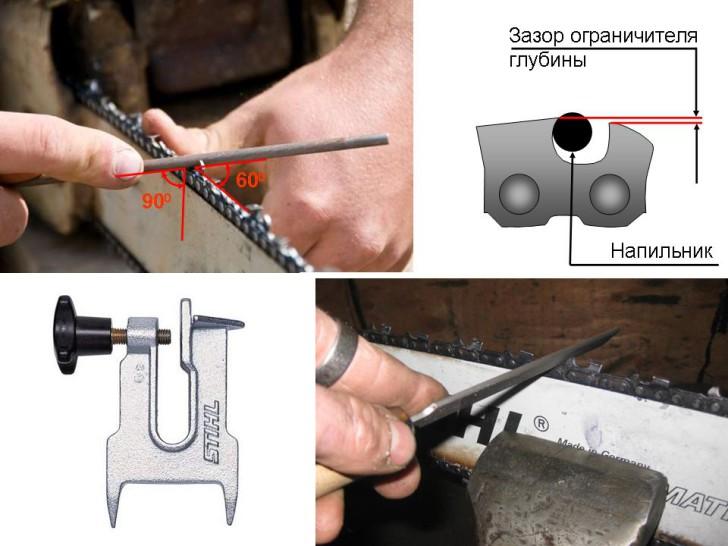

Работаем напильником

Лучшее решение – это простые «прибамбасы» для точильных работ. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и пр. Конструктивно, «приспособы» могут отличаться, но функционал имеет общую логику.

Диаметр круглого напильника напрямую зависит от размера цепи:

— Цепи с ø 1,3 – требуют напильник ø 4 мм (применяется гораздо чаще);
— Цепи с ø 1,6 – требуют напильник ø 5,2 мм;
— Для заточки ограничителя глубины, используют плоский напильник.

Процесс заточки

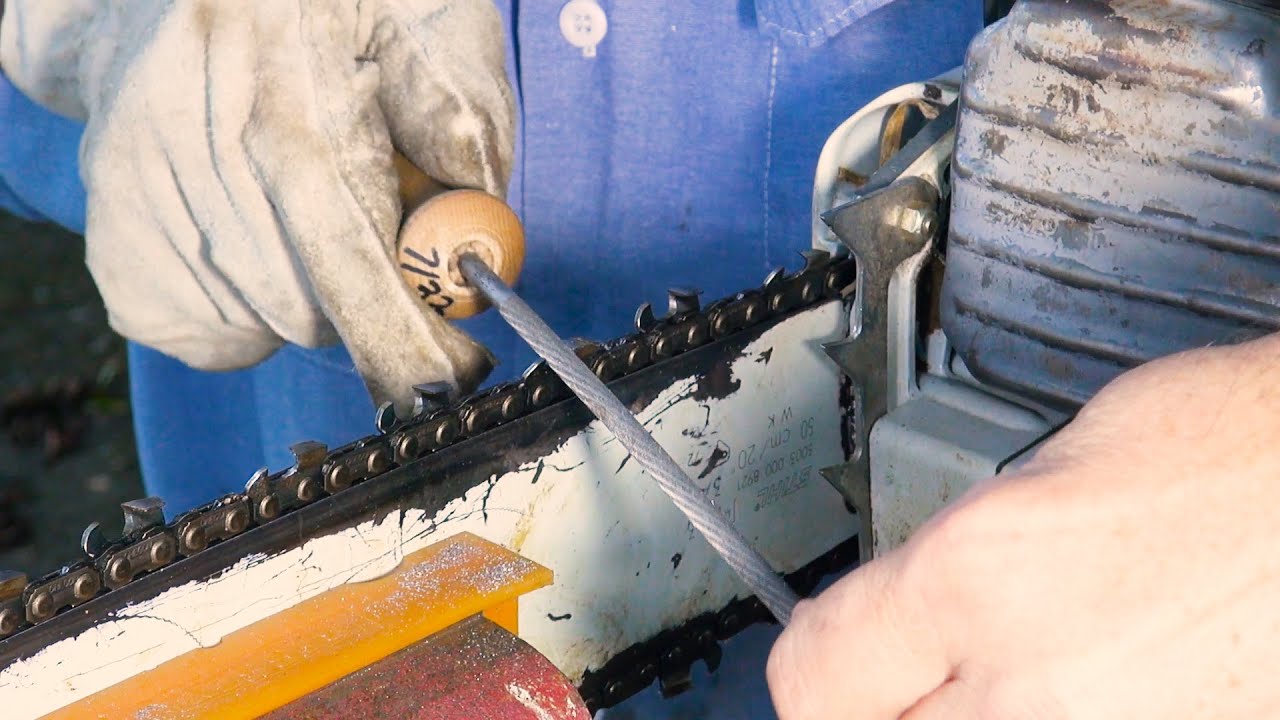

Предварительно «включив» цепной тормоз, крепко зажмите шину бензопилы в тиски (крепко зажатая пила – залог успешной заточки)
Установите шаблон так, чтобы «стрелка» была направлена к «носу» шины. Обязательно пометьте (можно мелом) тот зуб, с которого начали заточку, иначе можете пойти по второму кругу;
Выполняйте заточку в сторону, указанную стрелками. Помните, на каждом зубе цепи имеется специальная заводская насечка. Она указывает максимальный угол заточки.
Кроме режущего зуба, на каждом звене имеются ограничители. Их заточка проводится по мере надобности. Это необходимо в том случае, когда в результате заточек снижается высота зуба, и появляются проблемы в работе бензопилы. Как правило, ограничитель подтачивают через 2-3 заточки зубьев;

«Если навыков в заточке нет, лучше начинать с недорогих цепей».

Рекомендации:

Напильник не должен заходить за верхнюю часть режущей кромки, более чем на 1/5 рабочей части напильника. Нажим проводится с одинаковым усилием;
Движение точильного инструмента выполняется в одну сторону «от себя», причём кол-во движений для каждого зуба должно быть равным;
Для заточки вертикальной плоскости, положение напильника должно быть под прямым углом;
Для заточки горизонтальной плоскости, положение напильника, под углом 20-30°
Если есть зубья разной высоты, ориентир – самый маленький.

Достоинства: Возможность «зарядить пилу» в полевых условиях. При этом дёшево.

Недостатки: Занимает время и силу. При этом быстро «убивает» напильник. Кстати, о напильниках: лучше заплатить немного больше и взять качественный товар , чем приобрести за 40-50 рублей и выбросить его после первой же заточки (проверено на практике). И ещё, если цепь так «хорошо пропахала» почву, что её режущая кромка изменила первоначальную форму, точить напильником – трудно и совсем не быстро.

Точим болгаркой

Процесс (с виду легко, но на самом деле — сложно)

Цепь также остаётся на шине;
Крепим на болгарку отрезной диск по металлу толщиной 1,5-2 мм. Желательно брать не новый, то есть, с подработанной кромкой;
Перед цепью и шиной ставим преграду (щепка сойдёт);
Проводим заточку под нужным углом;
По завершении работы, цепь надо, как следует, подтянуть.

При профессиональном подходе и «набитой руке», количество заточек может в данном случае быть более 7.

«Новичку, лучше не «экспериментировать» с пилой, цепью и. своими частями тела!»

Достоинства метода: Быстро, дёшево и не отнимает силы;

Недостатки: Нужны особые навыки, твёрдая рука и умение соблюдать технику безопасности.

Электрические заточные станки

Они оснащены специальными функциями настройки, помогающими расположить цепь под определённым углом. При этом, возможно точно и аккуратно подвести диск к зубьям цепи. Есть станки, оборудованные автоматическими тисками. Они включаются при подводе диска к затачиваемой кромке. Удобство и функциональность, конечно высокая. Можно найти модели и по «подъёмным» ценам.

Станки с «ручным приводом»

Конструкция такого станка похожа на лучковую пилу. Только, там где расположено полотно пилы, находится круглый напильник. Таким станком можно точить и править зубья, подгоняя соразмерность верхних кромок к наименьшему (контрольному) размеру. Механизм позволяет точно выставить параметры. После настройки по «контрольному» зубу, заточка проводится двумя-тремя движениями. А дальше переход — к следующему зубу.

Когда необходимо сточить ограничитель, круглый напильник меняем на плоский.

Достоинства метода: Позволяет качественно, удобно и без больших физических затрат заточить зубья, в том числе, потерявших первоначальную форму.

Недостатки: Цена инструмента и удалённость от возможного участка эксплуатации пилы.

Что выбрать для заточки, решать Вам. Это связано с тем, как часто Вы работаете бензопилой. От аккуратности обращения с ней. От качества купленной цепи. Ну и, конечно, от возможности потратить энную сумму. Сравнивать методы нельзя, ибо как гласит немецкая поговорка — «яблоки надо сравнивать с яблоками».
