Инкубатор из картонной коробки

Использование коробки из картона является весьма дешевым способом сделать инкубатор, но не стоит рассчитывать, что получившаяся конструкция будет прочной и прослужит века. Работы выполняются в следующем порядке:

Необходимо взять коробку, размеры которой рассчитываются исходя из количества планируемой инкубационной продукции. Внутренняя часть короба обклеивается бумагой несколькими слоями или войлоком.
Проделываются отверстия куда будет выходить электропроводка. С внутренней стороны крепят 25Вт лампочки в количестве 3-х штук. Они должны быть выше на 15 см чем кладка инкубационных материалов

Имеющиеся в наличии щели, даже там, где проводка заделывают ватой, но при этом важно не забыть о наличии отверстий для вентиляции.
Изготовление деревянных лотков для яиц и монтажных реек (для установки лотков), дверцы.
Разместить внутри инкубатора термометр, внизу поставить емкость с водой, прорезать сбоку коробки смотровое окошечко.

Почему необходимо переворачивать яйца

Если пренебрегать своевременным и регулярным переворотом яиц, из них не вылупится крепкого и здорового перепелиного потомства.

Если окунуться в биологию, то можно понять, что желток имеет меньший удельный вес, чем белок. Соответственно, он будет всегда подниматься вверх. И если яичко все время будет лежать на одной стороне, то эмбрион рискует приклеиться к скорлупе и погибнуть.

Фермеры говорят, что перепелиные яйца нужно переворачивать не менее четырех раз в сутки, то есть каждые шесть часов.

Таким образом, равномерно прогревается все яйцо, органы будущего зародыша развиваются постепенно, обеспечивается правильное положение эмбриона к концу инкубации.

Манипуляции с инкубационными яичками повышают не только выводимость, но и здоровье всего поголовья перепелов.

Проводили опыты, показавшие в результате, что яйца, которые ни разу не переворачивались, дали 15% потомства. В то время, как два переворота в стуки обеспечило 45% выводимости, а шесть поворотов — 85%.

Стоит отметить, что на вывод перепелов никак не повлияло, с какого для начали перевороты: с первого или третьего.

Как сделать автоматический инкубатор для яиц в домашних условиях?

Прежде чем изготовить инкубатор своими руками, надо ознакомиться с особенностями создания конструкции.

Расчет размера

Рекомендуется заранее разобраться с габаритами будущей инкубационной конструкции. Чтобы определить размер, придется заранее решить, сколько кур будет выращиваться. Именно от этого зависит количество яичек, которые будут заложены в инкубатор. Помимо этого, габариты устройства зависят от материала изготовления и особенностей используемой системы обогрева.

Чаще всего птицеводы делают конструкции, в которые помещается по 100 яичек. При этом каждая ячейка под яйцо должна иметь диаметр не меньше 40 миллиметров и глубину около 75 миллиметров.

Необходимые инструменты и материалы для работы

Перед изготовлением инкубатора необходимо заранее заготовить материалы и инструменты для проведения работ. Для сборки конструкции понадобятся:

Дрель. Это незаменимое устройства, с помощью которого создаются отверстия для установки крепежных элементов.
Монтажный клей. Некоторые детали конструкции нельзя крепить шурупами или гвоздями. Вместо этого их соединяют при помощи специального монтажного клея.
Нож. Используется для разрезывания тканевых или резиновых материалов.
Лампочка. Применяется при организации обогрева внутри инкубатора.
Холодильник. Из него создается корпус конструкции.
Гигрометр. Его используют для наблюдения за уровнем влажности в устройстве.
Терморегулятор. Незаменимая деталь автоматизированных инкубационных систем, которая контролирует показатели температуры.

Корпус инкубатора

Эффективность дальнейшей работы созданного устройства напрямую зависит от подготовки корпуса. Поэтому необходимо заранее ознакомиться с тем, как правильно его создавать.

Корпус под инкубатор можно сделать из старого ненужного холодильника. Для этого из него извлекают морозильную камеру и другое оборудование, которое встроено внутрь. Затем в стенах холодильника делаются небольшие отверстия, с помощью которых выполняется циркуляция воздуха. После организации вентиляционной системы внутрь можно устанавливать лоточки под яйца.

Система лотков

Система лотков, которые устанавливаются внутри конструкции, выполнена в виде сетки. Внутри нее устанавливается небольшая решетка с ячейками под яйца. Такие лотки отличаются между собой количеством ячеек. Чаще всего используются системы, которые вмещают сотню яичек. Однако для более компактных конструкций используют менее вместительные системы, в которых находится всего 60-70 ячеек.

Для автоматизированных систем используются модели лотков, оснащенные специальными бортиками для поддержания яиц. Их изготавливают из прочного картона или поролона.

Нагревательный элемент

Людям, которые решили собственноручно делать инкубатор, придется обустроить обогревательную систему. В качестве нагревательных элементов пользуются лампами накаливания мощностью 40 Вт. Они размещаются в верхней и нижней части холодильника. При этом располагать их надо таким образом, чтобы лампочки, находящиеся внизу, не мешали. Поэтому перед организацией системы обогрева надо все тщательно продумать и сделать схему расположения.

Особенности содержания и ухода за курами летом на даче, выращивание и разведениеЧитать

Также надо установить один из трех разновидностей терморегулятора:

барометрический;
биметаллический;
электроконтакторный.

Вентилятор

При организации вентиляционной системы внутри конструкции придется установить небольшой вентилятор. Он нужен, чтобы улучшить циркуляцию воздуха через просверленные отверстия. Для холодильника выбирают вентилятор, отвечающий следующим требованиям:

возможность работы от сети 220В;
диаметр конструкции не меньше тридцати сантиметров;
производительность около ста м3/ч.

Автоматический поворотный механизм

Для поворота выложенных яиц используют специальный поворотный механизм, который должен срабатывать не менее двух раз в день. Выделяют две основные разновидности систем, которые используются в инкубаторах:

Рамочная. Такой механизм сталкивает яички при помощи небольшой рамки.
Наклонная. Это распространенная система, используемая чаще всего. В этом случае все яйца переворачиваются из-за наклона наполненных лотков.

Изготовление устройства

Существует несколько вариантов создания инкубатора своими руками дома. В качестве основы вы можете использовать старый холодильник или коробку. Также данное устройство может быть собрано при помощи пенопласта. Ниже представлены схемы наиболее популярных конструкций, которые можно сделать самому.

Инкубатор из коробки

Для начала необходимо прорезать в боковой грани коробки небольшое отверстие для вентиляции, а в крышке ящика закрепить патроны для лампочек.
Для 60 куриных яиц нужно будет вставить 3 лампочки мощностью 25 Вт. Они должны располагаться на расстоянии 15 см от лотка.
Для надежности рекомендуется обшить все грани коробки фанерой или ДСП-листами.
Ниже яиц необходимо расположить ёмкость с водой. Площадь испаряемой поверхности зависит от объема корпуса и подбирается опытным путем при помощи гигрометра.
Лоток для яиц устанавливается посредине коробки.
Рекомендуется выбрать гироскоп и термометр, данные которых можно будет просматривать не открывая коробку. Отрывать крышку ящика рекомендуется только для переворачивания яиц.

Простой инкубатор из коробки

Из пенопласта

Пенопласт владеет отличными термоизоляционными свойствами, к тому же большинство фермеров смогут найти этот материал у себя дома. Именно поэтому инкубаторы своими руками очень часто делают из пенопласта. Принцип его изготовления во многом похож на создание конструкции из картонной коробки. Но вы можете самостоятельно выбрать размер корпуса исходя из желаемого количества яиц.

Для начала надо сделать из листов пенопласта ящик. Это можно без проблем выполнить своими руками, воспользовавшись клейкой лентой. Просто вырежьте грани нужного размера и скрепите их в ящик удобным для вас способом.
Подобная конструкция обеспечит высокую теплоизоляцию и позволит использовать для обогрева лампочки мощностью около 20 Вт. Конечно, вы можете включить в конструкцию специальные обогреватели, но вариант с лампочками является наиболее бюджетным и они прекрасно справляется со своими функциями.
Как и в предыдущей конструкции, лампочки рекомендуется вставлять в верхнюю крышку на расстоянии около 15 см от яиц.
В качестве лотка можно использовать готовую конструкцию, либо сделать его из деревянных планок. Лучше всего разместить лоток посредине самодельной коробки, чтобы расстояние до ёмкостей с водой и нагревательных элементов было примерно одинаковыми.
При изготовлении подобного инкубатора своими руками, не забудьте оставить пространство между лотком и стенами, ведь циркуляция воздуха очень важна при выводе кур дома.

Яйца в пенопластовом инкубаторе

С автоматическим переворотом

Сложнее всего в домашних условиях сделать инкубатор с автоматическим переворотом яиц. Но такая конструкция поможет максимально условно выводить кур дома, ведь регулярный переворот яиц является важнейшим фактором. Подобный механизм будет незаменим для людей, которые часто отлучаются и не могут уделять достаточно внимания выводу кур из яиц. Кроме того, такая конструкция позволит свести к минимуму количество открываний крышки, что также является очень важным фактором.

Самым простым способом реализации автоматического переворота является покупка готовых лотков со специальным механизмом. Такое устройство обойдется в разы дешевле, чем готовый инкубатор, но вам нужно будет создать подходящий корпус, а также приобрести термометр и гироскоп. Для сборки дома отлично подойдет корпус старого холодильника. Он обладает хорошей теплоизоляцией, а также удобной дверцей. Вам нужно будет выполнить такую последовательность действий:

Демонтировать лишние части, в том числе морозильную камеру.
Вырезать окошко в двери и застеклить его.
Закрепить лотки с автоматическим переворотом там, где ранее были полки.
Установить 4 лампочки в нижней части холодильника и 2 в верхней.
На дно установите резервуар с водой.
Закрепите термометр и гироскоп так, чтобы их было видно в окошко.

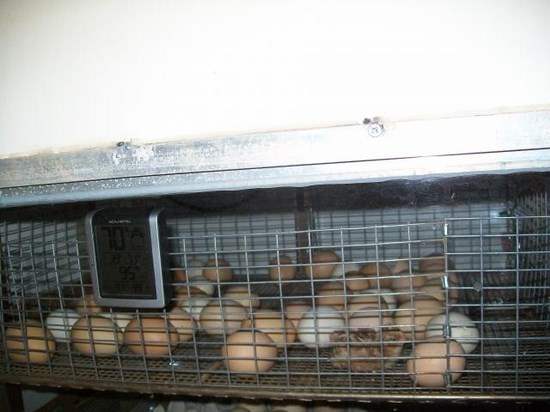

Яйца в инкубаторе из холодильника

Фотогалерея

Представленные ниже фотографии и чертежи помогут вам изготовить устройство для вывода птенцов дома. Еще больше информации вы сможете найти на видео.

Вертикальный инкубатор из холодильника с полуавтоматическим переворачиванием яиц

Эта разновидность инкубатора из холодильной установки воплощается в жизнь сложнее, чем предыдущие, однако, с ее помощью можно значительно сократить временные затраты на самостоятельное переворачивание яиц. Нет, инкубатор не станет делать его самостоятельно, однако, перевернуть ячейки впредь можно будет одним движением.

Принцип изготовления схож с предыдущим описанным способом, однако, есть существенные отличия в монтаже дополнительных механизмов. Придется затратить немного больше времени, но и полученный результат заставит вас испытать настоящее удовольствие.

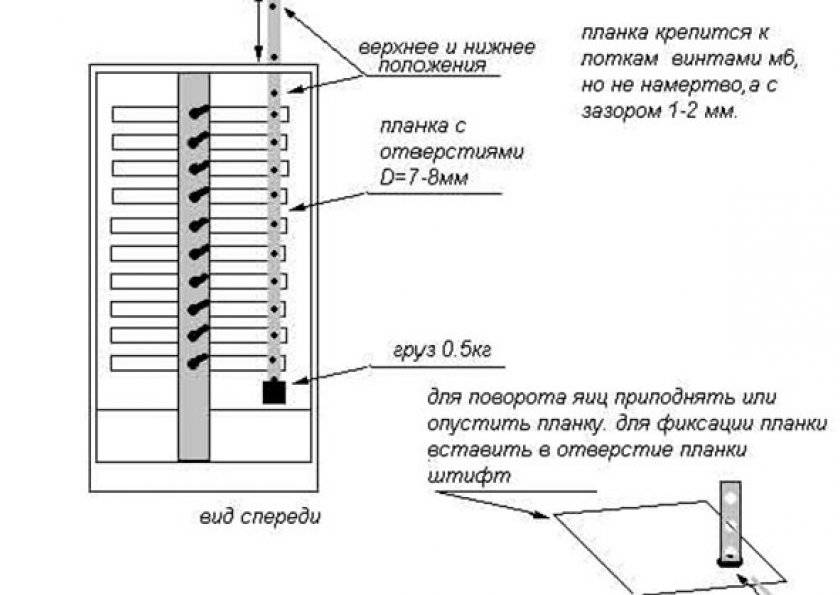

Чертеж вертикального инкубатора из холодильника, направление циркуляции воздушных потоков

Материалы и инструменты

ненужный холодильник;
терморегуляционный элемент;
штифт;
лотки для яиц из пластика или металла;
оси, изготовленные из металла, 8-9 миллиметров в диаметре;
нагревательный элемент;
Нагревательный элемент для инкубатора
маленький вентилятор, например, от системного блока компьютера;
стойки из металла, толщиной в 4-5 сантиметров;
трубки дыхательные, диаметром в 3 сантиметра;
Дыхательные трубки
любой груз весом в 500 грамм;
винты;
емкость для воды, по типу кошачьего лотка;
планка с проделанными отверстиями, диаметром в 6 миллиметров;
подушки из резины;
электрические и обычные строительные инструменты.

Приступаем к постройке

Шаг 1.

Срезаем внутри секцию, отделяющую морозильную и холодильную камеры, если такая имеется в конструкции. Извлекаем изнутри все лишнее и заделываем щели, по аналогии с инструкциями для второго и первого способа.

Шаг 2.

Обрабатываем корпус будущего полуавтоматического инкубатора чистящими средствами и антисептиками, насухо вытираем и подготавливаем к установке основных деталей.

Вариант вертикального инкубатора из холодильника

Шаг 3.

Находим центр передней двери и задней стены холодильной установки и по этому уровню устанавливаем стойки, которые закрепляем в корпусе устройства с помощью саморезов по металлу. В стойках проделываем отверстия на уровне полок.

Саморезы по металлу

Шаг 4.

В каждый ячеистый лоток для яиц вставляем ось из металла, диаметр которой составит примерно 8-9 миллиметров. Обеими концами устанавливаем ость в стойки, получая ровные ряды ящиков между ними.

Этап сбора вертикального инкубатора

Шаг 5.

Закрепляем на ящиках для яиц планку из металла, используя в качестве крепежа винты. Зазор должен составлять не менее двух миллиметров. С нижней стороны планки необходимо подвесить пятисотграммовый груз, в роли которого может выступить абсолютно любой тяжелый предмет. В свободную часть планки снизу крепится штифт, который играет роль предохранителя, не давая уйти во внутрь из-за давления подвешенного груза.

Крепление планки к лоткам, установка груза

В верхней части инкубатора планка проходит наружу корпуса. Для этого нужно высверлить щель в верхней части холодильника.

Шаг 6.

Устанавливаем дыхательные трубки в боковину холодильника, просверлив соответствующие отверстия в корпусе, вверху и внизу, каждый раз примерно на уровне третей части высоты.

Шаг 7.

Оборудуем освещение и тепло, установив на задней панели холодильника три лампы, мощностью примерно в 100 Ватт. Согласно схеме, подключаем к ним терморегуляторное устройство.

Установка элементов инкубатора из старого холодильника

Шаг 8.

Вентиляция в виде детали от компьютера или маленького бытового вентилятора устанавливается так, чтобы воздух в обязательном порядке проходил через нагревательные элементы.

Бытовой вентилятор

Шаг 9.

Наполняем поддон водой и устанавливаем на дно инкубатора.

Все, полуавтоматический инкубатор готов! Чтобы перевернуть яйца, нужно лишь поднять планку вверх, а затем отпустить ее, закрепив штифтом в другую дырку. Во время осуществления этой процедуры, прикрепленные к ней лотки наклоняться в другую сторону, сменив положения зародыша внутри яйца, а также подставив другую сторону под нагрев. Так вы сэкономите уйму времени на ручном перекладывании яиц и получите качественное и здоровое пернатое потомство.

Выведение птенцов в самодельном инкубаторе

Однако, все мы понимаем, что полуавтоматический инкубатор – еще не идеал. Поэтому советуем вам не принимать решение прежде, чем прочитаете следующую инструкцию, с помощью которой сможете изготовить полностью автоматический инкубатор!

Основные требования, предъявляемые к инкубатору

Приступая к изготовлению своими руками домашнего инкубатора, всегда следует иметь в виду, что конечным результатом этой работы должен стать аппарат, в котором созданы все условия для полноценного развития зародыша в яйце и появления на свет в положенные сроки здорового птенца.

Иными словами, конструкция инкубатора и его оснащенность должны быть подчинены цели формирования в камере таких же условий, какие создает для своего будущего потомства птица-наседка. И среди этих факторов важнейшие – температура и влажность.

Термометры для инкубаторов

Проектировать будущий инкубатор необходимо так, чтобы у птицевода была возможность постоянно и без каких-либо препятствий контролировать температурно-влажностный режим инкубации. Здесь надо иметь в виду, что выдерживание яиц большей части самых популярных у заводчиков видов домашней птицы происходит в диапазоне между 37,1 и 39˚С.

При этом в первые дни инкубации яйца (до помещения в камеру их можно хранить не более 10 дней) прогреваются до максимальной температуры, рассчитанной для того или иного вида птицы (см. таблицу температур), а к концу этого периода температура снижается до минимальных показателей. И только при выведении перепелов в течение всего 17-дневного периода инкубации поддерживается постоянная температура – 37,5 градуса.

Таблица температурного режима в инкубаторе

Что касается другого важного параметра – влажности, то и она на протяжении всего периода до выведения птенцов меняется. В частности, оптимальный уровень влажности воздуха внутри инкубатора до момента наклева должен составлять 40-60%, а между наклевом и моментом вывода она должна оставаться на уровне 80%. И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%

И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%.

Инкубатор с гигрометром

Хорошим подспорьем для качественного выведения цыплят в домашнем инкубаторе станет монтаж системы принудительной вентиляции. Работа электровентилятора обеспечит движение воздуха внутри камеры со скоростью 5-6 м/сек, что будет способствовать идеальному балансу между температурой и влажностью атмосферы в инкубаторе.

С чего начать создание инкубатора?

Всякий процесс сборки бытового инкубатора начинается с определения основного материала, из которого будет изготовлен аппарат. Например, хороши для этой цели крупные куски пенопласта (размером не менее 25х40 см) или обыкновенная картонная коробка большого объема. Едва ли не идеальным вариантом является наличие старого, отработавшего свой срок, холодильника. В любом случае надо исходить из определяющего фактора, который присущ всякой конструкции – ее теплоизоляционной способности.

Листы пенопластирола

Кроме того, следует позаботиться о приспособлениях для обогрева инкубационной камеры (лампа или нагревательный прибор) и об удобном контроле температуры (термометр). Чтобы не обременять себя необходимостью вручную периодически переворачивать яйца, стоит оборудовать инкубатор системой автоматического переворота. Такой механизм сэкономит время человека. Правда, обычно подобные приспособления устанавливаются в крупных инкубаторах – на 200 и более яиц.

Компоненты для создания инкубатора

Компоненты и инструменты, необходимые для работы

корпус старого неработающего холодильника, картонная коробка, фанерные листы (доски);
пенопластовые блоки – в зависимости от выбранного проекта;
стандартные лампы накаливания (мощность – от 25 до 40 Вт). Количество лампочек находится в прямой зависимости от объемов инкубатора. Так, сравнительно небольшой аппарат на сотню яиц нормально обогревается 4 лампами. Вместо лампочек можно использовать электрические ТЭНы;
лотки для яиц. Чтобы яйца плотно удерживались на своем месте, лотки делают из металлической сетки, дерева, пластика или аналогов указанных материалов.
вентилятор, термометр;
терморегулятор. Используется при проектировании автоматического инкубатора. С этой целью можно применять биметаллические пластины, барометрические датчики или электрические контакторы;
моторедуктор, подшипники с хомутами (для оборудования устройства механизмом переворота);
гигрометр. С его помощью отслеживается текущая влажность;
монтажные инструменты (лобзик, плоскогубцы, нож, изолента и т.д.).

Цены на популярные модели электролобзиков

~~Электролобзик~~

Помните, что прежде, чем подбирать все необходимое из приведенного выше списка, надо определиться с оптимальными размерами инкубатора.

Варианты изготовления инкубатора

Устройство может быть изготовлено в горизонтальном, вертикальном и полуавтоматическом вариантах. Перед конструированием составляются чертежи и схемы, в которых подробно обозначены все детали будущего агрегата.

Горизонтальный

Для конструирования агрегата такого типа вам понадобятся:

холодильник;
лист фанеры;
лампочки 100 Вт с патронами (4 шт.);
лотки для яиц;
ёмкость для воды;
терморегулятор;
скотч;
дрель;
отвёртка.

Выполняйте работу следующим образом:

Уберите из холодильника полки и морозильную камеру.
Переверните его так, чтобы дверца открывалась вверх.
С внутренней стороны дверцы прикрепите фанеру.
На лист фанеры установите патроны для лампочек.
Просверлите в дверце с фанерой отверстие (5х5 см).
Наполните ёмкость водой и поставьте на дно.
Установите лотки для яиц.
Терморегулятор прикрепите возле отверстия в дверце при помощи скотча.
Через отверстие запустите датчики терморегулятора.

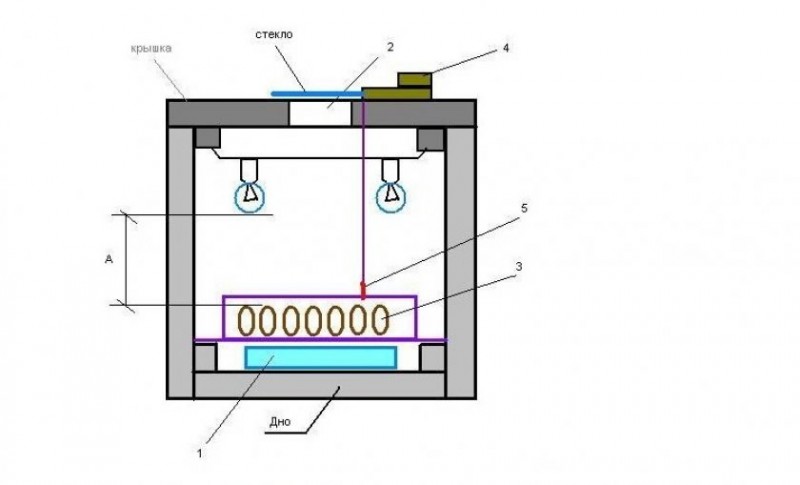

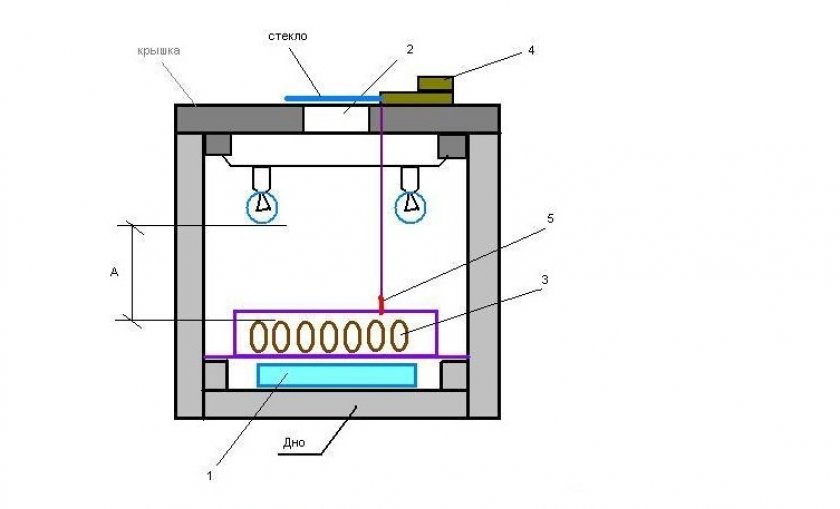

Схема инкубатора в разрезе: 1 — ванночка с водой; 2 — смотровое окно; 3 — лоток с яйцом; 4 — терморегулятор; 5 — термодатчик; А — расстояние от лампочки до яйца

Вертикальный

Конструирование такого инкубатора подразумевает использование:

непосредственно холодильника;
ДВП (нескольких листов);
клея;
саморезов;
вентилятора;
термометра;
терморегулятора;
трубчатого нагревателя;
проволоки из металла (6 мм диаметром);
ёмкостей;
лотков для яиц;
сварки;
дрели;
шпателя.

Выполнять работу следует в таком порядке:

Уберите из холодильника полки и морозильную камеру.
С внутренних сторон установите листы ДВП на клей или саморезы, чтобы выровнять поверхность и закрыть щели.
На задней стенке установите вентилятор, мотор выведите на внешнюю стенку.
Возле вентилятора прикрепите нагревательный элемент.
В дверце проделайте отверстия по периметру для циркуляции воздуха.
На верхней стенке просверлите 2 отверстия и установите терморегулятор и термометр.
Наберите воды в ёмкость и установите её на дно.
Из проволоки соорудите каркас для лотков и поместите их в холодильник.

Вот как будет выглядеть чертёж вертикального инкубатора:

Полуавтоматический

Чтобы инкубатор имел полуавтоматический режим, вам понадобятся:

холодильник;
металлические планки;
металлические оси;
саморезы;
лотки для яиц, приспособленные для осей;
винты;
груз на планку;
шплинт;
дыхательные трубки диаметром 30 мм (2 шт.);
лампочки 100 Вт с патронами (4 шт.);
терморегулятор;
вентилятор;
ёмкость для воды;
дрель;
отвёртка.

Порядок ваших действий несложный. Главное — всё сделать в соответствии с инструкцией:

Уберите из холодильника полки и морозильную камеру.
В планках проделайте отверстия под оси.
При помощи саморезов установите планки на боковых стенках по центру.
Установите оси в лотки и вставьте в планки.
Одной планкой объедините вертикально все лотки, прикрепив её к ним винтами с зазором 1-2 мм.
Просверлите в верхней части отверстие так, чтобы можно было вывести объединяющую планку.
Выведите планку и проделайте в ней отверстие для шплинта.
На нижний конец прикрепите груз.
Лотки можно поворачивать, двигая планку; фиксируйте её при помощи шплинта.
Установите дыхательные трубки в боковую поверхность на высоте около одной трети холодильника и обязательно сверху.
Терморегулятор, лампочки и вентилятор вмонтируйте в нижней части стенки, чтобы воздух от вентилятора нагревался от лампочек.
Наберите воды в ёмкость и установите её на дно.

Вид готового механизма автоматического вращателя

Рис.7. Механизм переворота яиц в сборе

Вид звездочки не особо презентабельный, но она была получена в дар от моего приятеля, за что ему отдельное спасибо.

Ведомая вездочка был приварена к лотку электросваркой. Ведущая звездочка закреплена штифтом.

Рис.8. Цепной привод в сборе

Я предусмотрел в конструкции два концевых выключателя. Они прекращают подачу электроэнергии на двигателя вращателя по достижении крайнего положения. Да, двигатель приводится в движение при помощи двух таймеров, каждый срабатывает 1 раз в 12 часов, что обеспечивает автоматическое переворачивание яиц каждые 6 часов (схема коммутации ниже).

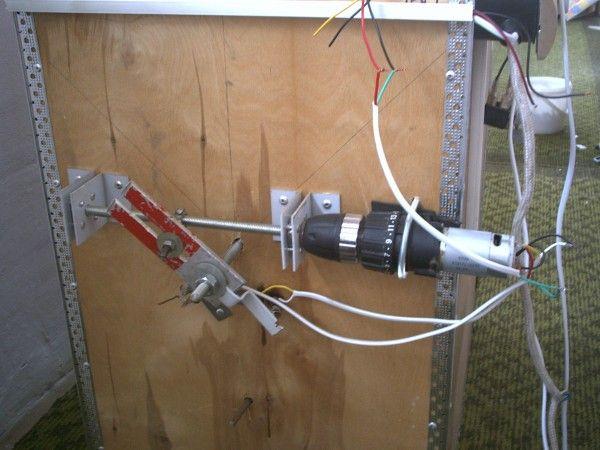

Рис.9. Вид сзади на механизм переворотаРис.10. Концевые выключателиРис.11. Концевой выключатель в действииРис.12. Вспомогательный вентилятор

В качестве термостата я использовал термостат от водонагревателя. Термостат был размещен на высоте, примерно 1/3 от дна.

Рис.13. Датчик термостата

Электрическая часть инкубатора состоит из 4 ламп для нагрева: две лампы по 60 ватт и два 75 ваттных галогеновых прожектора. Лампами управляет термореле.

Пространство инкубатора подсвечивается голубыми светодиодами от гирлянды. Голубой свет наиболее приятен для глаза.

Питание вентиляторов выполняется 12V двумя источниками питания. Каждый вентилятор, диаметром 80 мм, взят от обычного персонального компьютера. Вентиляторы облицованы металлической клейкой лентой. Система распределения воздуха не идеальна, но я работаю над этим.

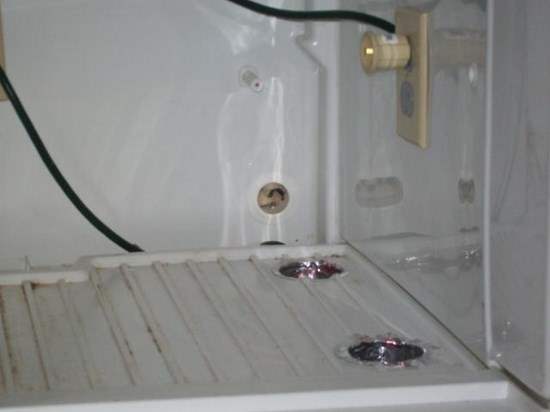

Рис.14. Электропроводка в верхнем отсекеРис.15. Патрон лампы и вентиляционные отверстия

Тестовый запуск показал, что все отлично работает.

Рис.16. Нагревательные элементы в действииРис.17. Общий вид домашнего инкубатораРис.18. Верхняя дверца инкубатора с утеплителем

При помощи Paint я начертил электрическую схему, она получилась довольно оригинально. Схема сделана по завершении проекта. Надеюсь она поможет вам сделать правильную коммутацию.

Рис.19. Электрическая схема домашнего инкубатораРис.20. Яйца установлены в инкубаторРис.21. Яйца установлены в инкубаторРис.22. Яйца установлены в инкубаторРис.23. Яйца в инкубаторе перед выводомРис.24. Яйца в инкубаторе перед выводомРис.25. Цыпленок в инкубатореРис.26. Цыпленок в инкубатореРис.27. Первые цыплятаРис.28. Первые цыплятаРис.29. Первые цыплята
