Как сделать верстак для дачи своими руками

Верстак: это главный элемент мастерской деревообработчика

В любой мастерской, где работают с деревом, обязательно присутствует столярный верстак. Независимо от того, каким образом осуществляется обработка материала (вручную или с помощью электрического инструмента), наличие этого элемента позволяет не только грамотно организовать рабочее пространство, но и сделать его более удобным и комфортным. Все это в конечном счете сказывается на результате. В таких условиях повышается производительность мастера и качество его работ.

Любой столяр не может обойтись в работе без столярного верстака

Верстак представляет собой рабочий стол, который используется для обработки деревянных изделий вручную или механическим способом. Его конструкция и эргономичные возможности рассчитаны таким образом, чтобы мастеру было удобно фиксировать детали в разных положениях для выполнения различных задач.

Верстак позволяет выполнять такие операции:

  • сборку деревянных конструкций;
  • изготовление деталей из древесины;
  • обработку заготовок лакирующими составами и другими средствами.

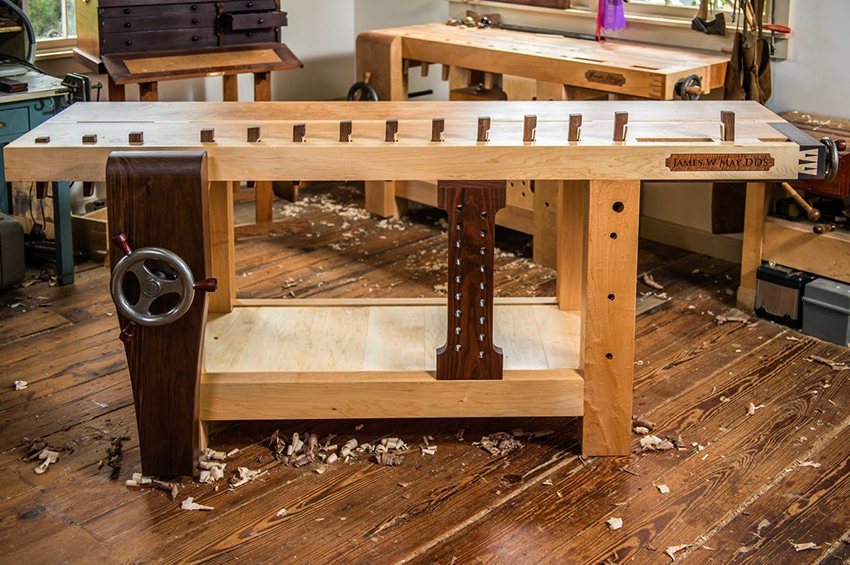

Столярный верстак – это стол, на котором мастер обрабатывает изделия из дерева

Устройство столярного верстака: особенности конструкции

Простейший столярный верстак состоит из двух элементов: верстачной доски (столешницы) и подверстачья (рамы, выполняющей несущую функцию). Рабочий стол в традиционном исполнении обязательно комплектуется тисками. В зависимости от размещения они могут быть фронтальными или торцевыми. С помощью тисков осуществляется фиксация деревянных заготовок в необходимом положении.

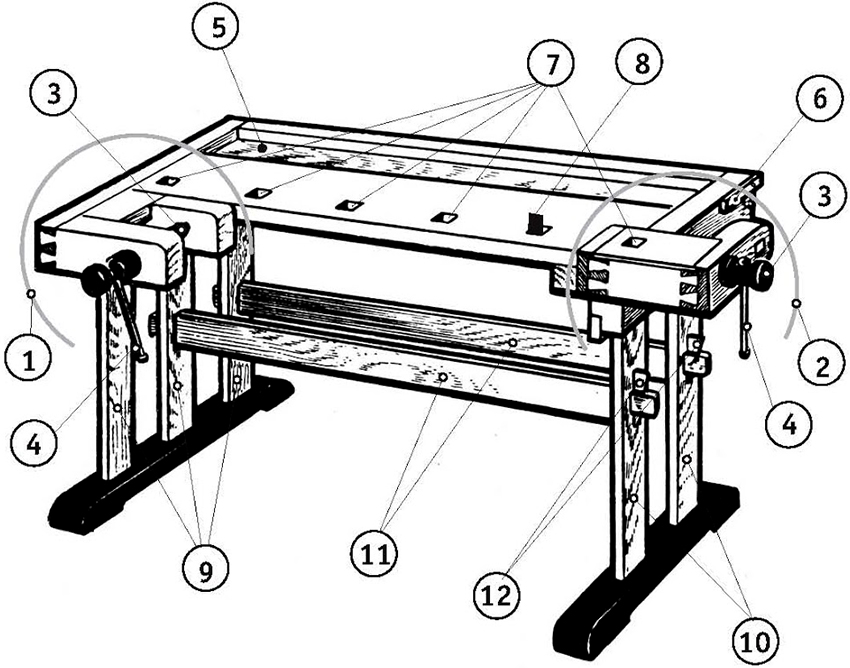

Устройство столярного верстака: 1 – передний зажим; 2 – задний зажим; 3 – винт; 4 – закрутки; 5 – лоток; 6 – упор; 7 – гнезда для клиньев; 8 – клинья; 9 – передние ножки; 10 – задние ножки; 11 – связи (2 шт.); 12 – клинья (4 шт.)

В крышке стола для мастерской, как и в губках тисков, выполненных из дерева, имеются отверстия. Их используют для установки упоров и прижимов, которые могут иметь разную высоту и размер сечения.

Перед работой упоры выставляются в определенной конфигурации, чтобы между ними можно было разместить деталь в необходимом положении. После того как заготовка установлена, она поджимается с помощью винтового механизма, которым оснащены тиски. Такая конструкция позволяет надежно зафиксировать деревянную деталь в горизонтальном положении.

Тиски можно использовать для работы с заготовками разной толщины. Специально для этого предусмотрены упоры разной высоты. Размер этого элемента подбирается так, чтобы в процессе обработки детали он не выступал за край и не мешал мастеру.

Обязательные составляющие самого простого верстака – это столешница и несущая рама

ТОП слесарных верстаков

Такие инструменты зачастую можно встретить в мастерской домашнего специалиста или же гараже. Надежный верстак является необходимостью, если нужно провести ряд операций.

ВЕРСТАКОФФ PROFFI-E 218

Отличный верстак, который может быть использован в мастерской или же гараже. Производитель установил для него цену в районе 22 тысяч рублей. Нужно отметить, что это известный российский бренд, который отличается отличным качеством профессиональной линейки инструментов.

Сооружена конструкция из 2 тумб. В одной из них есть полочки, где можно хранить инструмент, а во второй – выдвижные ящики. Каждая из них закрывается за счет дверей, которые сделаны из металла. Стенка сзади перешла в экран, где есть разные полки, держатели для лучшей оснастки, а также инструментов небольшого размера. А вот под областью столешницы есть полка, которая соединяет тумбы между собой. На нее могут быть установлены банки или же емкости.

Покупатели оценили данный инструмент по достоинству, говоря, что качество производства на высшем уровне, конструкция вместительная и продуманная до мелочей.

Что же минусов, то он один – высокая стоимость.

ПРАКТИК W120.WS1/F2.010

По показателям компактности и опциональности эта модель является одной из самых востребованных сегодня. Стоимость ее в районе 20500 рублей. Представлен небольшими размерами. Тумба всего одна, много места не занимает, а потому это хорошее решение для тесных помещений. Комплектующие инструменты выполнены из стали, которая покрыта полимером, не дающим возможность развиваться коррозии. Основной материал для изготовления столешницы – толстая фанера, она же имеет пропитку Акватекс.

В тумбе есть 2 полочки съемного типа. У них есть регулировка в зависимости от нужной высоты. Нагрузка рассчитана до 100 кг. Оборудована тумба дверцей из металла, который обеспечен замком. Сам инструмент предусматривает экран, в качестве дополнения может быть светодиодное освещение и аксессуары навесного характера.

Покупатели довольны своим выбором, отмечая, что инструмент собран на высшем уровне, надежен и стойки к коррозии. Недостатки все же были найдены в отзывах – на счет цены и скудной комплектации от производителя. [Всего: 0 Средний: 0/5]

Особенности конструкции

Верстак – это многофункциональный стол, на котором ведутся различные работы по изготовлению, ремонту каких-либо металлических, деревянных или других изделий. Его дополняют различными выдвижными ящиками и полками для электроинструмента, запасных частей, мелких деталей, крепежных и строительных мелочей. Универсальный стол пригодится и для сварщика, и для автомобилиста, а благодаря простой конструкции его достаточно легко собрать.

Сделать верстак своими руками можно по другим размерам с учетом ваших индивидуальных особенностей. Смастерить верстак несложно, для этого подойдут материалы, которые можно найти в любом строительном магазине, на даче или в гараже. Устроить рабочую зону можно в квартире на балконе или лоджии, в частном доме в подвале (при отсутствии гаража или отдельной мастерской) или под навесом (уличный вариант). Неприхотливость конструкции позволяет ставить верстаки не только для дома, но и в домашнем автосервисе.

Выбрать нужно не только подходящую модель верстака, также надо учесть его расположение в помещении. Стол должен находиться у окна или другого источника освещения и быть оборудованным дополнительной подсветкой. Чертеж необходимо составить с учетом того, правша вы или левша.

Продумывать конструкцию нужно до мелочей: каким будет материалы основы, будет стол выкатной или стационарный, количество розеток, которые могут быть нужны, и многое другое. Чем детальнее вы представите свое идеальное рабочее место, тем проще будет воплотить идею в жизнь. Нет необходимости брать за основу промышленные верстаки, это трудозатратно и денежных вложений потребует много.

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

  • Особенности конструкции
  • Этап проектирования
  • Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

  • Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
  • Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
  • Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
  • Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
  • Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
  • Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
  • Тумбочки не должны занимать все свободное пространство под столом.
  • Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
  • Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

  • Уголок металлический 20х20 мм.
  • Доска толщиной 50 мм.
  • Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Создание деревянного верстака в гараже своими руками: чертежи и технология

Не обладая достаточными навыками и знаниями, лучше отдать предпочтение деревянному верстаку. Работать с брусом гораздо легче, чем собирать тяжелую металлическую конструкцию из стального уголка с помощью сварки. В этом случае можно ограничиться элементарным лобзиком и дрелью.

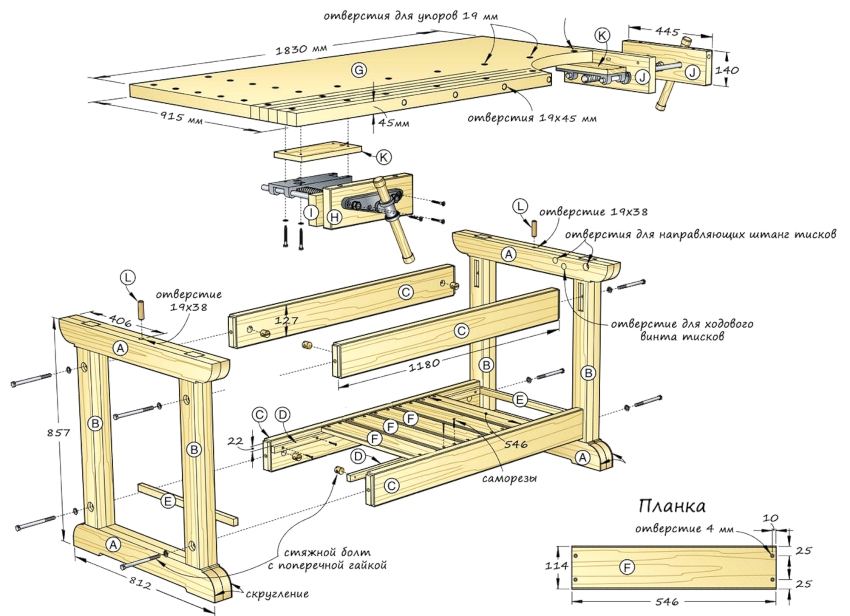

Перед тем как самостоятельно сделать верстак из дерева, следует изготовить все необходимые для его сборки детали

Перед тем как оборудовать верстак в гараже под инструменты, нужно определиться не только с его размерами, но и с размещением. Желательно для обустройства рабочего места выбрать участок гаража, где имеется доступ к розеткам, а также хороший уровень освещения. Удобнее всего работать, когда естественный свет падает слева либо непосредственно перед мастером.

Верстак и само оборудование требуется размещать так, чтобы в процессе работы не требовалось выгонять машину из гаража. При этом конструкция не должна препятствовать свободному въезду автомобиля или блокировать дверь.

Перед тем как сделать верстак своими руками из дерева, нужно изготовить все необходимые для его сборки детали. Идеальным инструментом для распиловки является циркулярная пила стационарного типа. В крайнем случае можно воспользоваться ее ручным вариантом. Краевая часть материала обрезается с помощью электрического лобзика.

В качестве материала подойдет брус. Желательно брать сосну или дуб. Именно эти породы древесины обладают высокой прочностью. Размер пиломатериалов зависит от конструкции самого верстака и его особенностей. Брус длиной 15 м считается оптимальным вариантом для большинства столов. Сечение подбирается с учетом предполагаемых нагрузок. Для сборки столешницы можно взять обрезную доску. Для этого подойдет материал толщиной примерно 2-3 см.

Чтобы сделать верстак максимально функциональным, между двумя тумбами под столешницей можно установить дополнительную полку. Для ее создания потребуются три фанерных листа толщиной 0,6-0,8 см и размером 60х200 см. В качестве крепежных элементов подойдут саморезы, предназначенные для работы с деревом. Некоторые компоненты стола придется фиксировать с помощью стальных уголков.

Как сделать верстак в гараже своими руками: распил материала и процесс сборки

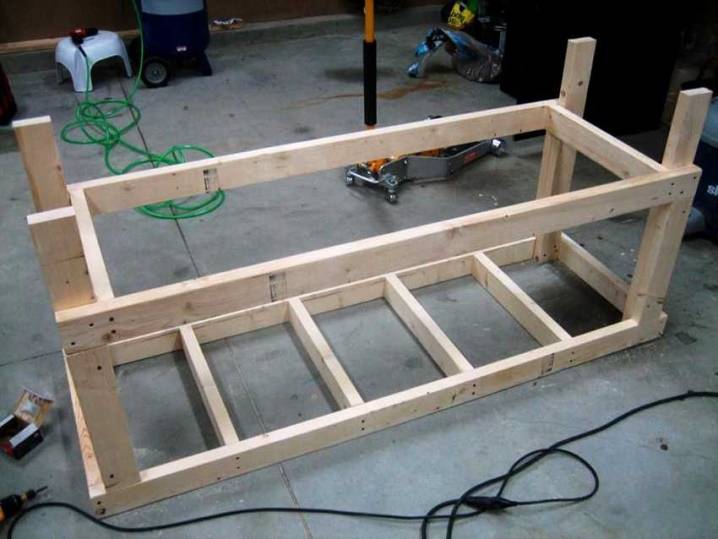

С учетом размеров, которые прописаны в чертежах, изготавливается каркасная часть стола. Для этого деревянный брус распиливается на несколько частей так, чтобы получились следующие детали:

  • стойки для ножек (4 шт.);
  • поперечные распорки (5 шт.);
  • горизонтальные балки (4 шт.).

Если размер выбранного верстака не превышает 2 м, то для работы можно использовать брус сечением 7 см. Вертикальные стойки нужно распилить так, чтобы в результате получилась пара деталей размером 90 см и два элемента величиной 150 см каждый. Разница в размере обусловлена необходимостью установки экрана для инструмента, который будет фиксироваться на опорах.

После изготовления каркасной части верстака, из досок и листа фанеры выполняется сборка рабочей поверхности

Горизонтальные балки выступают в роли соединительных элементов между ножками стола. Опорные стойки в нижней части крепятся с помощью деталей длиной 150 см. Чтобы зафиксировать столешницу, потребуется брус длиной 2 м. Из оставшегося материала изготавливаются распорки размером 60 см. После этого все компоненты стола соединяются с помощью саморезов и стальных уголков.

Когда каркасная часть готова, выполняется сборка рабочей поверхности из досок и листа фанеры. Полученное полотно подгоняется под размеры верстака, выравнивается и обрабатывается столярным клеем. После полного высыхания оно крепко фиксируется на каркасе саморезами.

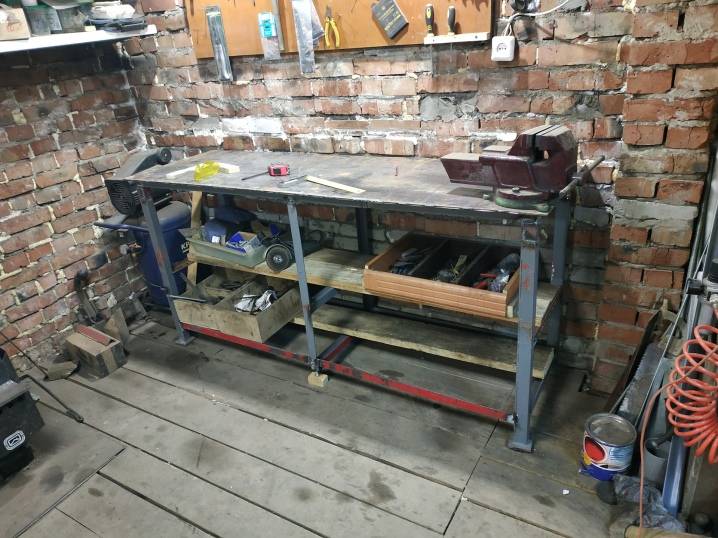

Слесарный верстак

Это приспособление отличается своей функциональностью и прочностью.

На рабочей поверхности слесарного верстака можно фиксировать заготовки, предназначенные для обработки, а в выдвигаемых полочках очень практично хранить техническое оборудование.

Слесарный верстак

Высота конструкции регулируется.

К главным элементам верстака такого типа относят подверстачье (его основание) и крышку (рабочую поверхность).

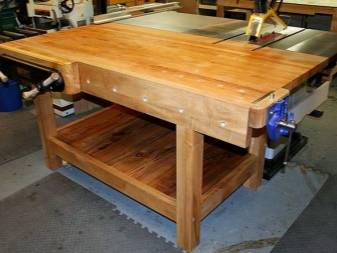

Составные части столярного верстака

Столешницу слесарного верстака обычно изготавливают из твердых древесных пород. Однако для подверстачья используется сосна.

В толщину размеры крышки составляют примерно 60–80 мм и 500 мм в ширину. Параметры рабочего стола зависят от основных целей изготовления верстака.

Подверстачье бывает разборным и стационарным. Поскольку приспособление легко собирается и разбирается, его удобно использовать при транспортировке.

Разборный верстак

Если подверстачье верстака выполнено из металла, то к его основанию дополнительно прикрепляют дощечки для защиты от различных дефектов. С этой целью столешницу обивают линолеумом. Такой способ позволит избежать попадания маленьких элементов в щели на рабочем столе.

На крышке верстака рекомендуется установить высокие бортики, чтобы мелкие детали, подвергающиеся обработке, не скатывались с поверхности. Защитная перегородка обособит рабочее место и предотвратит вылет стружек при слесарной обработке металлов.

Бортики не дадут мелким деталям скатиться

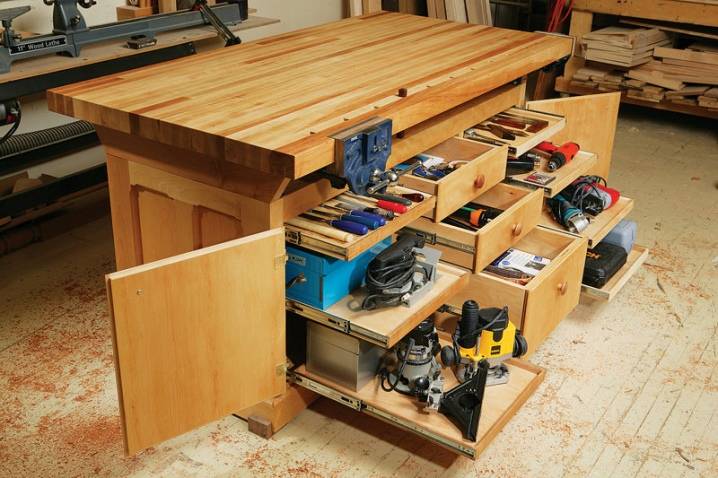

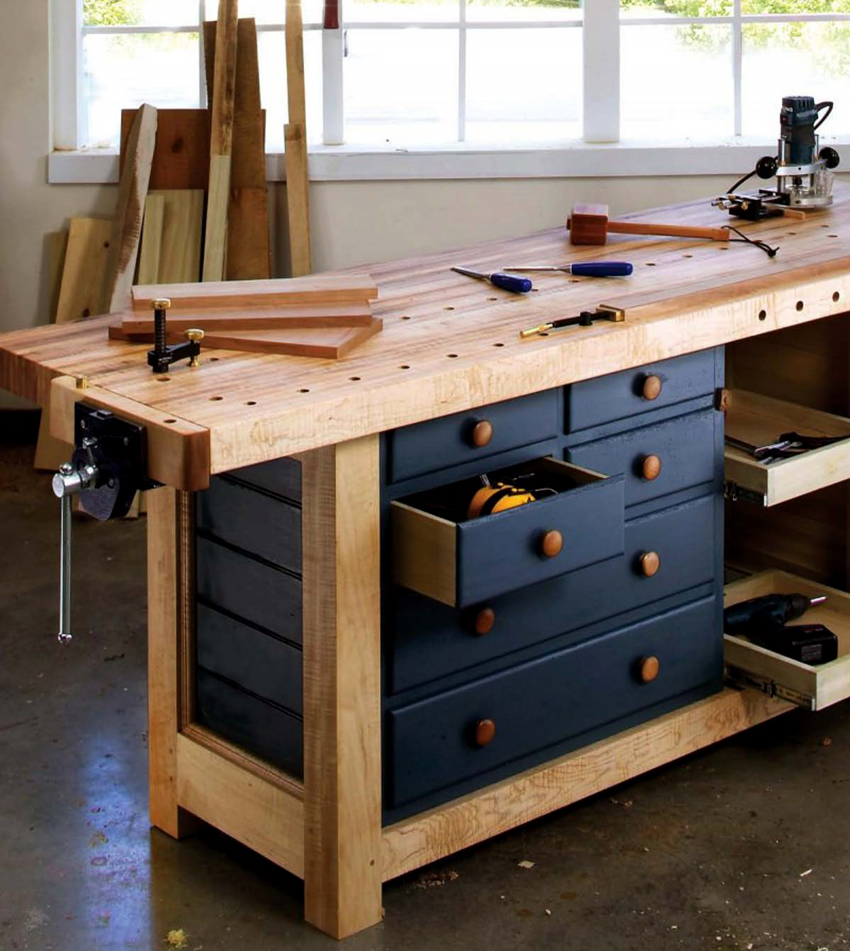

Верстак для дома предполагает наличие как минимум нескольких полочек и ящичков.

Заполнить пространство под столешницей приспособления можно разнообразными шкафчиками, в которых будет удобно хранить стройматериалы.

Для удобства работы за верстаком потребуется установить розетки, особенно при частом пользовании электроинструментами.

На крупном производстве лучше применять роликовые верстаки. Это позволит свободно передвигать их на нужное место.

Верстак на колесах

Что пригодится?

В домашних условиях проще (для сборки конструкции из металла потребуется сварочный аппарат и навыки) собрать конструкцию из дерева – бука, граба или дуба. Они считаются самыми прочными и износостойкими.

Дуб, граб или бук эксплуатируются до 10 лет. Для опоры используют сосну или липу.

Столешницу лучше сделать из бука, граба, дуба. Это – самые устойчивые и износостойкие материалы

Для того чтобы собрать слесарку своими руками, потребуются:

  • фанера толщиной 2 сантиметра, размерами 2,5 на 1,5 метра. Чем ровнее лист, тем привлекательнее выглядит рабочая площадь;
  • деревянный массив толщиной в 5-6 сантиметров, длиной 1,5 метра, шириной 0,75 метров;
  • 4 бруса высотой в 1 метр, шириной 10 сантиметров, длиной 10 сантиметров;
  • 8 брусков высотой в 70 сантиметров, шириной 6 сантиметров, длиной 6 сантиметров;
  • двухметровая доска для полок.

Оборудование:

  • дрель;
  • пила;
  • прижимы;
  • быстросохнущий клей;
  • уровень;
  • болты и гайки;
  • саморезы;
  • угольник.

В некоторых случаях может пригодиться тарлеп. Это незаменимый инструмент для удержания предметов.

Виды столов

Чаще всего верстаки подразделяют на слесарные, для работ по металлу, столярные и плотницкие, предназначенные для работ по дереву, и универсальные, сочетающие две рабочие поверхности.

Слесарному столу нужна особая прочность, так как на нем ведутся работы по выточке, шлифованию, резке, сбору и разбору различных деталей и металлоконструкций. Основание стола металлическое, покрытое антикоррозийной защитой. Для погашения вибрации на станину устанавливается ячеистый короб. Столешница должна быть достаточно толстой – от 2,5 до 5 см. Обычно ее делают из листов ДСП, сухой доски или МДФ, сверху делают защиту из стального листа. Защита нужна от повреждений при работе с ручным и электрическим инструментом или различными химикатами. Для ускорения работы стол оборудуют фартуком для инструментов, местом под различное оборудование, например, для различных тисков или сварочного аппарата, тумбами с ящиками.

Столярный стол предназначен для работы с заготовками из дерева и создания различных деревянных предметов и мебели. Он выполняется преимущественно из твердых пород деревьев. Ему не нужна защита, усиленное основание и длинная рабочая поверхность. Оптимальные размеры рабочей поверхности – 100 на 300 см, на ней размещают тиски, различные упоры для крепления с вертикальными и горизонтальными деревянными зажимами, предназначенными для работы с заготовками. Также на столе дополнительно оборудуют место для вспомогательного инструмента, например, для лобзика или для фрезера.

Плотницкий верстак практически не отличается от столярного, кроме того, что усилен и габариты его столешницы составляют до 150 на 600 см. Усиление и увеличенная длина стола связаны с тем, что работа происходит с цельной древесиной. В конструкции присутствуют дополнения в виде фартука для ручного инструмента и место для оборудования.

Универсальный верстак представляет собой нечто промежуточное между двумя рабочими столами – столярным и слесарным. Он оснащается всевозможными креплениями и его столешница защищена металлическим листом из стали. За этим верстаком ведут работы с любым материалом.

Помимо того, что все верстаки подразделяются на виды, их можно разделить и на типы:

  • с одной или двумя тумбами,
  • складной или откидной с креплением к стене.

Кроме того, столы могут быть разными по размерам, например, мини-верстак; иметь колесики как у тележки для передвижения портативного стола; верстак может быть ювелирным, переносным или представлять собой большое рабочее угловое пространство со съемными панелями, отдельным рабочим местом для сварки. Для дома лучше всего сделать самодельный универсальный стол.

Верстак столярный складной

Очень простой и функциональный складной столярный верстак. В этом случае столешница не опускается, а поднимается и крепится к стене, ножки складываются в середину рамы. Чтобы всякий раз вручную не откидывать ножки, в конструкцию добавлен специальный стоп-блок  который вы просто должны вытащить со стены и ноги останавливаются в том же положении каждый раз. Порядок изготовления столешницы и ножек, как в предыдущих вариантах, только способ крепления к стене отличается.

Еще два варианта простого складного верстака.Здесь показано, как сделать откидной столик верстак с ножками, складывающимися под столешницей, и второй вариант, когда опорой служат две раздвижные боковые рамки, на которые опирается рабочая поверхность. И тот и другой столик имеют свои преимущества, второй конечно надежней, хоть его и сложней изготовить. Конечно оба варианта не подходят для серьезных работ, их можно скорее рассматривать, как вспомогательные.

Источник фото www.wilkerdos.com/2015/09/two-easy-fold-down-workbench-rockler-t-track-table/

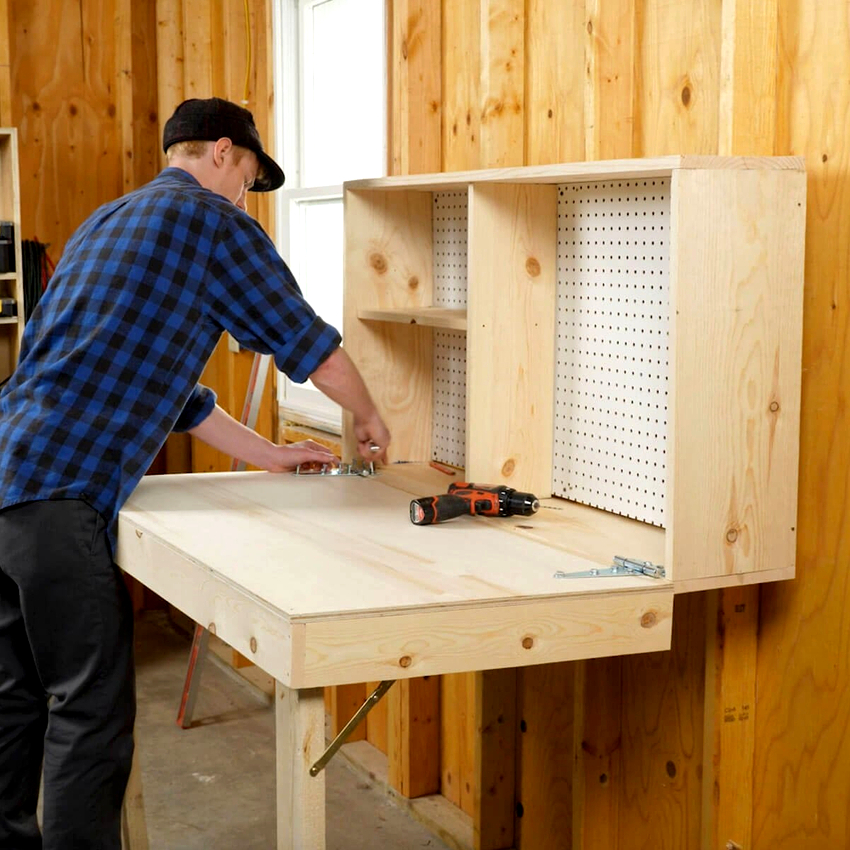

Настенный складной верстак

Не всегда есть возможность организовать рабочее место в небольшом гараже, обычно не хватает дополнительного пространства по бокам, когда машина находятся внутри. Вместо того чтобы заниматься мелким ремонтом на кухонном столе, лучше сделать настенный складной верстак. Выше уже представлено несколько вариантов, вот еще один.

Вся конструкция просто складывается и закрывается, съемные ножки хранятся на верхней части рамы.

Необходимые инструменты: Дрель с крестообразной головкой, различного размера сверла для предварительного сверления отверстий, дисковая пила, рулетка, хомуты, уровень.

Источник фото www.instructables.com/id/Wall-Mounted-Folding-Workbench/?ALLSTEPS

Сборка столярного верстака

Во время монтажа деталей столярного верстака необходим непрестанный контроль качества соединений и соответствие углов и уровней поверхностей. От выполнения этих требований зависит конечный результат и безопасная эксплуатация оборудования в дальнейшем.

Все приёмы и способы выполнения работ продумываются на этапе составления монтажной схемы изделия. Необходимые изменения можно вносить по ходу выполнения постройки.

Подготовка деталей для сборки

Каждый деревянный элемент будущей конструкции необходимо приготовить к сборке. Для этого выполняются такие мероприятия:

Тщательная шлифовка каждой детали.
Верный подбор пропитки для древесины

Это защитит верстак от гниения и насекомых — короедов.
Особое внимание обращается на просушку сырья. Сушиться дерево должно в естественных условиях, так как принудительное прогревание ведёт к деформации древесины

Помещение для этого должно быть сухим и хорошо проветриваемым.

Сборка несущей конструкции

Основной способ соединения деталей — шип в паз на столярном клее. Для создания дополнительной уверенности в прочности такого крепления можно его усилить болтами. Хотя в большинстве случаев эта мера излишняя и нужна при постройке массивных стационарных верстаков.

Нужно также учитывать условия, в которых находится изделие. В хорошо проветриваемых прохладных мастерских скорая порча дереву не грозит, и клея будет вполне достаточно. Во влажных и необогреваемых комнатах крепёж придётся осуществить болтовыми соединениями. Долгий срок службы в таких помещениях не гарантирован, и подобное соединение позволит произвести оперативную замену подгнившей детали.

Дополнительные вертикальные и горизонтальные перемычки укрепят устойчивость надёжность конструкции.

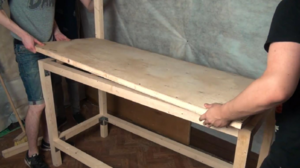

Установка столешницы

Рабочая плоскость является самой нагружаемой компонентой столярного верстака. Значительная часть ударов приходится именно по ней и ничего удивительного нет в том, что из строя она выходит раньше других составляющих.

Поэтому рекомендуется предусмотреть съёмную конструкцию крышки. Для этого столешница крепится к станине металлическими уголками.

После окончательной сборки её дополнительно шлифуют и пропитывают олифой или специальным маслом.

Если верхняя часть изготавливается не из листов фанеры, а из досок, особое внимание нужно уделить их подгонке. Для этого боковые торцы их надо тщательно отшлифовать во избежание образования щелей

Оснащение рабочего места

Количество дополнительных приспособлений и их функциональность определяются до начала процесса изготовления, так как вносить изменения по ходу постройки нежелательно из-за возможных корректив конструкции и недостатка материалов для них.

Способов получения оснастки несколько. Например, тиски можно приобрести в магазине и просто зафиксировать на верстаке. То же самое касается всевозможных полок и ящиков.

Однако если такое оборудование изготовлено самостоятельно, оно будет удовлетворять всем предъявляемым к нему требованиям, и выполнение домашних работ с таким оснащением не будет в тягость.

Если мужчина немного умеет работать ручными инструментами и проявляет интерес к самостоятельной работе с деревом, хлопоты по созданию удобного и многофункционального рабочего места не вызовут больших затруднений. Тем более множество образцов и советов о том, как сделать верстак для плотника и столяра, можно увидеть в интернете.
