Виды и применение окучников для мотоблока, как сделать своими руками

Окучник для картофеля к мотоблоку: какие модели бывают в продаже, как сделать своими руками, как окучивать картошку

Чтобы избавиться от сорняков и обеспечить лучшее поступление кислорода к растущим клубням, картофель требуется окучивать — присыпать разрыхленную почву у основания стеблей. Если площадь посадки небольшая, окучивать урожай можно вручную. А вот на больших участках справиться с задачей поможет окучник для картофеля к мотоблоку.

Принцип действия мотоблока при окучивании

Чтобы окучить картофель при помощи мотоблока, нужно приобрести подходящий окучник, который будет разрыхлять землю и одновременно присыпать ее к основанию куста.

Перед началом окучивания на мотоблоке требуется отрегулировать глубину погружения и угол атаки. Для этого мотоблок ставят на ровную поверхность, опускают окучник на землю и только тогда прикрепляют к сцепке. Стойка окучника находится в вертикальном положении.

В случае с дисковым окучником необходимо настроить расстояние между нижними точками дисков и угол поворота.

Фото дискового окучника в работеОпытные агрономы советуют использовать колеса мотоблока со следующими показателями: диаметр — 70 см и ширина — 10-14 см. Такие колеса снижают риск механического повреждения растения.

Устанавливаем грунтозацепы на мотоблоке, разводим оба крыла как можно дальше друг от друга. Начинаем окучивать картофель на низкой скорости, чтобы не задеть корневую систему.

Следим за тем, чтобы колеса шли строго между рядами, не повреждали кустов и рядность.

Окучивание почвы лучше производить после выпадения осадков или полива, когда земля немного влажная.

Преимущества и недостатки технологии

Мотоблок обладает рядом достоинств:

  • Скорость окучивания картофельного участка возрастает.
  • По сравнению с ручной работой, мотоблок позволит увеличить производительность труда агронома.
  • Мотоблок позволяет сделать глубокую борозду, которая не даст стеблям картофеля упасть. Вертикальное положение ботвы положительно влияет на урожай.
  • Мотоблок делает почву очень рыхлой. Увеличивается вентиляция воздуха, корни картофеля получают больше воздуха и начинают быстрее расти.
  • Регулярное окучивание дает возможность поддерживать нужный температурный режим почвы.
  • Разрыхляя землю, мотоблок одновременно очищает кусты картофеля от сорняков.

Кроме всех достоинств, у мотоблока есть один большой недостаток — высокая цена на данную технику. Не стоит экономить на мотоблоке или приобретать его с рук.

Во-первых, как у любого механизма, у него есть срок эксплуатации. Бывший в употреблении мотоблок может оказаться очень старым и долго не прослужит.

Во-вторых, низкая стоимость должна настораживать, так как для изготовления одной единицы техники требуются детали высокой стоимости.

Некоторые агрономы считают, что в зависимости от климата эффективность окучивания мотоблоком разнится. Данный прибор будет полезен при окучивании картофеля в теплых регионах. В холодном климате стоит воздержаться от использования данной техники, так окучивание, прополка урожая сводятся к минимуму.

Выбираем окучник

Способы окучивания будут отличаться в зависимости от того, какая модель приспособления выбрана. В продаже можно найти дисковые и плугообразные окучники.

Плугообразный

Плугообразный окучник бывает как двухрядный, так и однорядный.

Двухрядная модель

У плуга форма треугольника, у которого стороны завернуты кверху. Земля от центра междурядья перенаправляется к основанию стебля растения. Плугообразный окучник хуже справляется с крупными клочьями земли, чем дисковый.

Однорядный окучник выглядит как половинка двурядного. Он имеет такой же принцип работы, но обрабатывает куст только с одной стороны. Поэтому на процесс окучивания потребуется потратить в два раза больше времени.

Модели

ДисковыеПлугообразные
ЦелинаAurora
PATRIOTChampion
НеваDDE
DDEElitech
YanisPATRIOT
Pubert
Tsunami
Viking
Мобил К

Альтернативные способы окучивания

  • ручной окучник, изготовленный своими руками,
  • культиваторная насадка,
  • ручная соха,
  • маленький трактор.

Перед посадкой картофеля стоит подумать о том, чтобы ряды располагались на таком расстоянии, при котором вам будет их удобно окучивать. Мотоблок упросит этот процесс и сделает его быстрее.

Надо только разобраться в самом процессе окучивания и отрегулировать положение окучников. Регулярное и аккуратное окучивание поможет вам вырастить хороший урожай картофеля.

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

  • лист толщиной не менее 3 мм;
  • полоса 40 х 4, 50 х 5 мм;
  • труба профильная 15 х 15, 30 х 15 мм;
  • крепёжные детали (болты, шайбы, гайки).

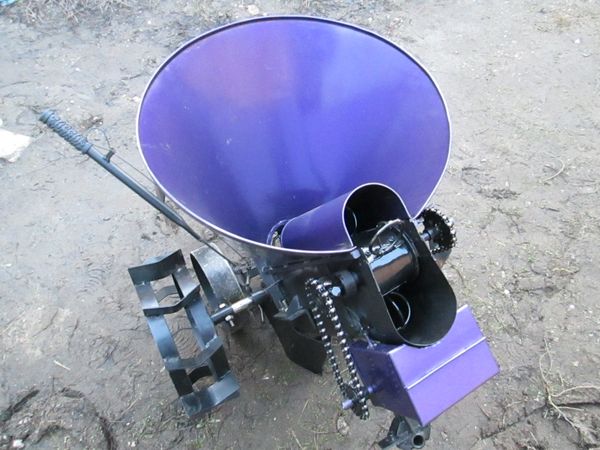

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.

Необходимые материалы

Прежде чем приступать к разбору того или иного способа самостоятельного изготовления окучника, нужно перечислить минимальный перечень того, что непременно нам понадобится в ходе работы.

КамАЗ 65115 относится к одному из самых старых серий этого завода, выпуски которой начались ещё в 1998 году. Здесь все его технические характеристики.

Одной из таких старейших компаний является Vogele, производящая широкий спектр моделей асфальтоукладчиков. Асфальтоукладчики Vogele — это немецкое качество и приверженность к прогрессу.

Конечно, никто нас не заставляет переквалифицироваться в кузнеца, чтобы сковать все необходимые детали древним методом, которым пользовались еще несколько десятилетий назад. Но элементарный перечень сварного и слесарного оборудования нам все-таки понадобится:

  • Сварочный аппарат (предпочтительно, чтобы данный аппарат предназначался для дуговой сварки).
  • Болгарка с набором различных дисков и насадок.
  • Электрическая дрель с комплектом надежных сверл.
  • Электрический наждак.
  • Газовая горелка, которая необходима для прогревания металла при закаливании.
  • Тиски или верстак.
  • Различные напильники и прочий расходный материал (болты и прочие крепежные изделия).

Данный перечень касается непосредственно необходимого нам инструментария. Помимо этого, нужен будет сам материал, из которого будет производиться самостоятельная сборка, но об этом мы поговорим более детально в процессе описания способов изготовления окучников.

Где найти ежики для картофеля

Вы можете купить ежики. Часто они продаются вместе с мотоблоком, входят в комплект необходимых приспособлений. Если их нет, поговорите с продавцом и сделайте дополнительный заказ. Или же найдите человека, который изготовит конструкцию специально для вас. Но легче всего изготовить такое оборудование для обработки картофеля самостоятельно.

Ежик для ручной работы

Если внимательно рассмотреть конструкцию, то видно, что сделать ее своими руками не так уж трудно.

На кольцах закреплены шипы. Они нужны для выполнения работы. На одну ручку крепятся два конуса. Соединять их нужно не параллельно друг другу, а под небольшим углом, чтобы на грядке образовывались возвышения.

Как сделать такое приспособление своими руками? Не обязательно изготавливать именно конус. Можно за основу взять полую трубку диаметром 14 мм. К ней приваривают длинные металлические зубцы – по 5 штук на расстоянии 4 см, размером 60 х 8 мм. Устройство закрепляется на специальной раме, а потом прикручивается к деревянной ручке. Ежик для обработки почвы готов. Его катают по грядке вперед и назад. На это требуется физическая сила. Перед тем, как изготовить это устройство своими руками, попросите его у знакомых на время. Вам может быть тяжело будет выполнять работу, сначала испытайте себя.

Ежики для ручной работы обладают довольно простой конструкцией

Ежик для мотоблока

Если вам нужен ежик для мотоблока, то стоит задуматься о его покупке в специальном магазине. Но если вы хотите использовать самодельные, тщательно обдумайте чертеж конструкции.

Изготовление ежика:

  1. Найдите 3 металлических диска разных размеров. Пропорции: 240, 170, 100 мм или же 300, 200, 100 мм. Лучше, если вместо дисков вы используете кольца. Тогда вся конструкция будет намного легче. Еще один плюс такого облегченного варианта в том, что она намного бережнее к почве и растениям.
  2. Возьмите трубу (25 мм в диаметре). Соберите на ней диски. Начните с самого крупного, закончите самым маленьким. Расстояние между ними – не больше 18 см.
  3. Приварите шипы. Для них подходит прут из металла. На один ежик понадобится где-то 40 шипов. Длина каждого – 10-14 см. На малый диск прикрепляют 5 шипов, на тот, что крупнее – 10, на третий -15. Часть крепят на саму ось.
  4. Внутри находится самый большой диск, потом идет средний и самый маленький. Их прикрепляют при помощи втулок и перемычек на каркас под углом 45 градусов
  5. Нужно еще добавить направляющие колесики. Они нужны, чтобы уменьшить нагрузку на прицепное устройство. Их должно быть два. Сначала из металлической полосы шириной 7 см и толщиной 4 мм делается скоба. Там просверлите отверстия и укрепите колеса.

Самостоятельное изготовление окучника

Использование современного отечественного и зарубежного садового оборудования способствует существенному облегчению и ускорению процесса окучивания картофеля. Ввиду достаточно высокой стоимости таких агрегатов, многие овощеводы-любители изготавливают окучники своими руками.

Для этого необходимо подготовить:

  • трубу дюймовую водопроводную длиной 1 метр для изготовления вертикальной стойки;
  • полую трубу диаметром ¾ для изготовления передней и задней тяги;
  • листовую сталь толщиной 1-2 мм для отвалов;
  • соединительные элементы для объединения средней тяги с вертикальной стойкой, что позволит осуществлять регулирование угла;
  • газовую горелку и трубогиб;
  • аппарат для сварки;
  • болгарку для обработки участков стыка.

При самостоятельном изготовлении окучника для окучивания, рыхления грунта и нарезки рядов следует придерживаться несложной поэтапной технологии.

Название этапа
Техника изготовления элемента
На что обратить внимание
Изготовление стойки вертикальной
На дюймовой водопроводной трубе отмерить расстояние в 35 см и трубогибом сделать загиб величиной в 10-15°. Можно раскалить место сгиба паяльной лампой и выполнить необходимый загиб, сохраняя сечение
Элемент необходим для приваривания задней тяги и отвалов, а также болтового крепления передней тяги
Изготовление передней и задней тяги
На центр задней П-образной тяги шириной 50 см и длиной в 20 см приварить вертикально трубу длиной в 30 см и вставить в вертикальную тягу

Труба диаметром ¾ должна быть изогнута аналогично вертикальной стойке. Чтобы регулировать высоту стойки, требуется просверлить несколько отверстий на верхней части стойки и столько же на вертикальной части вилки
Переднюю тягу нужно обязательно изготавливать в форме вилки, обладающей такой же шириной, как и задняя тяга
Создание механизма регулировки угла
Между стойкой и тягой поместить отрезок стального листа с отверстиями. На высоте в 30 см на вертикальной стойке приварить уголок 2,5 × 2,5 см шириной 2-3 см для крепления передней тяги. Аналогичный уголок приваривается к вилке
С этой целью можно использовать как талреп, так и стальную пластину с отверстиями
Изготовление отвалов
Вырезать с полукруглым изгибом пару одинаковых пластин толщиной 1-2 мм и приварить их к вертикальной стойке
Стык отвалов следует обеспечить ровным сварным швом

На конечном этапе самодельный окучник дополняется подрезающим ножом, вырезанным из листовой стали в форме наконечника стрелы и заточенным под углом в 40-45°.

Когда и как использовать окучник?

Изготовленный самостоятельно окучник можно использовать не только для обработки картофельных кустов, но и для посадки овоща.

  • Прикрепленным к мотоблоку оборудованием проходят по полю, раздвигая отвалы. Для этого можно увеличить захват крыльев. Ширина колеи при посадке семенных клубней не меньше 60 сантиметров. Когда борозды после прохода окучником подготовлены для посадки, остается разложить в них картофель на одинаковом расстоянии друг от друга. Затем проводят засыпку также с окучником. Не забывают при первой процедуре оснастить мотоблок грунтозацепными колесами. Засыпка потребует оснастки обыкновенными резиновыми колесами.
  • Основная функция приспособления – это окучивание картофельных кустов. Проводят операцию только тогда, когда земля увлажнена дождем или росой. Окучивание сухим грунтом погубит урожай овощей.
  • Окучивают первый раз картофель, когда высота стеблей достигнет 15 сантиметров. Рабочее приспособление присоединяют к мотоблоку, выставляя стойку вертикально. Когда устройство начинает зарываться в землю или выходит из нее, то стойку немного наклоняют назад или вперед.
  • Выставлять перед работой ширину между нижними точками дисков надо обязательно. Она может варьироваться от 35 до 70 сантиметров. Угол атаки не меняют, иначе окучник будет наклоняться вбок.
  • Не забывают о размере колес мотоблока. Ширина их должна быть в пределах 15 сантиметров, а диаметр – в 70. Тогда колеса не повредят растения. Регулировку параметров на дисковом окучнике проводят поводком.
  • Второй раз окучивают картофель перед цветением. За сезон достаточно двух процедур обработки поля.

Если правильно соблюдены параметры устройства, то кусты картофеля не будут повреждены и окучивание их пройдет с пользой для будущего урожая.

Больше информации можно узнать из видео:

Разнообразие выбора

Облегчить посадку и уход за картофелем поможет мотоблок или культиватор. В работе на огороде или саду они считаются незаменимыми помощниками. Неотъемлемой частью мотоблока является плуг. Он может быть оборотным и дисковым. Дополнительным приспособлением к технике является окучник, который может быть нескольких видов. https://www.youtube.com/watch?v=IwXYxv73vvc

Сразу определить, какой окучник лучше, не получится. На выбор окучивателей влияет много факторов, среди которых особенности почвы, размер земельного участка, не последнюю роль играет финансовая часть вопроса. Поэтому, чтобы сделать правильный выбор, нужно познакомиться с описанием самых распространенных окучников для мотоблока:

  • Окучники, которые не предполагают самостоятельной регулировки ширины между металлическими крыльями. Борозда для всех культур будет одинакового расстояния, что не очень удобно. Подобные виды конструкций удобно использовать для мотокультиватора весом, не больше 30 кг. Помимо этого стойки устройства тонкие и не подходят для возделывания твердой почвы.
  • Оборудование, предполагающее изменение ширины между крыльями, поэтому расстояние между бороздами можно сделать различным. Можно также использовать одновременно два агрегата на одной навеске. Рекомендовано устанавливать на мотоблоке весом больше 30 кг.
  • Самый популярный вид – это однорядный окучник. Устройство предназначено для работы с легким грунтом, предварительно обработанным культиватором. Если используется однорядный плуг, то грунтозацепы устанавливаются недалеко друг от друга. Это необходимо потому, что окучка проводится по одному междурядью. Существует более современный двухрядный окучник для мотоблока.
  • Еще одним приспособлением для окучивания овощной культуры является голландский окучник. Он позволяет регулировать крылья не только по горизонтали, но и по вертикали.
  • Удобен в пользовании активный окучник (роторный) пропеллерного варианта. У него совершенно иной принцип работы. Роторный окучник вместо колес имеет роторы с параллельными зубьями. Устройство можно установить на мотоблок и культиватор с двумя передними передачами. Пропеллерами, установленными на перекладине удобно измельчать и рыхлить почву, удалять сорняки с корнями и окучивать растения.
  • Самым лучшим, судя по отзывам владельцев мотоблоков с дополнительным устройством, считается дисковый окучник на мотоблок. Он состоит из поводка Т-образной формы, винтовых регуляторов, двух стоек и двух дисков. Рабочие элементы выглядят не в виде крыльев, а в виде дисков. Можно менять не только ширину, но и угол наклона. В результате получаются гребни на обрабатываемом участке нужной высоты и ширины.

Описание сорта картофеля Журавинка, выращивание и урожайностьЧитать

Прежде чем приступать к работе на своем земельном участке, необходимо узнать о настройках выбранного навесного приспособления. Неправильное использование или установление оборудования может привести к потере урожая и другим неблагоприятным результатам.

Подготовительным этапом является возделывание нужного участка, почву лучше взрыхлить. В это же время можно внести органические или минеральные удобрения. Чем рыхлее будет почва, тем легче будет сделать борозды.

Перед тем как посадить картофель мотоблоком, нужно установить отметки на расстоянии около 65 см. Затем мотоблоком с окучником делают борозды и раскладывают посадочный материал. После этого меняют колеса на прорезиненные, а крылья окучника для картофеля к мотоблоку ставят на максимальную ширину. Мотоблок устанавливают в междурядье и ведут плуг вдоль борозды, заваливая посаженый картофель.

Подготовка участка к посадке

Применение мотоблока на подготовительном этапе избавит вас от трудоёмкой ручной работы. Для перекопки участка на агрегат устанавливается плуг с фрезами

Очень важно перед началом работы правильно отрегулировать настройки:

  • глубина вспашки должна быть равна длине штыка лопаты (10–12 см);
  • ширина прохода — не более 50 – 60 см;
  • при обработке твёрдой почвы глубину борозды рекомендуют увеличить до 20–25 см.

Двухкорпусный плуг для мотоблока с фрезами чаще всего используется для вспашки

Основные правила обработки почвы

  1. Нужно следить, чтобы одна из фрез находилась в уже пропаханной борозде — это повышает качество работы.
  2. Чтобы уменьшить количество поворотов, вспахивать участок рекомендуют вдоль его длинной стороны.
  3. В местах разворота мотоблока землю необходимо выровнять граблями.

С помощью установленного на мотоблок плуга с фрезами можно перекопать даже целину

Некоторые модели мотоблоков (например, марки МТЗ) дают возможность выполнить круговую вспашку почвы. Движение осуществляется по спирали, начиная от центра поля. Удобство заключается в том, что оператор может идти сбоку мотоблока по ещё невспаханной земле.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

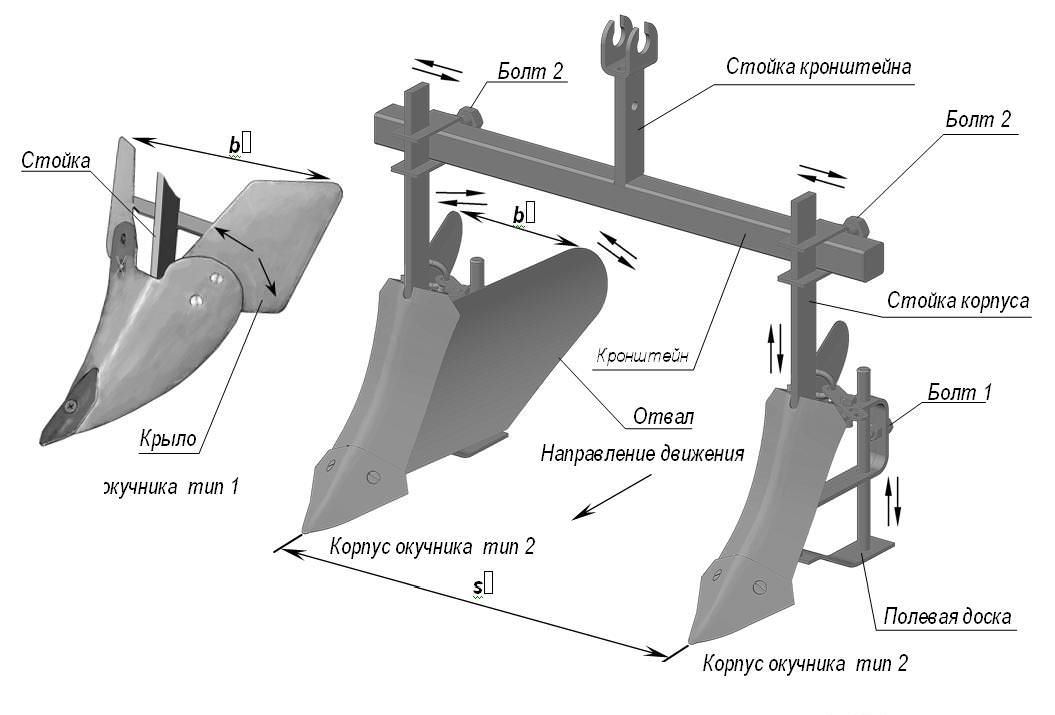

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Какие виды существуют?

Ознакомьтесь также с этими статьями

  • Лучшие породы декоративных кроликов для домашнего содержания
  • Цветок Анемона
  • Сорт сливы Венгерка
  • Сколько калорий в малине

Дисковые окучники для окучивания картофеля и других культур бывают двух видов: ручные и для мотоблоков. Если участок небольшой, то обычно используют ручной вариант, если картофелем засажена целая плантация – окучник с мотоблоком. Теперь подробней о каждом из них.

Виды окучников

Механизмы для мотоблоков имеют практически полностью все металлические детали. Они редко ломаются при должном уходе, и всегда качественно справляются со своей задачей. Такие механизмы крепятся к мотоблоку специальными гайками, которые входят в сборку. При движении мотоблока диски начинают вращаться. Они захватывают землю и подсыпают ее под растение, делая, таким образом, горку. Однако такие приборы довольно дорого стоят. Железная конструкция, надежность, звучный бренд – все требует денег, поэтому чаще огородники используют ручные дисковые окучники.

Ручной окучник стоит дешевле, да и более того, его можно сделать самостоятельно, о чем пойдет речь ниже. Метод действия ручного аналога такой же, как и для мотоблока, только в данном случае механизм тянет не машина, а человек. Для этого на механизме таких конструкций имеется т-образная труба диаметром 2-5 см, за которую и нужно тянуть или толкать окучник.

Изготовление ручного окучника дискового типа

Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.

Для изготовления такого приспособления понадобятся следующие инструменты:

  • газовый резак – для вырезания деталей из листового металла и стальных профилей;
  • газосварочный пост – для соединения деталей сварными швами;
  • газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
  • тиски и прочие слесарные инструменты;
  • мощная дрель и набор твердосплавных свёрл по металлу;
  • углошлифовальная машина (болгарка) – для зачистки сварных швов;
  • трубогиб – желательно, но не обязательно.

Схема сборки ручного дискового окучника

Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.

Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.

Стойка (поз. 5 рис.5)

Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);

Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):

Гайка М10 – 2 шт.

Рукоятка-грядиль (поз.9 рис. 5)

Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);

Гайка Ml0 – 2шт.;

Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);

Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);

Поперечина – 1 шт. (стальная труба 21×2,5);

Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).

Схема регулировки ширины захвата дискового окучника

Вид а – развал; вид б – схождение

Описание процесса сборки

Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.

Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.

Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.

На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.

На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.

Установка самодельного окучника на мотоблок

Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.

Схема дискового окучника, предназначенного для установки на механический или электрический культиватор

Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.

На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.

Правильный способ выполнения

Предлагаем вам достаточно простые и действенные рекомендации по окучиванию картофеля.

  • Выполнять такую работу следует дважды за сезон в строго определенное время. Первый раз такую обработку почвы проводят, как только ботва картофеля достигнет высоты в 10 сантиметров. Повторное рыхление проводится при достижении наземной части растения высоты в 20 сантиметров.
  • Помните о том, что проводить такое окучивание во время цветения картофеля не рекомендуется.
  • Лучше всего такую обработку выполнять после обильного выпадения росы или небольшого дождя.
  • В жаркую погоду выполнять окучивание не рекомендуется.
  • Такая обработка почвы может проводиться при помощи граблей, тяпки, мотыги или ручного окучника, использование которого позволяет существенно упростить эту работу.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
