Выбор водяных насосов для домашнего водопровода

Проблема слабого напора

Хотя наличие водопровода должно само по себе должно предполагать наличие воды в кране, но на деле такое происходит не всегда. Если напор слишком слаб, бытовая техника может либо не работать, либо работать очень долго.

Если речь идет о высотных зданиях, то вода может не добраться до верхних этажей, для устранения таких проблем и используются насосы для повышения давления.

Давление измеряется в атмосферах, 1 атм = 10,19 метров водного столба. По принятым стандартам, в городском водопроводе давление равняется 4 атм, однако на деле оно не всегда соответствует нормативам. Избыточное давление в 6-7 атм приводит к повреждению бытовой техники, разгерметизации труб, о последствиях низкого давления уже было сказано выше. Если давление составляет лишь 2 атмосферы, машины для мытья посуды работать нормально не смогут.

Большая часть домашней техники требует давления 1,5-2,4 атм, пожаротушительные системы нуждаются в трех атмосферах. Прежде, чем произвести выбор, нужно конкретизировать проблему.

Если в кране слабый напор, проточный насос позволит поднять давление. Если же до верхних этажей высотных зданий давление не доходит, а на нижних этажах подобные проблемы не наблюдаются, то здесь необходима полноценная насосная станция.

Поэтому прежде чем подобрать тип насосного оборудования, нужно убедиться, что причиной слабого давления не являются засоренные трубы.

https://youtube.com/watch?v=p1twcgiduZg

Технология ремонта водяного насоса

Самой частой поломкой водного насоса считается выход сальника из строя. Чтобы избавиться от неисправности, необходимо заменить сломанную деталь. Мы вам расскажем, принцип избавления от данной проблемы.

Для начала мы разберем насос. Выполняем все в данной последовательности:

• Отгибаем стопорную шайбу;
• Далее выворачиваем гайку-колпак, при этом, удерживая вал от проворачивания;
• Снимаем крыльчатку с сальника;
• Совлекаем уплотнительное и упорное кольца;
• Вытаскиваем шкиф привода и выбивается шпонка;
• Снимаем пылеотражатели стопорного кольца;
• Далее выплесовывается вал водного насоса с подшипниками;
• И последние совлекаем все уплотнение.

Наше устройство разобрано и готово к замене сальника, после – все собираем в обратной последовательности.

Критерии выбора оборудования

Одним из весомых качеств подбора насосной станции для дачи является величина скважины, из которой проводится отбор жидкости. Скважина, бывает, находится глубоко в земле или бывает неглубокой, тогда уместно образование колодца. Второй критерий —  это величина жидкости, воспроизводимой подстанцией. Стоит выяснить, в каком объеме потребляется водичка в постройке, а уже после этого подойти к выбору конструкции.

После долгого использования скважины, жидкость здесь может начать загрязняться. Для долгого и качественного действия подстанции нужно регулярно проводить прочистку и смену насадок и гидрофильтров. Дорогие модели способны продолжать действие, даже если жидкость в сосуде очень грязная. Следующий параметр — выбор трубок. В комплекте с водонасосом идут трубы из полипропилена. Установка насосной станции с такими трубами не сложная, но нужно соблюдать параметры их стойкости к водяному давлению.

Назначение и устройство насосной станции

Насосные станции водоснабжения для частного дома исполняют одновременно пару действий — подачку жидкости в сеть водоснабжения, автоматом удерживают там назначенное давление. Принцип работы насосной станции — раскладывает разносторонний системный водопровод и подсоединяет туда технику кухни и сан узловую — кабинку душа, нагреватель, посудомойку. В типовой набор конструкции входят: гидронасос, гидравлический аккумулятор, блок автоматики, входной сетчатый водофильтр, шланги и трубопроводки.

Для предотвращения жидкостного оттока из сети в случае приостановления прибора или понижении давления, на месте отбора жидкости устраивается обратный клапан. Поставленный на площадке колодец становится источником забора воды. Вместо колодца также используется сосуд с привезенной водой в ситуации, когда деятельность приспособления позволяет проводить откачку загрязненной жидкости.

В ситуации, когда забор водички проводится из открытого водоема, она используется только для полива и хознужд. Если же водицу качать из колодца, советуется выполнить анализ состава воды. По полученным результатам анализа можно понять, пригодна ли водичка к личному употреблению или все-таки она подойдет для хозяйственной деятельности.

Правила монтажа водяной насосной станции для частного дома

Главное при установке насосной станции на участке – это выбор места для ее размещения. Здесь необходимо учесть все основные требования:

• расстояние до источника забора воды должно соответствовать указанным в паспорте характеристикам;
• устройство обязательно должно быть установлено в отапливаемом помещении, если планируется эксплуатация в зимний период;
• чтобы избежать появления конденсата, вызванного разницей температур окружающей среды и перекачиваемой жидкости, обязательно необходимо подобрать хорошо проветриваемое помещение;
• обеспечение звукоизоляции стен помещения позволит сохранить уровень комфорта в доме.

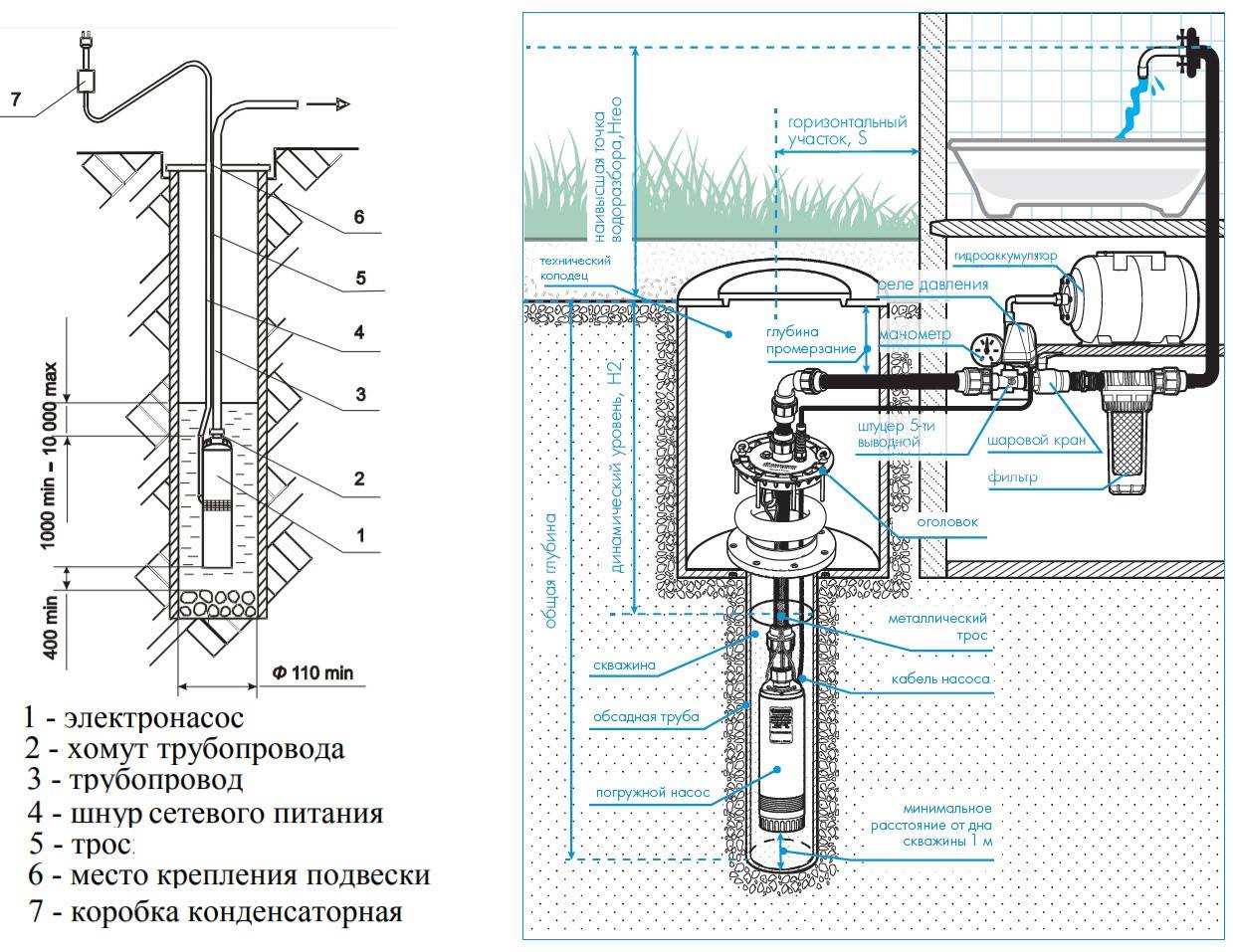

Схема монтажа водяного насоса

Для погашения вибрации насоса, станция устанавливается на амортизирующих прорезиненых подушках или коврике

Также важно позаботиться о заземлении установки, работающей от электросети. Этим вы обеспечите безопасность взаимодействия системы с домочадцами

При отсутствии герметичности патрубков станции теряется напор. Поэтому при любых отклонениях в работе системы обязательно необходимо выполнить осмотр всех соединений в устройстве.

Продлить работу водяной насосной станции поможет своевременное обслуживание системы. Регулярный осмотр на момент повреждений или засоров избавит вас от дополнительных трат на ремонт и приобретение нового оборудования.

Пример расчета

Основные необходимые данные для выбора подходящей модели поверхностного насоса для водоснабжения дома:

• Максимальное значение расхода жидкости в л/мин или м³/ч.
• Высота всасывания — разность уровней впускного патрубка насоса и поверхности воды в источнике.
• Высота нагнетания — разность уровней наивысшей точки трубопровода и выпускного патрубка насоса.
• Начальное давление, для безнапорной скважины или колодца равное атмосферному.
• Конечное — требуемое давление в домашней системе водопровода.
• Потери давления в трубопроводах зависят от расхода жидкости и качества поверхностей внутренних стенок трубопроводов, создающих трение ее движению.

Высота всасывания гидронасосов поверхностного типа не может превышать 10,33 м — высоты водяного столба, создающего равное атмосферному давление.

Для упрощения расчетов ее округляют до 10 м, а создаваемое давление приравнивают одной технической атмосфере, 1 ат = 1 кГс/см², или примерно 1 бару

Высота нагнетания, или напор, определяется техническими параметрами и мощностью агрегата.

Часто значение напора путают с давлением, называя одно другим. Эти величины эквивалентны, но в точности не равны друг другу. Давление на выходе насоса зависит только от его технических характеристик, а напор — от совокупности внешних условий: скорости потока и расхода жидкости, ее температуры, высоты над уровнем моря и пр.

При расчете все величины давлений системы в паскалях, барах, атмосферах и других единицах приводят к эквивалентным значениям напора в метрах.

Приведем пример, приняв геодезический уровень размещения насосной станции за нулевой:

• Расход жидкости, обеспечиваемый гидронасосом — 40 м³/ч. Это вполне достаточное значение потребления для нужд домашнего хозяйства.
• Уровень воды в колодце ниже нулевого на 4 м.
• Верхняя точка подъема воды на 15 м выше его.
• Суммарные потери во впускном и выходном трубопроводах можно найти в таблицах для конкретного типа труб, но обычно их рассчитывают исходя из того, что на каждых 10 м трубопровода теряется 1 м напора, потому примем их равными (15 м + 4 м) / 10 = 1,9 м.
• Конечное давление в верхней точке примем равным 1 бару

9,87 м.

Суммарный напор гидронасоса будет равен: 4 м + 15 м + 1,9 + 9,87 = 30, 77 м.

Если водонасосная станция устанавливается не в расположенном рядом с колодцем кессоне, а в доме, следует также учесть потери напора на длине подводящего трубопровода.

Для каждого насоса существует эксплуатационная характеристика, показывающая падение напора в зависимости от расхода и имеющая примерно такой вид:

Выбирая конкретную модель насоса, следует сообразовывать расчетные величины параметров с паспортными значениями для выбранного экземпляра агрегата в требуемой рабочей точке.

Гидравлическую мощность насоса можно найти по эмпирической формуле: Р (Вт) = 2,725 x Расход (м³/ч) x Напор (м).

Для нашего примера получим: 2,725 x 40 x 30,77 = 3,354 кВт.

Подробнее о расчете и подборе насоса для водоснабжения загородного дома смотрите в этом видео:

Сфера применения

Если говорить о поверхностных насосах, то из самого названия становится очевидным, что он не опускается прямо в воду, а размещается на ее поверхности. Для водозабора используется специальный шланг, погруженный на заданную глубину непосредственно в источник воды.

Принимая во внимание, что параметр подъема воды относительно невысокий, подобный механизм не может использоваться для скважин, зато для мелких колодцев и неглубоких родников этот способ может считаться самым лучшим

Сфера применения водоподъемника является широкой, среди распространенных направлений его использования следует выделить следующие:

• обеспечение автономного водоснабжения;
• эффективный полив сада и огорода;
• осушение затопленных подвальных участков, котлованов и старых колодцев;
• оптимизация работы центрального водоснабжения при помощи повышения внутреннего давления.

Электрические разновидности для домашнего водопровода

Центробежные

Роль рабочего органа выполняет колесо с лопатками, помещённое в корпус. Корпус имеет два патрубка: для всасывания воды, расположенный напротив центра вращения колеса, и для подачи, расположенный на периферии в диаметральной плоскости.

Принцип работы основан на использовании центробежной силы. Вода подаётся в центр колеса. Вращаясь, лопатки захватывают воду и отбрасывают её к стенкам корпуса. Таким образом, в центре возникает разряжение, под действием которого всасывается новая порция воды, а по краям создаётся избыточное давление, вытесняющее воду в выходной патрубок.

Центробежные насосы для воды могут быть погружного или поверхностного исполнения.

Поверхностный водонасос этого типа сможет поднять жидкость с глубины не более восьми метров. Гидроагрегаты этого типа неспособны к сухому всасыванию, то есть перед использованием их необходимо залить водой.

Для увеличения глубины всасывания применяют инжекторные устройства, которые позволяют поднимать воду с глубины до пятидесяти метров.

Инжектор может встраиваться и в корпус насоса. При такой конструкции аппарат становится очень шумным, и устанавливать его в жилых помещениях не рекомендуется.

Вихревые

Вихревые электронасосы могут работать со смесью воды и газа благодаря своей конструкции и применению особой крыльчатки — импеллера, который захватывает воздух и продвигает его внутрь улиткообразного корпуса. Внутри корпуса есть небольшое количество воды, воздух перемешивается с жидкостью и выводится через выходной патрубок. В результате этого в корпусе создаётся разряжение, и происходит втягивание воды через входной патрубок.

Импеллер действует подобно инжектору и позволяет закачивать воду на высоту до 20 метров.

Роторные

Состоит такой насос из цилиндра, перемещающегося внутри его поршня, и двух клапанов на входе и выходе. При перемещении поршня вниз происходит сжатие воды в цилиндре,  и вода вытесняется вверх, а при обратном движении создаётся разряжение, и в полость цилиндра поступает следующая порция воды.

Помповые агрегаты

Помпы могут приводиться в действие разными способами, но в быту чаще всего применяют моторизированные. Их работа обеспечивается бензиновыми или дизельными двигателями внутреннего сгорания. Конструкция исполнительного механизма позволяет перекачивать жидкости с твёрдыми частицами диаметром до 5 мм.

Производительность мотопомпы весьма велика, поэтому их применяют там, где необходимо перекачать большое количество воды, например: осушение водоёмов, пожаротушение, орошение полей. Мотопомпы по многим показателям отстают от электронасосов, зато они автономны, мобильны и не зависят от электросети.

Струйные гидравлические устройства

Эти насосы не способны создать на выходе давление, но их можно использовать для поднятия воды из неглубокого колодца в ёмкость на поверхности. В струйных устройствах нет движущихся частей. Роль рабочего механизма выполняет струя газа или жидкости.

К струйным гидравлическим устройствам относятся аэролифты. Устройство аэролифта следующее. Труба небольшого диаметра опускается в колодец. На расстоянии 20 см от нижнего края трубы есть патрубок, к которому подключается шланг от компрессора. Труба должна быть погружена в воду так, чтобы воздушный патрубок находился ниже уровня жидкости минимум сантиметров на тридцать. При подаче воздуха от компрессора пузырьки движутся вверх и подхватывают воду, которая находится выше них, таким способом газо-водяная смесь продвигается по трубе и выливается в ёмкость наверху.

Для максимально эффективной работы такого устройства нужно экспериментально подобрать необходимое давление воздуха в системе.

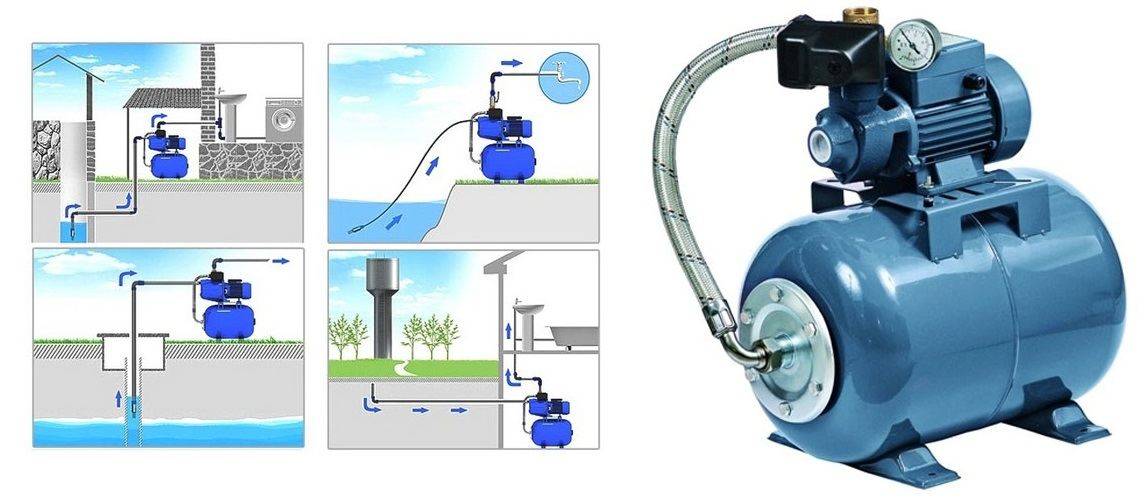

Насосная станция

Она может обеспечить подачу воды с избыточным напором из:

• Открытого водоема;
• Неглубокой скважины;
• Колодца;
• Емкости.

Устройство и характеристики

Интересующее нас насосное оборудование для водоснабжения дома представляет собой комплект из собственно насоса (центробежного, с сухим ротором), мембранного гидроаккумулятора и реле давления. Реле позволяет задать давления включения и выключения насоса (типично 1-2 и 3-4,5 кгс/см2).

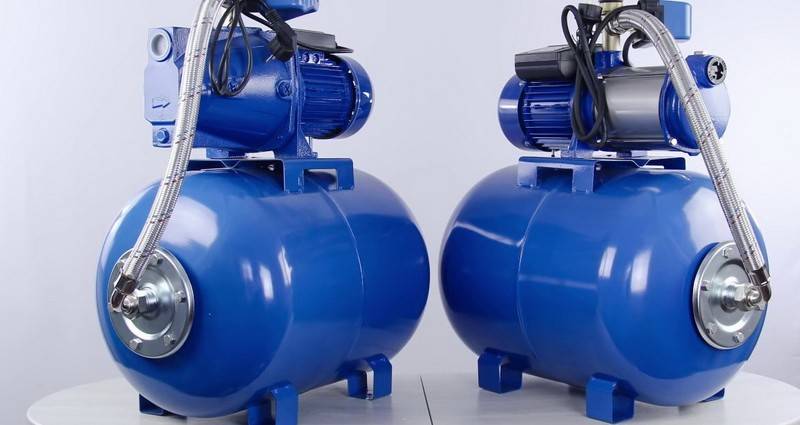

Знакомьтесь: насосная станция

Манометр показывает давление при полностью накачанном гидроаккумуляторе

Типичная мощность насоса для водоснабжения дома — от 600 до 2000 ватт, емкость мембранного бачка — 20-80 литров. В доме автора за резервное водоснабжение с подачей воды из 500-литровой емкости отвечает станция мощностью 0,6 кВт с 20-литровым бачком и производительностью 50 л/мин, чего вполне достаточно для бытовых нужд.

Характеристики насосной станции

Как и любой поверхностный насос, типичная недорогая насосная станция всасывает воду с глубины до 8-9 метров. Однако насосы для системы водоснабжения дома с внешним эжектором обходят это ограничение: они используют для всасывания воды с глубины до 15-25 метров эффект Бернулли (падение гидростатического давления по мере роста скорости потока газа или жидкости).

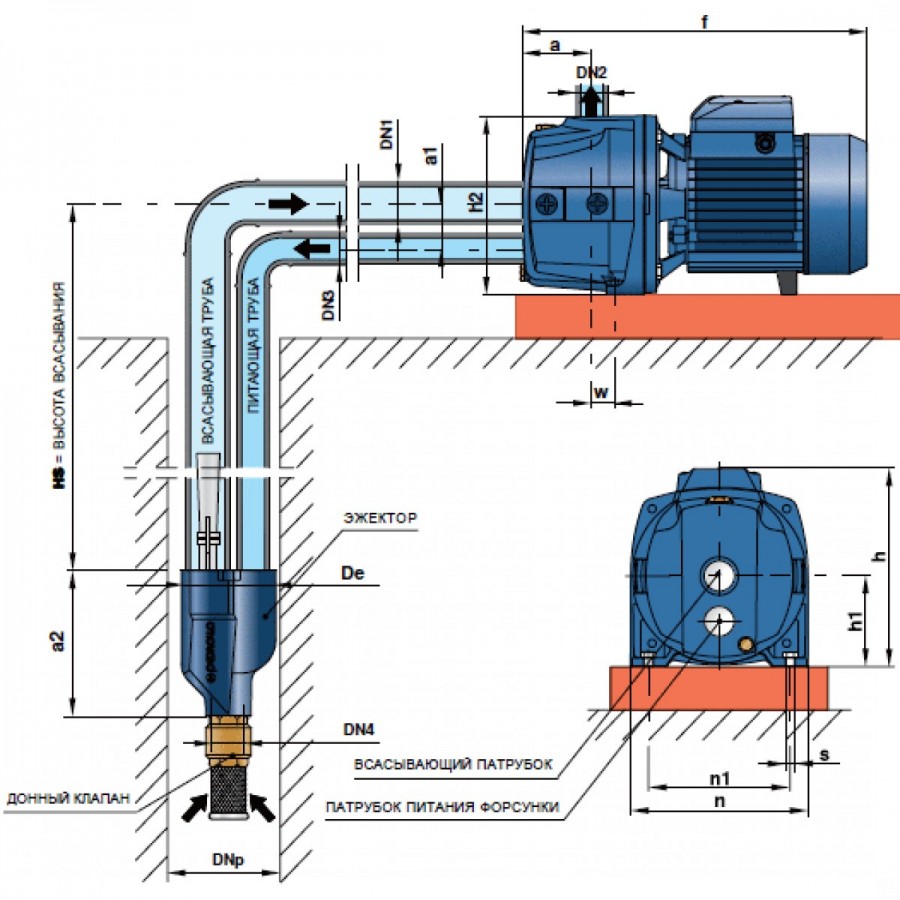

Внешний эжектор позволяет поверхностному насосу поднимать воду с глубины до 25 метров

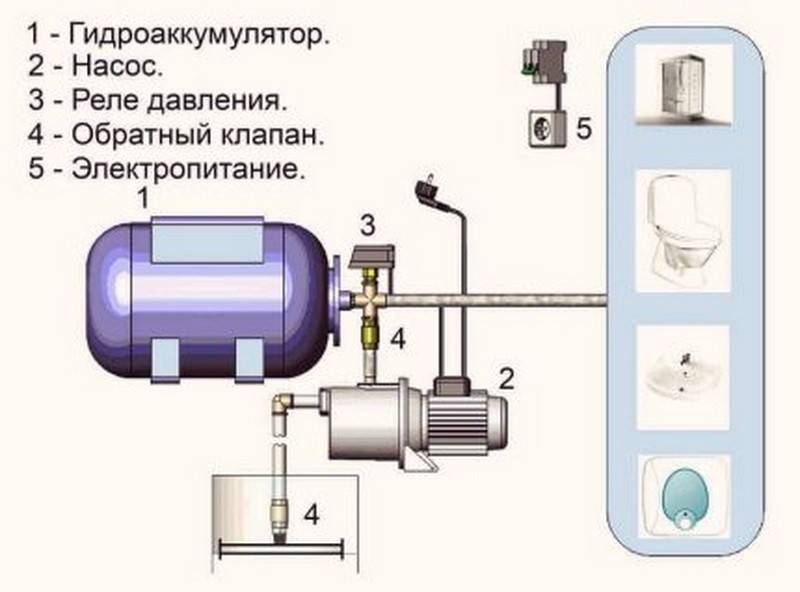

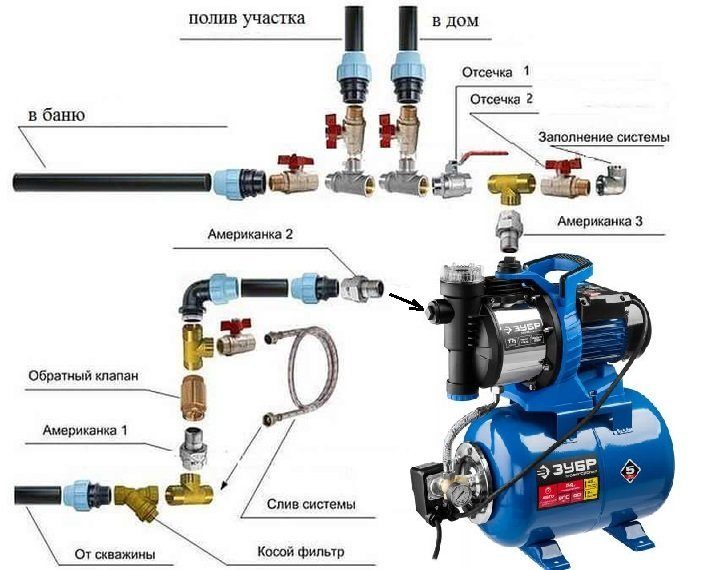

Схема подключения

Схема и набор вспомогательного оборудования определяется функциями насосной станции.

Если она используется для водоснабжения из скважины, открытого водоема  или колодца, выходной патрубок подключается непосредственно к вводу водоснабжения. Всасывающий патрубок соединяется с армированной трубой, которая заканчивается обратным клапаном и механическим фильтром.

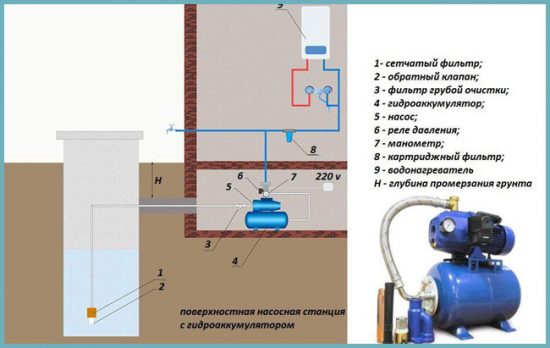

Водоснабжение насосной станцией

Резервное водоснабжение дома насосами реализуется несколько сложнее. В этом случае нам нужно обеспечить автоматическое переключение источника водоснабжения с магистрального водопровода на емкость и обратно.

Схема резервного водоснабжения из накопительного бака

Именно такая схема реализована автором в своем доме.

Резервная система водоснабжения в доме автора

Несколько комментариев к ней:

За наполнение бака отвечает обычный поплавковый клапан для бачка унитаза. Через него 500-литровая емкость наполняется примерно за полчаса;

Заливной клапан в баке

• Нижняя врезка в емкость и труба между ней и насосом должна иметь как минимум такой же диаметр, как у всасывающего патрубка станции;
• Между баком и насосом монтируется обратный клапан. Без него насос будет запускаться сразу после выключения: вода из гидроаккумулятора станет вытесняться воздухом обратно в емкость;

Обратный клапан перед всасывающим патрубком насоса

Второй обратный клапан устанавливается на вводе воды после врезки для поплавкового клапана.

В ввод водоснабжения сразу после счетчика врезана подводка к заливному клапану

Его функция — исключить сброс воды в магистральный водопровод при работе насосной станции;

Без этого клапана подающаяся насосом вода будет вытекать в магистральный водопровод

Редуктор давления на вводе воды в дом

Давление в гидроаккумуляторе должно быть чуть ниже давления запуска насоса. Стравить воздух из мембранного бака можно через ниппель, скрытый крышкой (пластиковой или металлической); тот же ниппель используется для накачки воздуха компрессором или ручным насосом.

Ниппель для накачки гидроаккумулятора

Автоматическое реле настраивается парой винтов в его корпусе: большой отвечает за абсолютное значение давлений запуска и отключения, малый — за разницу между ними.

Реле давления…

… и его настройка

Какой насос для повышения давления воды лучше купить

Определить, какой тип прибора для повышения напора воды лучше, не так просто. Прежде чем покупать оборудование, нужно определить необходимую мощность, вид, напор. Среди представленных номинантов, можно выделить следующих, в таких категориях:

• Лучший насос для повышения давления воды для небольшого частного дома – Grundfos UPA 15-90;
• Оборудование для коттеджа в 2-3 этажа – Dab E.sybox Mini 3;
• Если нужно обеспечить напор на небольшом производстве или ферме – Джилекс Джамбо 50/28 Ч-18;
• Компактное устройство, которое легко разбирать и обслуживать – Jemix W15GR-10 A;
• Станция для дачи – Termica Comfortline TL PI 15.

При покупке обратите внимание на массу насоса, уровень вибрации. Слишком тяжелое устройство при постоянной работе со временем может нарушить соединение с трубами

Важным параметром является и уровень шума мотора: для домашнего длительного применения нужно выбирать тихие модели.

Критерии выбора оборудования

Заводские насосные станции комплектуются насосом поверхностного типа. Существуют насосные системы, которые подразумевают применение насосов погружного типа. В их случае аккумулирующая емкость может быть меньших размеров, так как погружные насосы создают большее давление в системе и реже включаются. Для их защиты нет необходимости устанавливать аккумулирующую емкость большого объема.

Разберем устройство и принцип работы насосной станции. Поверхностные насосы бывают с разными инжекторами:

• Внутренний инжектор позволяет работать с глубиной до 8 метров, однако на выходе такие конструкции способны создать давление до 6 бар. Они не боятся воздушных пробок и прокачивают их вместе с водой. Их недостатком считается высокая шумность рабочего процесса, что делает необходимым обустраивать звукоизолирующий короб.
• Внешний инжектор работает с глубиной до 50 метров. Такие изделия отличаются экономичностью, но выдают КПД до 40%. Они работают гораздо тише, однако давление на выходе оставляет желать лучшего.

Каждый домовладелец самостоятельно выбирает тип насоса в зависимости от своих потребностей и желаемых характеристик. Разнообразие предлагаемых насосных станций располагает к большому выбору. Здесь можно найти любой вариант, соответствующий особенностям собственного водопровода.

Установка насоса, повышающего давление воды

Место установки насосов зависит от конкретной ситуации. Для нормальной работы крана и душа достаточно поставить подкачку на выходе из накопительного бака, если речь идет о такой системе. Если захотите на даче поставить бойлер или стиральную машинку, другие устройства, требовательные к давлению, скорее всего придется ставить перед ними. При достаточной мощности (при достаточном расходе) одного насоса может хватить на два устройства. Только тогда нужно соответственно продумывать схему.

Где можно установить насос повышающий давление в водопроводе на даче при использовании системы с накопительным баком

В любом случае, при разработке схемы, предусмотрите возможность снятия или обхода насоса. Это делают при помощи байпаса (в байпасе должен стоять перекрывающий кран).

Установка нескольких маломощных повышающих насосов — не всегда лучшая идея. В таком случае может быть стоит рассмотреть более мощные и производительные модели, которые могут стабилизировать давление при значительном расходе. Некоторые из них обеспечивают даже поднятие воды из колодца или резервуара, заменяя в каком-то смысле насосную станцию.

Включение в систему водоснабжения

Как говорилось выше, более других удобны в установке и эксплуатации готовые насосные станции, технические характеристики которых пригодны для водообеспечения небольшого дома на семью из 2

3 человек или дачи.

Подключение их сводится к нескольким простым шагам:

• Выбор места размещения.
• Подготовка надежного основания.
• Подведение необходимых трубопроводов.
• Всасывающую трубу, опускаемую в колодец, необходимо оборудовать сетчатым фильтром и обратным клапаном. Опустить ее следует на глубину не выше 1 м от поверхности воды.
• Подключение электрической сети и защитного заземления.

Внимание! Все водяные электронасосные агрегаты должны иметь защитное заземление или зануление, без которых их эксплуатация недопустима. Подключение их к силовому электрощиту необходимо производить через УЗО и автомат максимального тока

Обустройство системы водоснабжения

Если вы решили самостоятельно организовать домашний водопровод с использованием надежного водяного насоса, убедитесь в правильности выполнения подключения.

1. Сначала необходимо подсоединить шланг к насосу и опустить погружное оборудование в скважину. Если вы выбрали поверхностную модель, то закрепите всасывающую трубу и опустите ее в резервуар.
2. После этого следует подготовить траншею. Ее глубина не должна превышать уровень промерзания грунта. Здесь укладывается водопроводная труба. Для ее фиксации с трубой насоса используется соответствующий адаптер. Для установки поверхностного насоса стоит отдать предпочтение кессону. Альтернативный вариант предполагает протягивание всасывающей трубы непосредственно в подвал дома, где установлено насосное оборудование.
3. Далее необходимо завести напорную линию в подвал. Здесь ее подключают к гидроаккумулятору. Подобное оборудование отвечает за поддержку постоянного давления и бесперебойного водоснабжения.

Для организации водопровода в частном доме необходимо использовать водяной насос, который погружают в скважину. Подобное оборудование представлено различными моделями, а значит, вы сможете подобрать агрегат с учетом личных предпочтений и особенностей местной воды.

Селезнёв Геннадий Антонович

Нагрев

Какое оборудование по тепловодоснабжению применяется для нагрева воды? Давайте познакомимся с наиболее популярными решениями.

СНиП II-34-76, действие которого в настоящее время прекращено, предлагал использовать следующие виды водонагревателей:

Водо-водяные и паро-водяные теплообменники;

Тепловой пункт с водо-водяными теплообменниками

• Газовые водонагреватели и котлы;
• Твердотопливные котлы и дровяные колонки;
• Дизельные отопительные установки;
• Электрокотлы и нагреватели (проточные и накопительные).

В наше время в список добавились:

Солнечные коллекторы, утилизирующие для нагрева воды или теплоносителя солнечную радиацию;

Трубчатые вакуумные коллекторы

• Тепловые насосы с водяным вторичным контуром;
• Разновидность газовых котлов — так называемые конденсационные. Они используют не только теплоту сгорания газа, но и теплоту конденсации образующегося при окислении углеводородов водяного пара.

А теперь — чуть подробнее.

Теплообменники

Функции: это оборудование для горячего водоснабжения используется для нагрева воды на хознужды  за счет тепловой энергии теплоносителя (воды из теплосети или пара).

Виды:

• Пластинчатые (вода отделена от теплоносителя тонкими теплопроводными пластинами);
• Кожухотрубные (вода проходит через кожух с теплоносителем по пучку труб);

Кожухотрубные теплообменники

• Витые (из змеевиков);
• Спиральные (разновидность пластинчатых со спиральной формой разделяющих две среды пластин).

Подключение: на входе ХВС теплообменника желательна установка грязевика или механического фильтра. Все входы и выходы устройства снабжаются запорной арматурой.

Схема ИТП с водо-водяным теплообменником

Газовый котел

Функции: нагрев теплоносителя за счет сгорания природного газа или пропана, опционально — нагрев воды для ГВС в проточном или (реже) накопительном теплообменнике.

Виды:

• Одноконтурные (с теплообменником для нагрева теплоносителя);
• Двухконтурные (с дополнительным теплообменником ГВС);
• Классические (использующие только тепло горения газа);
• Конденсационные (утилизирующие теплоту конденсации продуктов горения);
• С атмосферной горелкой (с отбором воздуха из помещения);
• С закрытой горелкой (с отбором воздуха с улицы);
• Энергонезависимые (с пилотной горелкой и пьезорозжигом);

Напольный газовый котел с атмосферной горелкой и пьезорозжигом

• Котлы с электронным розжигом;
• Устройства с естественным и принудительным побуждением тяги.

Подключение: отопительный теплообменник разрывает розлив системы отопления. Если вы используете оборудование для горячей воды — водоснабжение подключается к входному (ХВС и выходному (ГВС) патрубкам вспомогательного теплообменника. На входе желательна установка фильтра и обязательна установка запорной арматуры.

Схема и внешний вид подключения

Газовая колонка

Функции: нагрев воды для хознужд.

Виды:

• С электронным и пьезорозжигом;
• С атмосферной и закрытой горелкой;
• С механическим и электронным термостатом.

Подключение: идентично подключению теплообменника ГВС двухконтурного котла.

Подключение колонки

Бойлер косвенного нагрева

Функции: нагрев и хранение воды для хознужд. Для нагрева используется подключенный к отопительному оборудованию (одноконтурному газовому, твердотопливному котлу, контуру ЦО) теплообменник.

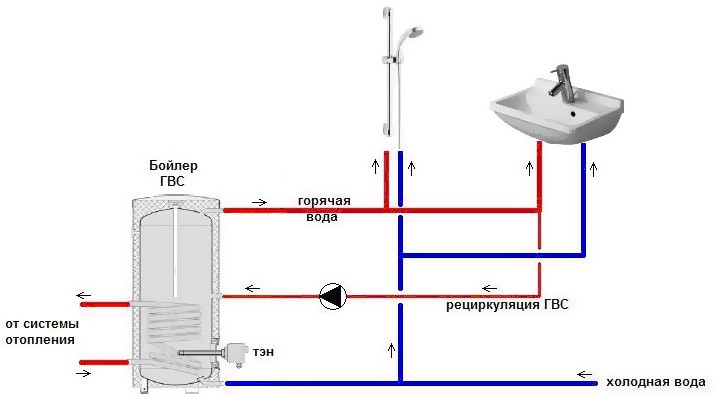

Котельная с косвенником

Подключение: на входе и выходе монтируются краны. На входе, помимо крана, должны стоять обратный (исключающий сброс нагретой воды в водопровод ХВС) и предохранительный (исключающий опасный рост давления вследствие теплового расширения воды) клапаны. При объеме бойлера свыше 150 литров функции предохранительного клапана дублируются подключенным к ГВС расширительным бачком.

Схема подключения электробойлера
