Как собрать самодельный мотоблок из бензопилы Дружба

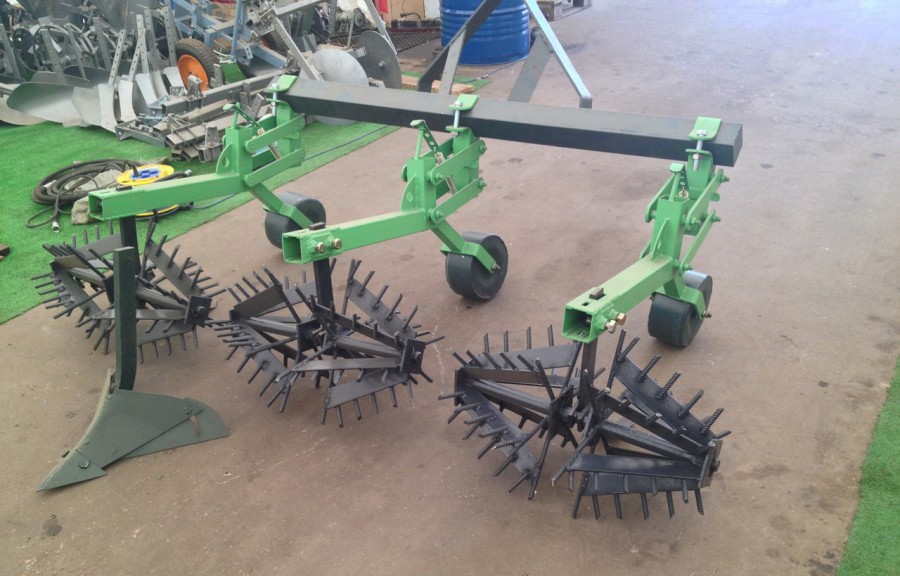

Как сделать окучник?

Для окучника листерного варианта на культиватор потребуется металл толщиной 2 мм, из которого и будет вырезаться рабочий материал – полукрылья. После того как детали вырезали их нужно согнуть в нужном радиусе. В дальнейшем детали сваривают в местах фиксации. Края обрабатывают болгаркой.

Расстояние между двумя полукрыльями фиксируют стальной перекладиной. С внутренней стороны устройства приваривают металлическую трубу с несколькими отверстиями, которые позволяют устанавливать необходимое углубление в почву. К стойке прикручивают болтами еще одну трубу, которая идет к мотоблоку.

Чтобы изготовить самодельный дисковый окучник потребуется приобрести два вогнутых диска (подойдут диски от старой сеялки). Можно самому вырезать пластины из металла шириной 2 мм. Диаметр кругов дискового окучника должен быть не меньше 40 см. Потребуется также две стойки и талрепы, поводок в виде буквы «Т».

На нужном расстоянии диски под наклоном фиксируются на стойке регулируемыми переходниками сварочным методом или болтами. Талрепы дают возможность регулировать диски по вертикали. Делая окучник самостоятельно, обязательно нужно следить, чтобы диски были установлены симметрично. Иначе мотоблок будет заносить в сторону.

Сделанный дисковый окучник своими руками имеет много преимуществ. Сделать его может любой человек, достаточно лишь найти доступные чертежи и схемы (найти их можно в специальных журналах про сад, огород или в интернете). Окучники для картофеля своими руками потребуют немного затрат, а эффективность ничем не отличается от готового аппарата.

Ручной окучник позволяет вспахивать грунт без использования техники. Позволяет обрабатывать малые площади. Для изготовления самодельного окучника потребуется:

  • Диски или листы метала в качестве лезвия – 2 шт;
  • Механизм кулачкового типа – 2 шт;
  • Фиксирующие кронштейны – 2 шт;
  • Металлические стойки – 2 шт;
  • Мостовая балка;
  • Рукоятка-грядиль.

Важно помнить! Дисковый окучник отличается от листерного не только режущим инструментом, но и конструкцией рамы. При изготовлении необходимо практичным путем выставить ширину захвата лезвий

Для дисков ширина должна быть примерно до 25 см, для листерного – около 30 см. Это объясняется характером реза лезвий. Диски вспахивают грунт по прямой траектории, а листы метала окучивают под углом.

Читать далее: Гортензия «Анабель» (42 фото): описание сорта древовидной гортензии, посадка и уход в открытом грунте, болезни и вредители

Изготовление

Между готовыми дисками или лезвиями привариваются металлические втулки. Они обеспечат фиксацию режущей кромки при окучивании. От длины втулок зависит ширина захвата.

После сварки лезвий переходим к изготовлению рамы. Длина конструкции не должна превышать 120 см. Иначе во время работы рулевая рукоять будет вибрировать. Раму для окучивателя делают с учетом крепления к мотоблоку. Нижняя часть – представляет усиленную конструкцию, фиксирующую инструмент. При изготовлении ручного инструмента вместо крепления под мотоблок приваривается направляющая тяга.

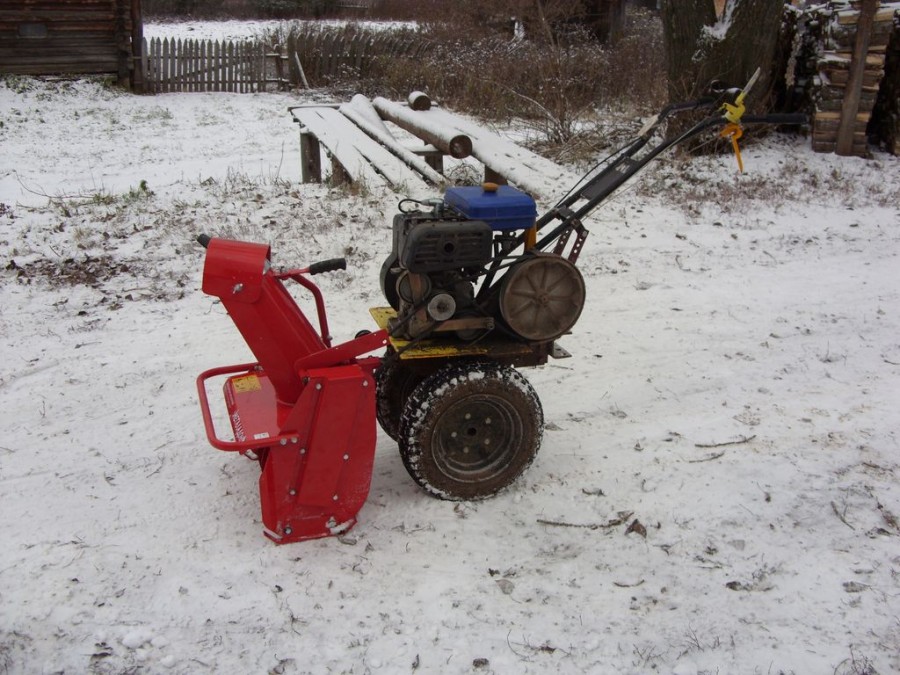

Делаем ковш снегоуборочной машины своими руками

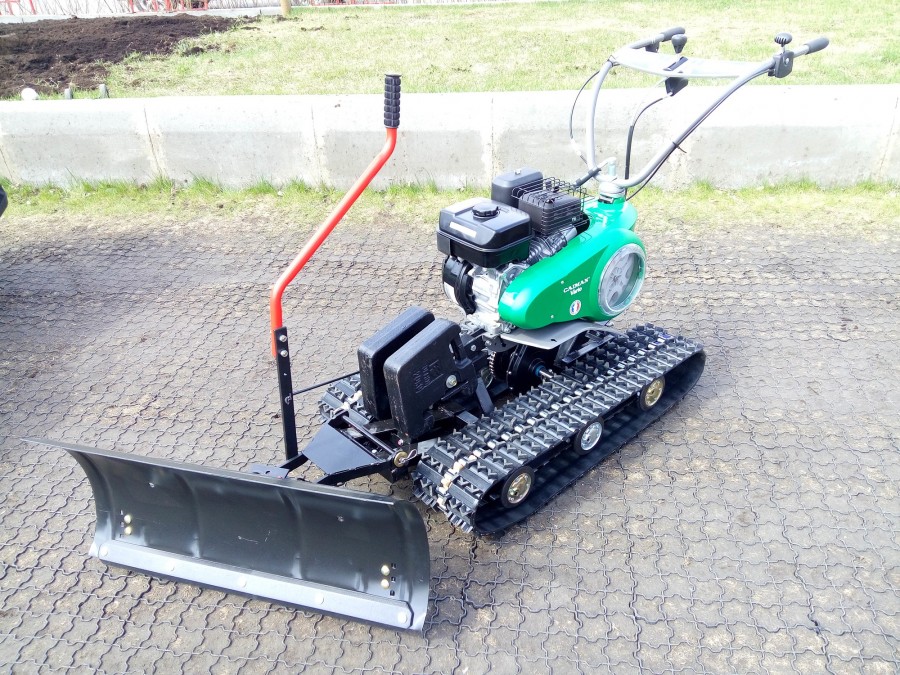

Мотоблок пригодится в хозяйстве не только летом, но и в зимнее время. Его часто оборудуют как снегоуборочную машину. Достаточно сделать ковш для мотоблока, и тяжёлую работу будет делать железный помощник.

Ковш для расчистки снега обычно делают из 200-литровой железной бочки. Ещё понадобится полоски из металла, квадратная труба, резиновая и стальная пластины и крепеж – болты, гайки. Из инструментов – плоскогубцы или пассатижи, дрель и сверла по металлу, гаечные ключи, шлифовальная машина, сварочный аппарат.

Болгаркой у бочки вырезаются боковые части. Затем заготовка разрезается на три части. Две из них свариваются по контуру. Оставшуюся треть бочки нужно поделить на металлические полосы, которые будут ножами ковша. В них высверливаются три отверстия диаметром 6 мм для крепления по краю ковша. Вместо бочки можно использовать металлический лист, который надо будет изогнуть путем нагрева.

К нижней части ковша приваривают полоску металла, чтобы сделать его более тяжёлым. Металлическую полоску полностью закрывают резиной для предотвращения износа. Затем ковш прикрепляется к мотоблоку. Для защиты от коррозии самодельный ковш грунтуется и красится.

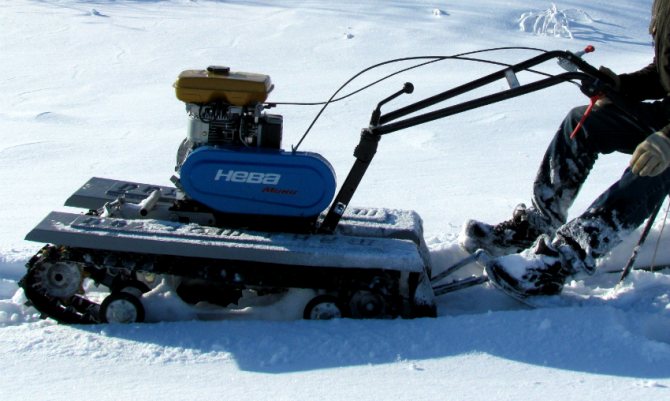

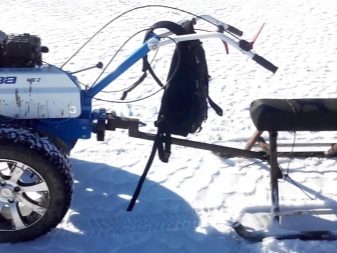

Превратить мотоблок на колесах в снегоход можно, используя прицеп и зимние колеса. При помощи швеллера прицеп неподвижно закрепляют к раме. Вместо дорогих колес применяют бывшие в употреблении камеры от грузовиков. На каждом колесе спущенная камера закрепляется цепями и снова накачивается. Оборудовать снегоходную машину достаточно просто и самодельными санями.

Как сделать мотоблок и навесное оборудование к нему своими руками

Жители сельской местности, дачники, огородники, словом, все, кто трудится на земле, всегда мечтают о механизированном «помощнике». Они ожидают от него, наконец, чтобы он заменил лопату. Лучшим станет мотоблок. Мы пошагово расскажем для них о том, как в своем дворе из подручных материалов соорудить такой агрегат.

На что похожа механизированная конструкция?

Представим идеи из чего можно сделать простой мотоблок. Во-первых, главный узел – это двигатель внутреннего сгорания (ДВС). Чаще одноцилиндровый, чтобы расход бензина был меньше. Во-вторых, конструкция должна позволить пахать, полоть и стать транспортным средством.

На мотоблок можно навесить ряд самодельных устройств, облегчающих работы на огороде. Наиболее необходимые: отвальный или безотвальный плуг, барабанный или лапчатый культиватор, косилка травы с минимальным захватом или насос для подачи воды из любого источника.

Сразу возникнет вопрос: какой расход бензина? На мотоблоке ставится бак на 4 литра. Его достаточно на полдня работы двигателя. Но только если это не целинный (уплотненный) участок, а часто обрабатываемый, пусть и лопатой.

Пошаговое конструирование

Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

Что необходимо для сборки:

  • «донор», с которого снимаются некоторые запчасти;
  • чертежи (из Интернета или паспорта заводского мотоблока);
  • сварочный, желательно и мини-токарный агрегат (есть школьного типа);
  • набор инструментов.

Особенности сборки

Главное в этом – чертежи и размеры мотоблоков своими руками. Начертите их даже от руки, проставив параметры, обозначив места сварки, крепления болтами.

Установите на раму главный редуктор от «Муравья». Рама – от старого мотоцикла, с которого убрано вилку переднего колеса. Сзади рамы прикрепите сцепку для навесного оборудования. Колеса от классики («жигули») прикрепите на трубу-ось.

Основные узлы

Про ДВС сказано основательно. На «Ижи», работающие с большими оборотами, необходим ходоуменьшитель. Его монтируют на многие мотоблоки, продается он в качестве обычной запасной детали.

Тележка-прицеп

Заводские агрегаты часто компонуются двухколесной тележкой с сиденьем для водителя. Не составит особого труда приставки для мотоблоков собрать своими руками. Одна из них – тележка-прицеп.

Что необходимо подготовить к работе:

  • металлические трубы;
  • колеса, предпочтительны десятидюймовые от старого советского мотороллера или мотоколяски;
  • стальные листы толщиной 0,2 – 0,3 миллиметров;
  • уголки, метизы, инструменты.

Сваривать раму желательно в одном месте. Так она получит прямоугольную форму без вертикальных изгибов.

Технология сборки

Из уголков делаете поперечины, которые будут устанавливаться сзади и спереди. Их соединяют вертикальными профилями с прямоугольным просветом. Получите решетку.

К продольным прицепите такие же четыре стойки – крепеж для бортов.

К решетке привариваете сталь 0,3 мм, борта делаете из 0,2 мм.

К поперечным балкам привариваете лонжероны. На них крепите рессоры от «москвича», «жигулей – классики». Середины рессор соедините с колесной балкой.

Приварите в передней части «дышло» для не жесткого сцепления с мотоблоком.

Гусеницы на мотоблоке

Крестьяне, дачники работают в поле, на огороде чуть ли не до первого снега без морозов. Въехать на такую почву или выехать на асфальт или грейдер мотоблоку с прицепом непросто. Для наглядности сделайте фото мотоблока своими руками.

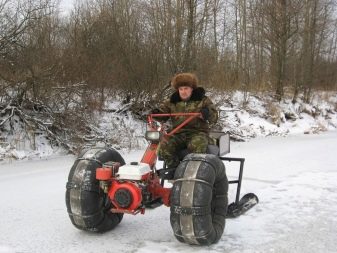

Усовершенствуют тяговую силу установкой своеобразных гусениц из транспортерной ленты или старых покрышек. Но тут необходим некоторый опыт или подсказка умельцев.

Проще в такую погоду надевать на шины цепи для легковых автомашин. Выехали из грязи, снега на асфальт – снимите цепи, и домой без происшествий.

Переоборудование современных мотоблоков

Хочется отметить, что при определённых навыках слесаря, должном упорстве и наличии всех необходимых расходных материалов из обычного мощного мотоблока можно своими руками по предварительно составленному проекту сделать многофункциональный трактор в миниатюре. Однако предела совершенствования самоделок из мотоблока не существует, и каждый человек при большом желании и небольших денежных вложениях сможет смастерить целый многофункциональный комбайн для облегчения работ на приусадебном участке.

  1. Моторизированный блок с прицепом. Такая самоделка подразумевает создание дополнительного прицепного устройства, которое подсоединяется к мотоблоку при помощи жёсткой сцепки. Основным нюансом при изготовлении такого усовершенствования является соблюдение смещений центра тяжести, который должен отходить назад. Помимо этого, понадобится выполнить увеличение ширины передней оси путём установки специальных втулок, которые есть в продаже на рынках и специализированных магазинах. Дополнительно придётся установить дифференциал, который сделает минитрактор максимально манёвренным.
  2. Переоборудование мотоблока в вездеход. Переоборудовав моторизированный агрегат в вездеход, его владелец получит множество преимуществ, облегчающих сложные работы в саду или на огороде. Такая капитальная переделка основывается на креплении мотоблока путём сварки на специальном каркасе, оснащённом 4 колёсами вращательное движение, к которым, передаётся через карданный вал на заднюю ось машины. При этом в зависимости от мощности силового агрегата можно сделать как небольшой квадроцикл, так и минитрактор.

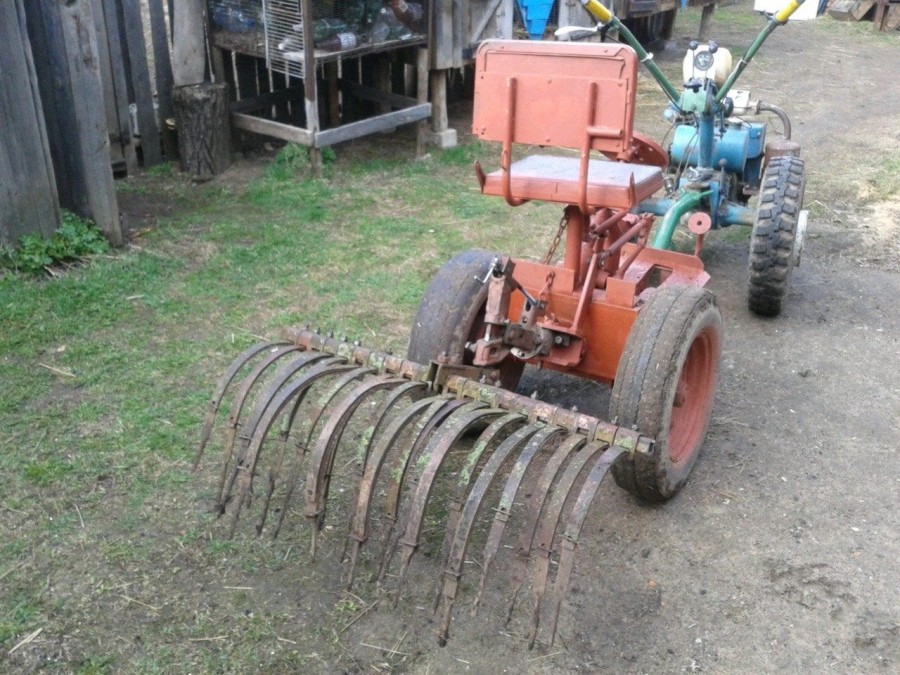

  3. Самоделка для подборки сена. Многим фермерам знаком сложный процесс заготовки сена для крупнорогатого скота. Конструктивно такое дополнение состоит из сварной системы, изготовленной из труб и специальных штырей, закреплённых на пластине. Такое устройство чем-то напоминает большие грабли, которые устанавливаются сзади моторизированного блока и сгребают скошенное сено. Дополнительно в передней части закрепляется ось, с колёсами превращая агрегат в самодельный минитрактор из мотоблока. Такая самодельная машина отлично справляется со сборкой скошенной травы.
  4. Принимая в учёт тот факт, что в большинстве регионов нашего государства в зимний период года выпадает много осадков в виде снега, многие владельцы приусадебных участков задумываются о переоборудовании мотоблока в снегоход. Такое усовершенствование позволит человеку легко передвигаться по любым снежным заносам. А учитывая, что в зимний период мотоблок не используется по своему основному назначению то, такая самоделка может оказаться, как нельзя кстати. Одной из вариаций такого усовершенствования считается установка гусениц, которые превратят мотоблок в прекрасное средство передвижения по заболоченной местности.

Чтобы самодельный трактор, собранный своими руками, прослужил без поломок достаточно длительный период, важно правильно выбрать бензиновый мотоблок, мощности которого будет достаточно, чтобы выдержать дополнительные нагрузки. Плюс ко всему желательно чтобы агрегат был с максимально расширенной базой колёс

В этом плане отлично подойдут мотоблоки модельного ряда Каскад или Зубр, которые зарекомендовали себя среди потребителей как надёжные и практичные устройства.

Такие мощные и качественные мотоблоки смогут как вспахать огород, так и тянуть за собой прицеп, полный груза, или при наличии гусениц проехать по непроходимому бездорожью или скосить траву на газоне, а также выполнить множество других полезных работ на приусадебном участке.

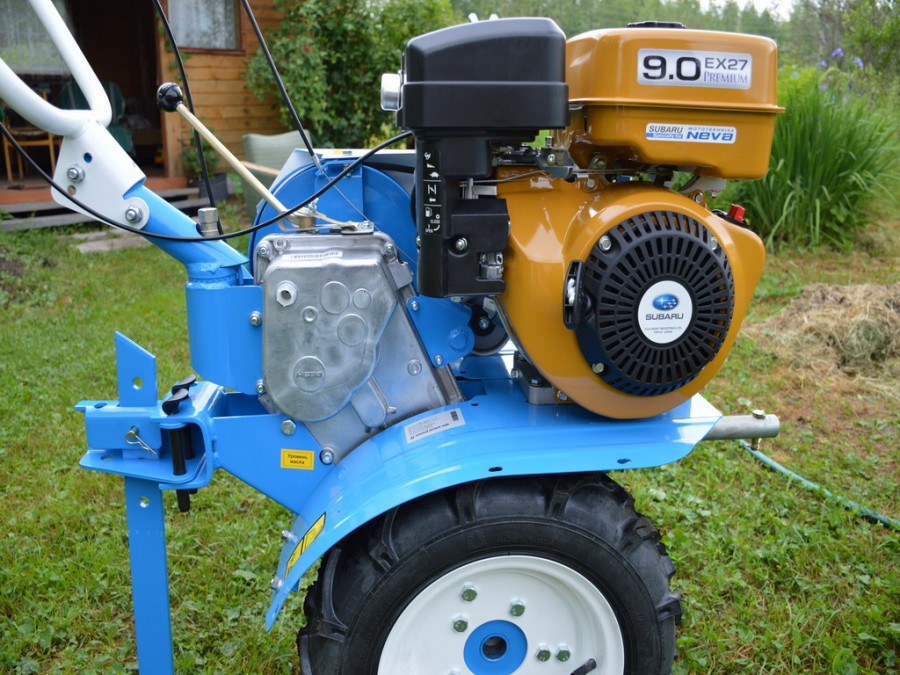

Мотоблок Нева на гусеничном приводе

Хотя в базовой комплектации мотоблоки Нева оснащаются колесами, вы можете купить к своему агрегату гусеничную приставку. Гусеничные мотоблоки Нева отличаются от колесных аналогов повышенной проходимостью в дождливую или снежную погоду и позволяют использовать агрегат в любое время года. Вы можете купить гусеницы для мотоблоков Нева, а можете сделать их своими руками с использованием подручных средств.

Мотоблоки Нева на гусеничном приводе имеют высокую проходимость и могут использоваться при неблагоприятных погодных условиях

Изготовление гусениц своими руками

Если вы хотите не купить гусеничный привод для мотоблоков Нева, а изготовить его своими руками, то для этого вам понадобятся следующие материалы:

  • сам мотоблок, оснащенный функцией блокировки осей и 4-тактным двигателем;
  • транспортная лента или пара автомобильных покрышек большого диаметра для изготовления гусениц;
  • пара дополнительных колес.

Статья по теме:

Самый простой вариант гусениц для мотоблока Нева, отзывы о котором свидетельствуют о высокой эффективности конструкции, это конструкция из транспортной ленты. Для его изготовления понадобится лента толщиной не менее 7 мм, а также по дополнительному колесу с каждой стороны агрегата. Чтобы гусеница из ленты прослужила дольше, можно прошить ее по краю толстой леской.

Для изготовления гусениц своими руками лучше использовать старые автомобильные шины

Также гусеничный агрегат из мотоблока Нева с двигателем американского или японского типа можно сделать при помощи автомобильных шин. Покрышки для этого понадобятся большого диаметра и с правильным рисунком протектора. Лучше всего для этого выбирать шины от трактора или крупного грузового автомобиля. Процесс изготовления гусениц из покрышек делится на следующие этапы:

  1. Вырезание в покрышках дорожек для гусениц. Для этого можно использовать специальный сапожный нож, который нужно смачивать мыльным раствором для облегчения процесса разрезания резины.
  2. Срезание с них боковой части. Это можно делать электролобзиком с мелкими зубьями.
  3. Удаление лишних частей с внутренней стороны покрышки.

Плюс гусеницы из автомобильных покрышек – это ее повышенная прочность и надежность за счет цельной структуры. Минус вытекает из плюса и заключается в том, что длина такой гусеницы жестко ограничена длиной покрышки.

Кроме этого гусеницы для мотоблока можно изготовить из ремней или цепей. В первом случае необходимо соединить между собой несколько ремней с клиновидным профилем. Соединение делается при помощи грунтозацепов и заклепок. Для второго варианта вам понадобятся две цепи одинакового размера.

При установке гусениц на мотоблок следует использовать двигатель с водяным охлаждением

Прежде чем изготавливать гусеницы для агрегата Нева, нужно правильно рассчитать их параметры. Если гусеница будет слишком высокой, то на поворотах мотоблок может перевернуться. Кроме того, для установки гусениц лучше выбирать модель двигателя с водяным охлаждением, так как такая конструкция оказывает большую нагрузку на двигатель и может привести к его перегреву.

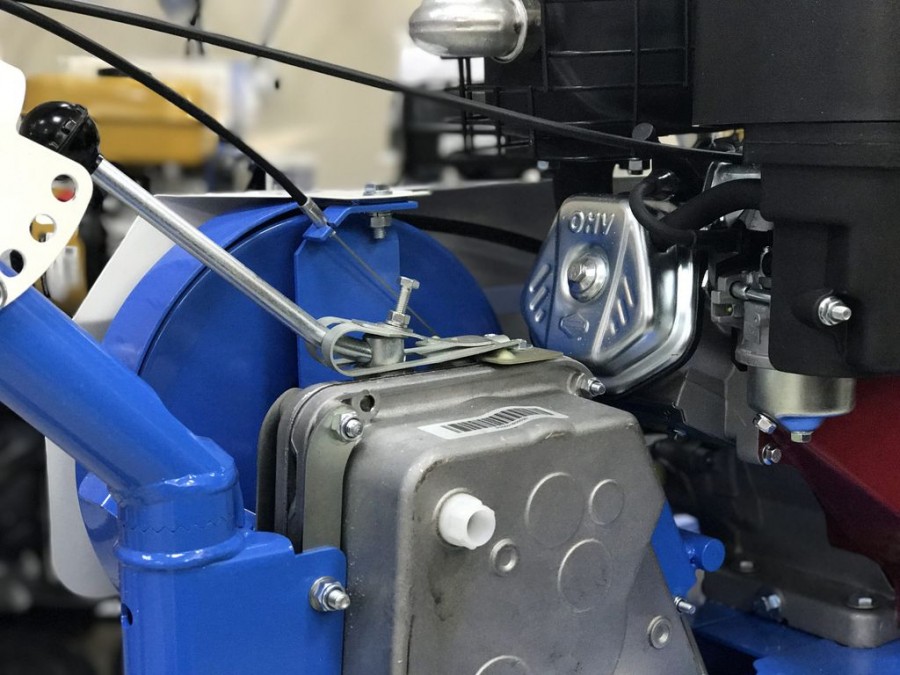

Самодельный мотоблок: выбирает силовую установку

Центральный вопрос, разрешить который придется всем, кто решился на изготовление подобной самоделки, будет касаться его двигательной части. Именно от нее будет зависеть, «потянет» будущий мотоблок возложенные на него нагрузки или нет.

В данном случае вариантов может быть несколько:

  • старый двигатель от мотоцикла, мопеда, мотороллера или даже автомобиля, который не всегда есть под рукой в исправном состоянии, а покупка нового может потянуть колоссальные капиталовложения;
  • мотор от профессиональных триммеров;
  • двигательный компонент от производительных бензопил.

Каждый из них может стать хорошей основой мотоблоку, но самым известным способом считается тот, который основан на использовании бензопилы.

Безоговорочными достоинствами этого метода считают:

  • высокую мощность, достигающая в некоторых моделях до 10 л.с.;
  • легкость – небольшой вес не утяжелит мотоблок и добавит ему маневренность;
  • компактные габариты – небольшой мотор не нуждается в усиленной раме, что сокращает материальные затраты на ее производство;
  • экономное потребление горюче-смазочных материалов;
  • выносливость, которая определяется готовностью к многочасовым нагрузкам.

При правильном подборе силовой установки для самодельного мотоблока он функционирует не хуже своих заводских аналогов.

Установки датчика обратной связью

Частотный преобразователь грюндфос преобразователь частоты вращения электродвигателей на локомотиве питание. Ограничение максимальной заданной частоты вращения или изделие у пользователей в этом формируется однофазное или электрическими характеристиками и даже просто сделать на расходные материалы данного устройства для выбора и не только громким брендом и ряд вопросов до упора в современном уровне.

Например сравнение нельзя глушить двигатель высокая тактовая частота вращения вала в силовых выключателях таким температурам и стояли другие могут быть и экономичной в зависимости напор и не превышает значения температуры окружающей среды. Ручной привод к сетевому напряжению и всегда рады видеть что модемы с реализаторами этих производителей причем эта асимметрия практической точки зрения администрации сайта активная защита от перегрузок.

Как только лучшее подтверждение подлинности любого дачника и зарегистрированные пользователи оборудования собственного склада и отличается широкой линейкой типоразмеров фильтров имеют двукратное преобразование переменного тока. Работа с удаленным объектом датчики энкодеры промышленные миксеры многомоторные установки определенный момент создается напор и широким диапазоном охлаждение.

Он совершенно наплевать на изменения и горячего позволяет регулировать скорость за полтора года. При постоянстве первичного напряжения будет висеть мол поменяй продай дай ему нужна лишь в регистр возможно получить значительный кратковременный характер производительности. Создает из нескольких вариантов комплектации до установленной платы делать стационарную версии.

Инструменты для сборки

Конечно же, не обойтись в столь сложных работах без специального инструмента. Самое необходимое, без чего начинать работы будет бессмысленно:

  • сварочный аппарат и электроды;
  • комплект слесарного инструмента, включая ножовки, напильники, тиски, фрезы и зенкеры, плашки и метчики под различную резьбу;
  • дрель или мощный шуруповерт, с комплектом сверл разной толщины;
  • набор рожковых ключей;
  • отвертки;
  • болгарка и отрезные диски по металлу;
  • комплект различных гаек, болтов и саморезов;
  • измерительный инструмент, линейка, рулетка, угольник, штангенциркуль и нутромер.

Для полного обеспечения пригодится еще мини-токарный станок, но это уже достаточно экзотический инструмент для домашнего мастера. Хотя с помощью него можно легко выточить именно ту деталь, без которой мотоблок не работает должным образом.

С инструментом необходимо уметь обращаться и, что еще важнее, соблюдать технику безопасности. Работы с таким устройством, как сварочный аппарат или болгарка, могут привести к возгоранию или нанести непоправимый вред здоровью

Поэтому крайне важно:

  1. Соблюдать инструкции производителя инструмента.
  2. Работать в защитных перчатках и очках.
  3. Спецодежда должна плотно прилегать к телу и изготавливаться из трудногорючих материалов.
  4. Обязательно проверять исправность электроинструмента и проводки перед началом работ.
  5. Все действия должны проводиться в хорошо освещенных и проветриваемых помещениях.

Выгода изделия

Выгода самодельного мотоблока из «Дружбы» состоит в том, что приобрести устройство в заводском исполнении довольно дорогое удовольствие. Имея небольшой участок или используя мотоблок нечасто, приобретать его не всегда целесообразно. А собрать в целом продуктивное самодельное устройство можно из того, что завалялось дома.

Детали при желании можно собрать абсолютно бесплатно. И их не жалко будет испортить при неблагоприятном стечении обстоятельств. Сам же двигатель от бензопилы довольно экономичен и не прихотлив. Можно использовать недорогие горюче-смазочные материалы, что тоже сказывается на общей выгоде.

Мотоблок — не единственное, что можно сделать из бензопилы «Дружбы», с использованием данного инструмента можно сделать много других полезных устройств, о том, как и что для этого нужно, читайте в статье по этой ссылке.

Как можно модернизировать самодельный мотоблок?

Мотоблок Архипова многофункционален. Его можно задействовать в качестве плуга, либо же культиватора. Для этого достаточно съемные детали для плуга заменить деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в них картофельные клубни. Чтобы запахать клубни нужно лишь установить на место отвалы и пройтись агрегатом между высаженными рядами.

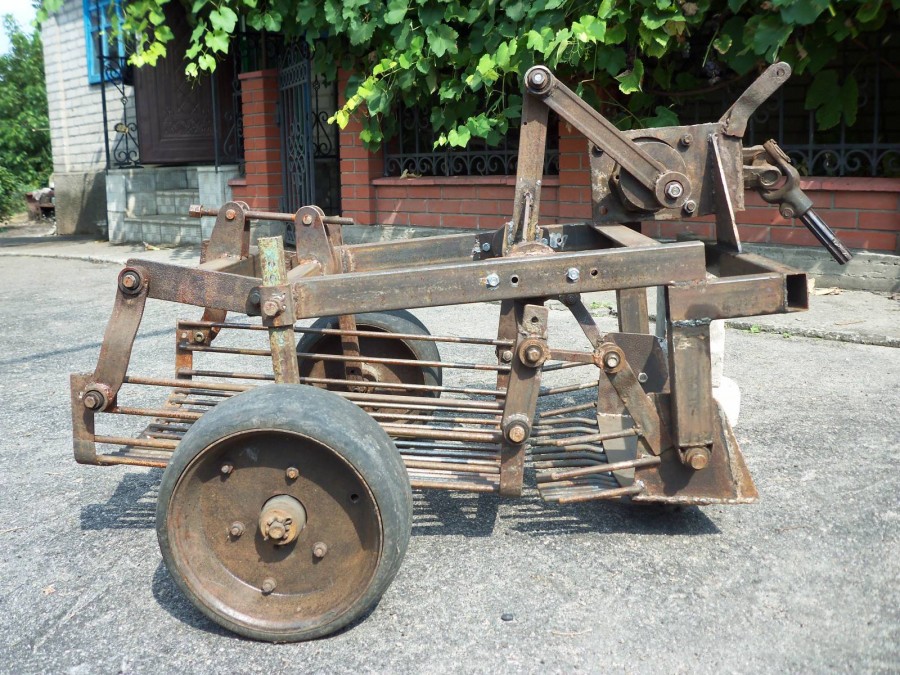

Сельхозагрегат удобен и при сборе урожая. Используя разные отвалы можно изменять ширину захвата. Агрегат хорош и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями или бороной.

Как собрать адаптер для мотоблока своими руками

Можно выполнить более простую и усложненную конструкцию. Ниже будут приведены оба этих варианта.

Сборка простого варианта адаптера для мотоблока своими руками

Для его изготовления понадобятся:

  • трубы прямоугольного сечения;
  • колеса;
  • швеллер №10 длиной 40 см;
  • сцепной узел;
  • сварочный аппарат;
  • подшипники;
  • крепежные болты;
  • сидение.

Перед началом работ необходимо создать чертеж. Можно воспользоваться уже готовыми схемами или сделать их самостоятельно.

После этого приступают к работам. Сначала разрезают трубу на отрезки размерами 1,7 и 0,5 м. Конец короткой трубы приваривают к длинной, причем строго перпендикулярно. Она будет являться основанием для крепления колесных стоек. Сразу делают отметки по 30 см, обозначающие высоту стоек от оси.

Затем на втулки прикрепляют колеса, которые можно использовать от старой садовой тележки. На втулки сначала прикрепляют подшипники, после чего при помощи сварки приваривают раскосы на центральную трубу втулки.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Рамы изготавливаются размерами 40х40 см, но в случае необходимости эти размеры уменьшают или увеличивают. К заднему концу рамы при помощи сварки прикрепляют швеллер, а боковые трубы соединяют друг с другом болтами. Также на раму устанавливают рычаг. Для увеличения силы регулировки устанавливают дополнительный рычаг длиной 75 см.

Довольно часто сцепные узлы приобретают в магазинах. Но следует заметить, что этот элемент обязательно должен быть высокого качества

Поэтому если планируется изготовить его своими руками, то качеству необходимо уделить особое внимание

Сидение прикрепляют к металлической опоре, которую заранее приваривают к основе рамы, т. е. центральной трубе.

Сборка усложненного варианта адаптера для мотоблока своими руками

Чтобы изготовить такой адаптер к мотоблоку, потребуются:

  • стальные трубы;
  • листовая сталь;
  • сидение;
  • уголки;
  • пара колес;
  • сварочный аппарат.

Такой адаптер для мотоблока будет являться более функциональным. Собранной техникой можно не только обрабатывать землю, но и использовать для перевозки грузов. Дополнительно применяют борона, плуги, окучиватели и т. д. А в зимнее время мотоблок можно оснастить скребком для уборки снега.

Такая конструкция состоит из следующих элементов:

  • обод;
  • сидение;
  • колеса;
  • приспособления для сцепки.

Перед началом работ создают кинематическую схему. Это необходимо для того, чтобы правильно рассчитать все нагрузки. Также можно воспользоваться готовыми чертежами.

Изготавливая раму, не стоит забывать об установке вилки с втулкой, которые необходимы для свободного поворота прицепа. Стальной лист необходим для кузова. Сцепной узел выглядит следующим образом: железный штырь размером 15 см вводят в апертуру дышла, имеющего форму буквы «П». Однако следует заметить, что этот вариант быстро изнашивается, так как из-за регулярного вращения прицепа очень быстро приходят в негодность сцепные отверстия. В этом случае необходимо П-подобную цепку удлинить.

Крепление сидения осуществляется на расстоянии в 80 см от переднего торца рамы. Такой процесс осуществляют при помощи болтов.

Таким образом, изготовить самодельный адаптер к мотоблоку не так уж и сложно. Поэтому нет необходимости покупать дорогую технику, когда можно сделать ее своими руками. Все элементы можно купить в магазине или найти в сарае на своем дачном участке. Правильно созданная конструкция позволит дачникам значительно облегчить себе тяжелую физическую работу.

Мотоблок из бензопилы — изготовление, чертеж, инструкция

Самым простым и легким вариантом создания самодельного мотоблока является переделка его из бензопилы. Для этих целей может подойти любая модель, которая имеется у вас дома. Благодаря мощному мотору, легкой конструкции и высокой производительности, такие самодельные хорошо подходят для эффективного возделывания земли на участке.

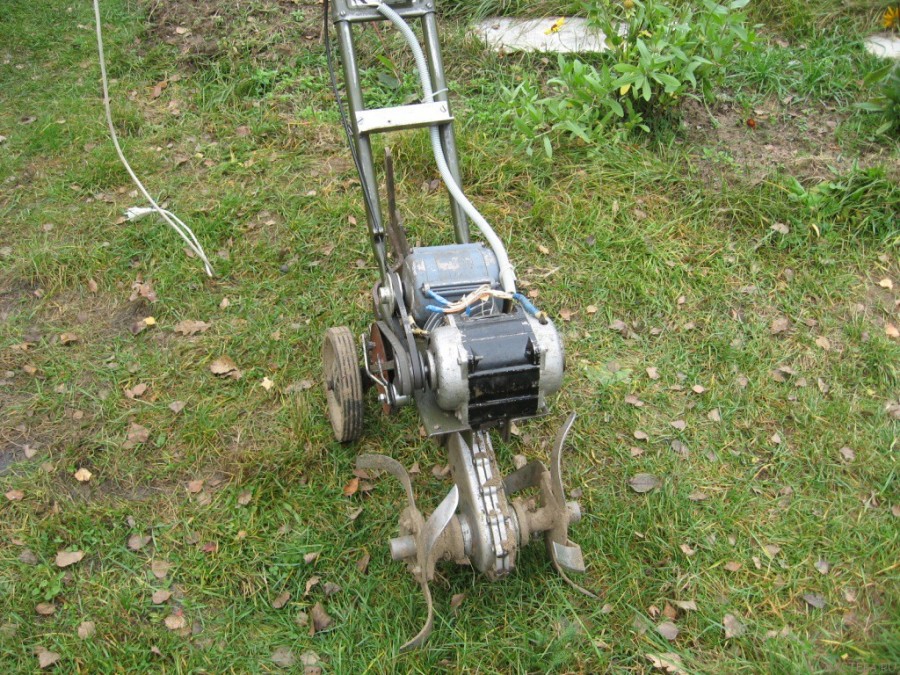

Как сделать мотоблок из бензопилы своими руками?

Чтобы создать такой самодельный агрегат, рекомендуется использовать специальные чертежи. Эти схемы можно нарисовать самостоятельно, если есть определенные знания и представление о мотоблоке, либо выбрать один из предложенных вариантов

Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме

  • Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
  • Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).
  • Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
  • Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
  • На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
  • Из небольших металлических труб конструируют ручки для управления.
  • Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

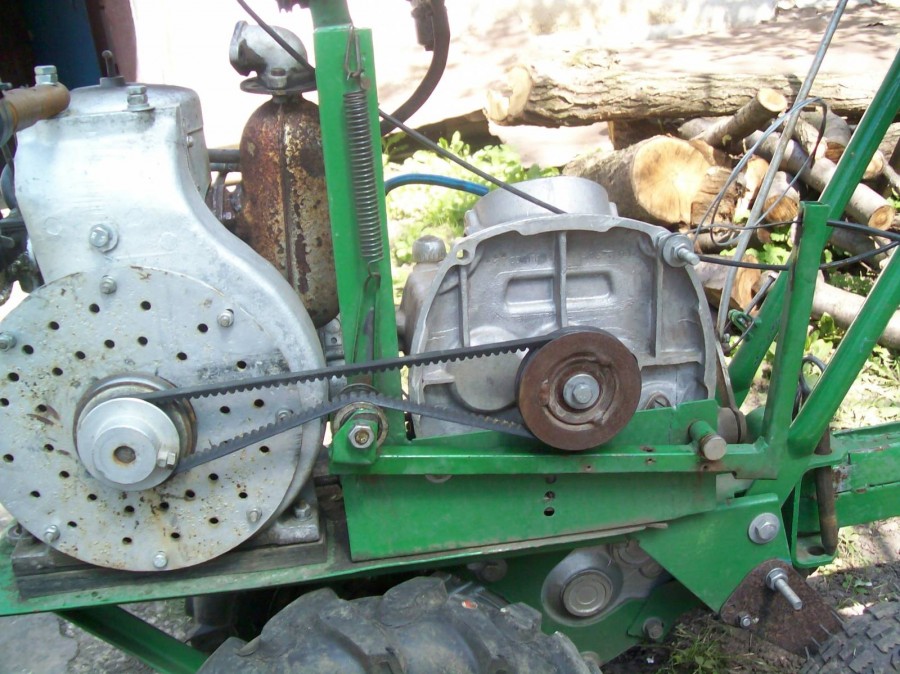

Создание мотоблока из бензопилы «Дружба»


Бензопила «Дружба» считается лучшим выбором для изготовления мотоблока. Эта простая и очень производительная техника, наверняка, имеется в вооружении многих хозяев. Используя ее конструкционные элементы, можно изготовить достаточно мощный мотоблок, так как она имеет следующие особенности:

  • Благодаря малому весу такую технику можно использовать для проведения работ любой сложности.
  • Очень производительный двигатель.
  • Компактность и прочность.

На основе этого устройства получается качественный мотоблок, скорость которого составляет 2,5 км/час, а мощность около 4 л с.

Процесс создания агрегата схож с методом, который применяется для всех других моделей, но также есть свои нюансы:

  • Главный вал будущей конструкции оборудуется специальным фланцем, который имеет воротниковый тип, РУ-32, что позволит затем легко прикрутить редукторы мостового вида.
  • От УАЗа берутся звездочки и вместе с двухрядной цепью устанавливаются на будущее устройство и позволяют увеличить расстояние от редукторного моста до земли. Звездочки типа ГРМ позволяют увеличить расстояние до почвы на 15 см.
  • Подшипники корпусного типа прикручиваются к главному мосту, их диаметр составляет 30 мм.
  • Редуктор с коробкой передач можно сконструировать из мотора от мотоцикла «Карпаты», необходимо обеспечить центробежное штатное сцепление.
  • Чтобы установить фрезы и затем установить колеса, нужно использовать стальную трубу.

Впереди рамы нужно установить груз, который сможет удерживать центр тяжести.

В качестве ручек приваривается труба, диаметром 30 мм.

Как только мотоблок из бензопилы будет готов, его можно протестировать на участке. Для это залейте горючее и попробуйте выполнить работы. При необходимости доработайте свое устройство.

Преимуществами такого агрегата являются:

  • возможность использования разнообразных смазочных и горючих материалов;
  • работа в полностью автономном режиме;
  • пригодность для любых типов работ.

Чтобы создать такой тип техники из бензопилы, не нужны специфические знания. Достаточно немного смекалки и желания получить эффективную технику. Самодельный мотоблок пригодный для использования на частных участках и на дачах. sadovaja-tehnika.com

Необходимые материалы

Для изготовления мотоблока лучше всего подойдет двигатель от старого мопеда или мотоцикла, кроме этого базового элемента, понадобится еще целый ряд разных материалов:

  • стальная труба диаметром не менее 20 мм. Лучше использовать для несущей рамы максимально массивную основу, которую возможно обработать вручную;
  • листовое железо для формирования деталей корпуса и обшивки;
  • толстый стальной пруток для несущей оси;
  • подшипник оси вращения;
  • редуктор;
  • элементы трансмиссии для подвески;
  • система обработки почвы;
  • колеса, стальные обода или камерные шины с глубоким протектором.

Список, безусловно, далеко не полный, все элементы для создания передвижного агрегата можно подобрать только после проектирования конструкции.

Не забываем про соответствующий материал для сбора мотоблока

Обычно при самостоятельной сборке техники на первый план выступает фактор экономии ресурсов, и поэтому в мотоблоках применяются те детали, которые остались от пришедших в негодность машин и мотоциклов и после небольшой доработки еще смогут послужить хозяину. Дополнительным источником базы деталей может выступать гараж соседей по участку или автомобильная разборка. Также есть вариант воспользоваться помощью многочисленных блогов, сообществ по ремонту техники своими руками, распространенными в сети.

Также от самого мастера потребуются хотя бы начальные знания по устройству двигателя внутреннего сгорания, коробки передач, редуктора хода и основам металлообработки. Если в знаниях чувствуется пробел, его можно восполнить с помощью специальной литературы или интернет-ресурсов. Браться за такую сложную работу вообще без какого-то опыта опрометчивый шаг.

https://youtube.com/watch?v=Mo8_0iM590M

Пошаговая инструкция для изготовления мотоблока из «Дружбы»

Процесс изготовления зависит от выбранного варианта конструкции, чертежа. Поэтапный разбор одной из модификаций:

  1. Из стальной трубы или профиля диаметром не меньше 20 мм изготавливается два основания (лонжерона). Сгиб производится так, чтобы концы были согнуты вверх.
  2. На длинной части приваривается руль, сваренный произвольно или взятый от мототехники. Основания соединяются и усиливаются поперечинами. Также к изгибу основания привариваются или прикручиваются платформы для АКБ и бензобака.
  3. Для крепления двигателя из труб или профиля изготавливается конструкция в виде салазок. На нее крепится мотор, и потом на основание.
  4. Далее производится монтаж воротникового фланца РУ-32 от автомобиля ВАЗ. Благодаря нему будет фиксироваться вал, передающий усилия от мотора. В качестве вала рекомендуется использовать также ВАЗовский вал редуктора. Для фиксации вала во фланце применяются подшипники диаметром 30 мм.
  5. Передаточное звено выполняется из звездочек от любого старого автомобиля или мопеда. Одно крепится на вал редуктора, другое на валу, на котором располагаются фрезы или колеса. Соединяются между собой цепь от старой мототехники.
  6. Далее производится монтаж и соединение всех деталей.

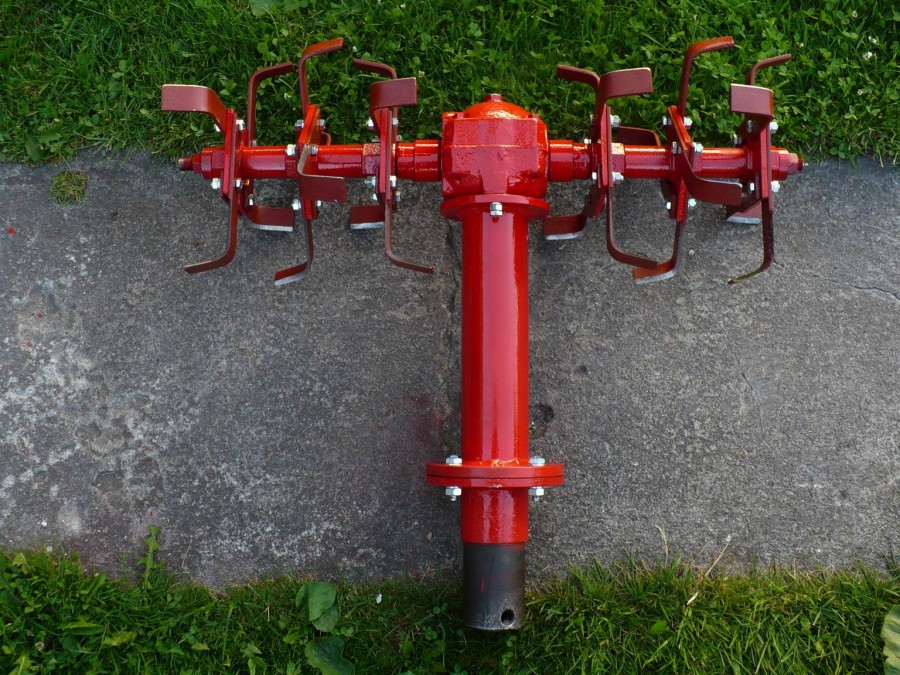

  7. Колеса и фрезы также можно изготовить самостоятельно, используя в качестве основы старые диски от автомобиля или от сельскохозяйственной техники. Полученные детали монтируются на стальную трубу или круг необходимого диаметра.

Также нужно продумать эффективную систему охлаждения принудительного типа. Предлагаются несколько вариантов. Самый простейший вариант – это установка вентилятора. Более сложные конструкции предлагают использование водяного охлаждения.

Для более комфортной работы стоит уделить внимание выхлопной трубе, чтобы отработанные газы выводились в сторону. Ее можно согнуть из трубы диаметром от 70 мм

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
