Деревянная теплица своими руками: строительство, выбор каркаса и покрытия

Коротко о главном

Деревянные плёночные теплицы постепенно вытесняются конструкциями из поликарбоната, но до сих пор используются многими дачниками, как самые экономичные и простые в изготовлении укрытия для теплолюбивых растений.

Чтобы они служили долго, нужно знать, как сделать теплицу из дерева правильно. Для этого выбирают качественный пиломатериал и защищают его от гниения специальными средствами. Выбор плёнки тоже имеет значение: полиэтиленовую используют в качестве временного сезонного укрытия, а зимние теплицы закрывают армированными или поливинилхлоридными плёнками.

Строительство начинают с устройства основания, на которое устанавливают каркас и обтягивают его плёнкой, соблюдая меры предосторожности и не допуская разрывов. Оценок 0

Оценок 0

Виды деревянных теплиц

Современные конструкции теплиц из дерева различаются формой, типом укрывного материала и показателем заглубления в землю. Выбор строения зависит от его назначения и будущих габаритов. Деревянные конструкции имеют значительный вес, поэтому требуют прочного основания.

Виды теплиц по форме и потребностям

По форме

Исходя из конфигурации крыши, стен, выделяют несколько видов теплиц с деревянным каркасом. Подробнее о них:

  • Односкатная. Одной стороной строения выступает стена капительной постройки. Преимущества заключаются в компактности, доступности (требует немного расходных материалов), возможности подвода тепла от дома. Есть и минусы: ограниченная площадь, освещенность.
  • Двускатная. Теплица с прямыми боковыми сторонами похожа на домик. Конструкция практична и многофункциональна. Снег на ней не задерживается, поэтому не создает нагрузки на раму. Минус строения заключается в больших теплопотерях через северную сторону. Чтобы увеличить площадь для посадки культур, выбирают двускатную теплицу «голландку» с наклонными стенками.
  • Шатровая. Собирать конструкцию сложно из-за множества стыковочных углов и деталей. Преимущество – хорошая освещенность на протяжении всего дня. Рационально использовать пространство помогут стеллажи или фигурные грядки.
  • Тоннельная. Изготавливается из арочных дуг. Конструкция подходит для высоко- и низкорослых культур, удобна в обслуживании, ветроустойчива и способствует равномерному распределению света. За счет отсутствия углов ее легко укрывать. Основной недостаток – сложность сборки.

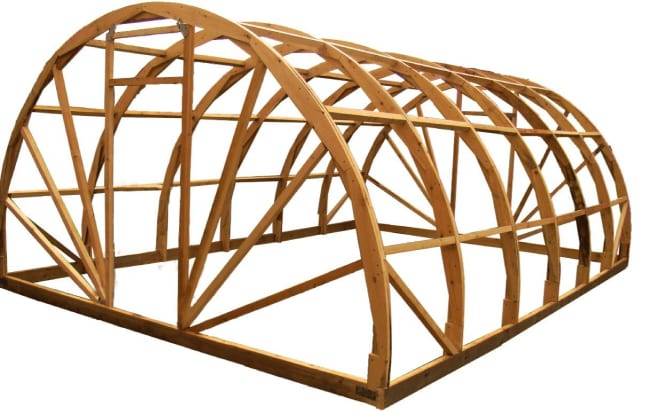

Тоннельная теплицы

По укрывному материалу

Тепло для быстрого роста растений сохраняется внутри строения за счет укрывного материала. Для деревянной теплицы используют три основных вида покрытия:

  • Пленка. Самый доступный и легкий материал, который не оказывает давление на древесину. Для стропил и стоек конструкции используйте брусья среднего размера, к примеру, 5х5 см – но основание лучше делать из более прочного материала. Срок службы пленки небольшой – около одного сезона. На зиму ее демонтируют, т.к. пленочное покрытие не выдержит сильных проливных дождей и снега.
  • Поликарбонат. Долговечный материал с хорошей светопропускной способностью, приемлемой стоимостью, но устанавливать его сложнее, чем пленку. Поликарбонат не подвержен влажности, более гибкий по сравнению со стеклом, устойчив к ударам и имеет хорошие теплоизоляционные свойства за счет замкнутых ячеек. Есть возможность выбора цвета. Минусы материала: имеет недостаточную абразивную стойкость (легко царапается) и под действием низких и высоких температур сужается или расширяется.
  • Стекло. Дорогой материал. Хорошо пропускает солнечные лучи, долговечен и не требователен к уходу. Недостатки заключаются в хрупкости и большом весе, поэтому под стекло нужен крепкий деревянный каркас и надежный фундамент.

По заглублению в землю

Теплица из бруса может быть наземной и заглубленной. Последний тип постройки называется «термосом». Он может уходить под землю на 2-3 м. В теплице-термосе можно выращивать свето- и теплолюбивые растения весь год. Термальный эффект внутри конструкции снижает затраты на поддержание необходимой температуры в «термосе» до минимума. Преимущества:

  • Высокая урожайность. В «термосе» процент полученного урожая может быть в 2-3 раза выше, чем в обычной теплице.
  • Высокие теплоизоляционные показатели. Позволяют экономить тепло- и энергоресурсы.
  • Равномерное распределение света и тепла за счет применения поликарбоната.
  • Высокая устойчивость к воздействию неблагоприятных внешних факторов, т.е. к температурным перепадам, сильным ветрам и осадкам.
  • Возможность выращивания разнообразных культур, включая экзотические за счет особого микроклимата.

Наземная теплица из дерева

Главные недостатки «термоса» – значительные финансовые затраты и сложность возведения. Теплица должна заглубляться в почву на уровень промерзания грунта. Фундамент полностью обшивается теплоизоляционным материалом, а надземная часть – светопрозрачным двойным покрытием. При качественном строительстве теплица простоит более 3-4 лет.

Теплица из поликарбоната своими руками: материал для каркаса

Выбор материалов для каркаса не очень велик. Подойдут профилированные (прямоугольные) трубы, металлический уголок и деревянный брус. Также используют оцинкованные профили для гипсокартона.

Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе.  Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть тут, про односкатные — тут.

Профилированные трубы и стальной уголок

Большая часть каркасов теплиц из поликарбоната выполняется из профилированной трубы. Если есть сварочный аппарат, навыки работы с ним, несложно все сделать самостоятельно — варить квадрат или прямоугольник проще, чем круглые трубы. Еще один плюс — при помощи трубогиба несложно сделать дуги самостоятельно.

Сечение снова-таки зависит от размеров и природных условий. Чаще всего делают из прямоугольной трубы 20*40 мм. Но возможны и варианты. Для того материала важен еще такой параметр, как толщина стенки. Желательно чтобы металл был 2-3 мм. Такой каркас выносит значительные нагрузки.

Стальной уголок тоже неплохой вариант, но гнуть его — задача сложная, потому собирают теплицы в виде домика — с двускатными или односкатными крышами. Размеры полочек — 20-30 мм, толщина металла — от 2 мм.

Оцинкованные профили

Теплица из поликарбоната своими руками с каркасом из профилей — самый ненадежный вариант. Он хорош в местностях с малоснежными зимами, да еще без сильных ветров. Плюс этого варианта в том, что не нужна сварка. А минус — не самая большая несущая способность.

Технология используется стандартная — как для устройства стен и перегородок из гипсокартона. С той лишь разницей, что обшивается каркас с одной стороны и крепится поликарбонат. Стойки желательно делать двойные — сращивая два несущих профиля, развернув их «спина к спине» и скрутив саморезами. Для большей жесткости каркаса, делать укосы, соединяя наклонными перемычками соседние стойки. Крышу желательно делать скатную, а не округлую, фермы усиливать.

Теплица с деревянным каркасом своими руками

Теплица может быть декоративным и функциональным сооружением, которое украсит ландшафтный дизайн вашего участка. Или же просто временной структурой, которая служит одной цели – обеспечить вас овощами и зеленью в холодный сезон. Видимая здесь теплица с деревянным каркасом находится где-то посередине между этими двумя типами. Прочная  конструкция с деревянным каркасом выдержит не один сезон, а покрытие из плотной полиэтиленовой пленки прослужит до двух лет. Впрочем, когда пленка начнет портиться, ее очень легко заменить. Угловые перегородки высотой 1,5 м обеспечивают достаточно места для работы на столах  обычной высоты. Стены обеспечивают много пространство для роста растений. Двери, это просто пленка, которая сворачивает в рулон над входом.

Если планируете часто входить и выходить из теплицы, можете купить или сделать своими руками сборные двери, как видите, в конструкции каркаса дверной проем с рамой предусмотрен. Чтобы обеспечить вентиляцию в жаркую погоду, сделана вентиляционная форточка с деревянным каркасом, которая надевается на один стропильный отсек и может быть легко открыта. При желании вы можете использовать для сборки каркаса, хотя шурупы для настила имеют больше смысла для такой небольшой конструкции. Ниже можете посмотреть замечательный мастер класс, если нужна инструкция, ссылка на сайт под пошаговыми фото.

Источник фото: www.blackanddecker.com/ideas-and-inspiration/projects/greenhouse-how-to

Чертеж каркаса деревянной теплицы

По представленным здесь чертежам вы можете построить каркас для небольшой теплицы 3,5 х 5 метров своими руками. Для этого проекта вам понадобятся длинные деревянные балки 4 × 4 длиной180 см. Прежде всего, у вас есть две альтернативы для основания каркаса теплицы. С одной стороны, можете вырыть ямы и установить столбы в бетоне, или построить прямоугольную раму и прикрепить к ней опоры. Тщательно подготовьте участок, следя за тем, чтобы поверхность была ровной. Кроме того, вы должны рассмотреть возможность строительства бетонного фундамента для теплицы, если планируете стационарное сооружение. Порядок строительства показан на схемах, а полное описание можно прочитать на сайте.

Источник фото: howtospecialist.com/uncategorized/small-greenhouse-plans/#more-4560

Видео описание

Как собрать деревянный каркас, показано в следующем видео:

  • Для строительства «домика» на основании или нижней обвязке устанавливают вертикальные стойки по всему периметру с шагом 1-1,2 м. Крепят их методом врубки или с помощью металлических уголков.
  • Друг с другом стойки скрепляют верхней обвязкой, а для придания жёсткости угловые стойки подпирают подкосами.
  • Над каждой парой стоек монтируют стропила, выбирая уклон в соответствии со снеговой нагрузкой региона.
  • Дверные и оконные рамы собирают отдельно и навешивают на петли.

Покрытие

При обтягивании каркаса плёнкой её крепят через накладки – тонкие деревянные рейки, полоски резины, линолеума, упаковочной ленты и т.п.


Плёнка на крыше закреплена через дранку Источник maja-dacha.ru

Материал хорошо натягивают, а при недостатке ширины делают нахлёст, фиксируя оба полотна на одном бруске каркаса.

Выбор оптимального проекта крыши

Каплевидная схема. Преимуществом такой схемы является уменьшение давления снега. Снег просто скатывается с кровли не задерживаясь. Недостатком является сложность сборки и устройства вентиляционных люков.

Арочная схема. Имеет довольно высокую стойкость к ветровой и снеговой нагрузке. Однако сам каркас должен быть укреплен дополнительными укосинами. Во время солнечных зимних дней снег на такой кровле подтаивает и смерзается с материалом покрытия, что требует периодической чистки поверхности.

Схемы проекта арочной теплицы

Многогранная схема. Переходной вариант между арочной и двускатной формой. Характеризуется высокой прочностью и стойкостью к снеговым нагрузкам. Ломаная схема адаптирована для сезонного использования. Нижние сегменты крыши могут являться большими вентиляционными люками. Главный недостаток такого проекта – высокая сложность и трудоемкость сборки каркаса.

Проекты, чертежи ломаной крыши для теплицы с указанием основных конструкционных размеров и углов

Односкатная крыша. Наиболее распространены примыкающие проекты теплиц с отоплением имеющие односкатную кровлю. Преимущества такой схемы компоновки для зимней теплицы намного больше, если она размещена на южной стороне дома. В этом случае экономия на обогреве может составлять до 20 %. Кроме того, если позволяет схема отопления дома с ней можно соединить систему обогрева теплицы.

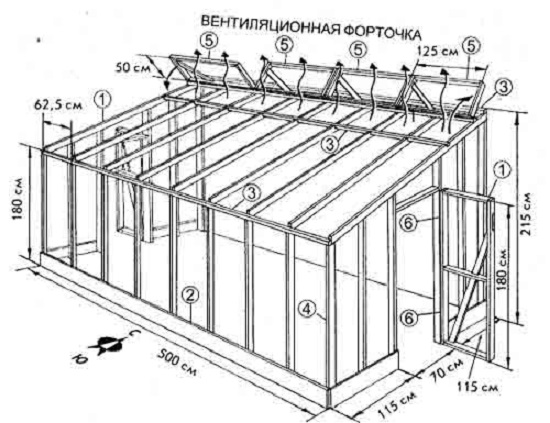

Схема пристенной конструкции, по проекту скат должен выходить на юг

Двускатные схемы. Характерны для проектов теплиц из профильных труб или металлического уголка, швеллера, двутавра. Угол наклона стропильной системы должен быть в пределах 20-30°. Это оптимальная величина, позволяющая снегу беспрепятственно сходить с плоскости. Эта крыша достаточно пологая, для того чтобы не укреплять стропильную схему дополнительными укосами для защиты от ветровой нагрузки.

Схема двускатной теплицы с точными габаритными размерами

Купольные схемы. Проект оптимально подходят для создания теплицы термоса с внутренней дополнительной прослойкой. Полусферическая форма позволит эффективно отражать тепловое излучение внутрь сооружения. Существенным недостатком такой схемы является завихрения в конвекционных потоках и образование застойных зон воздуха, как результат очень плохая вентиляция помещения. В качестве материала используются металлические профиля и деревянные брусья. Нестандартная форма рам может вызвать определенные сложности в экономной раскройке поликарбоната.

Схема устройства зимней теплицы, чертежи и проект размещения приспособлений для нагрева

Накрывание готового каркаса

Для накрытия деревянной теплицы используется пленка или стекло. В первом варианте пленка должна быть в виде цельного полотна. Работы начинаются с крепления полотна в нижней части теплицы.

После этого пленка натягивается и крепится посредине, а потом в верхней части основания. Во избежание разрывов пленки, ее рекомендуется крепить к основанию посредством использования реек.

Если выбор покрывного материала пал на стекло, лучше приобрести материал, толщиной 4 мм. Монтировать его необходимо начиная с нижней части основания. Не стоит забывать о припусках приблизительно 1, 5 мм. Предварительно на края рамы наносится слой замазки.

Стекло лучше крепить при помощи гвоздей или штапиков, а потом сверху снова смазать замазкой.

Электрический обогрев теплицы

Благодаря дополнительному электрическому обогреву теплицы можно будет поддерживать определенный уровень температуры даже в случае затяжных холодов. С этой целью применяют греющие кабели от теплых полов – их замуровывают во внутреннюю стенку цоколя грядок.

Также необходимо помнить о необходимости проветривать теплицу в жаркий период. При этом учтите, что сквозняков создаваться не должно. Если вы будете распахивать дверь теплицы с одной стороны и одновременно с этим открывать форточку с другой, то сквозняков не избежать. Лучше всего встроить пару фрамуг на крыше постройки. Благодаря этому теплица будет качественно и равномерно проветриваться, освобождаясь от лишнего тепла.

Как построить свою теплицу под поликарбонат

Чертеж арочной теплицы из поликарбоната

В качестве укрывочных материалов для своей теплицы могут применяться пленка и стекло. Основным недостатком пленки является недолговечность. Такое покрытие придется ежегодно менять. Стекло значительно утяжеляет вес конструкции. Поэтому чаще всего применяется поликарбонат – легкий материал, который значительно прочнее и дешевле стекла.

На подготовительном этапе необходимо составить чертежи теплицы и изучить схему. На их основании производятся расчеты количества строительных материалов, а затем возводится конструкция.

Для строительства парника подготавливают площадку под фундамент. Свои теплицы с деревянным каркасом устанавливают на бетонное или деревянное основание. По периметру будущей постройки производят обвязку брусом толщиной 120х20 мм. Деревянный брус предварительно обрабатывают антисептическим раствором и битумной мастикой. На подготовленном основании возводят каркас.

Подготовка каркаса

Конструкции каркасов теплиц

Для изготовления теплицы под поликарбонат потребуется подготовить деревянные бруски размером 450х450 мм. В рассматриваемом варианте размер парника составит 8х2,8 метров. Чтобы увеличить прочность конструкции, нужно следить, чтобы расстояние между стойками не превышало 1 метра. Оптимальным вариантом считается 0,7 м.

Все элементы своей конструкции скрепляются друг с другом металлическими уголками и саморезами. Бруски забиваются в землю, к ним прикрепляются обвязочные рейки. Обеспечить плотное прилегание стыков у каркаса своей теплицы позволит применение металлических пластин.

Лист поликарбоната накидывают на крышу, закрепляют саморезами с шайбами. Каждый лист укладывается внахлест. Торцевые части закрываются пластиковым уголком, края обрабатываются герметиком.

После укладки и закрепления всех листов, свою теплицу из дерева, созданную руками мастера-любителя, обрабатывают антисептическим раствором и окрашивают.

Теплица своими руками – от теории к практике

У нас будет самодельная теплица из дерева 3*4 м, под двускатной крышей, общая высота 2,6 м + фундамент из бруса 100*100 мм. Каркас будем делать из брусков 50*50 мм. Далее, поэтапная инструкция, как правильно сделать теплицу.

Как сделать фундамент

Площадку очищаем от растительного мусора, камней, корней. Делаем разметку: по углам забиваем колышки, натягиваем веревку, проверяем геометрию разметки, диагонали должны быть равны. Снимаем мягкую почву, слой 200-400 мм по всей площади котлована (можно только по периметру, чтобы сформировать траншею шириной 150-200 мм). Дно выравниваем, если высокие грунтовые воды застилаем геотекстилем, это сдержит заиливание. Засыпаем щебень 100-200 мм, песок 100-200 мм, трамбуем. От внешнего размера периметра в углах отступаем 100 мм, забиваем арматуру, длиной 700 мм, углубляем на 400-500 мм в землю.

Торцы брусков 100*100 мм запиливаем, делаем выемку 100 мм по длине, 50 мм по ширине. Варим самодельный раствор, в пропорции 1:1 битум+отработка, хорошо промазываем дерево со всех сторон, дополнительно оборачиваем полиэтиленом, рубероидом. На площадке вкладываем запиленные торцы бруса друг в друга, проверяем угол 90о, внутренняя часть должна упираться в забитую арматуру. Просверливаем 2 бруса насквозь, стягиваем анкерными болтами, дополнительно укрепляем оцинкованными уголками на саморезах.

Как сделать фундамент из бруса

Каркас

Собрать каркас можно двумя способами:

  • сделать фронтоны, бока, фермы на земле и затем установить на основание;
  • поэтапно собирать теплицу на площадке – этот способ наиболее предпочтителен для самодельных теплиц, каждую деталь можно подогнать по месту.

Как сделать вертикальные стойки для самодельной теплицы

Устанавливаем угловые вертикальные стойки – брус 50-100*50-100 мм, высотой 2-2,1 м. Можно использовать:

  • металлические стаканы для бруса, их заранее крепят к фундаменту;
  • сделать запилы;
  • зафиксировать опоры на оцинкованные уголки.

Для прочности выпиливаем брусок длиной 1 м, срезаем края под углом, делаем укосины.

Пример, как сделать укосину

Устанавливаем промежуточные стойки, рекомендованное расстояние друг от друга 1,5-2 м, но с учетом формата укрывного листа, сотовый поликарбонат шириной 2100 мм, значит стойки должны аккурат попадать под край листа. Для прочности лучше установить опоры через каждый метр.

Проверяем вертикальным отвесом геометрию опор, далее делаем верхнюю обвязку, которая скрепит каркас. Делим вертикальную стойку по высоте на 2-3 части, устанавливаем поперечные элементы, крепим на уголки саморезами.

Стропильная система

Фермы лучше сделать на земле, затем установить на каркас. Расстояние между стропилами 600-1000 мм, на самодельную теплицу длиной 4 м потребуется 5 шт, 2 торцевые, 3 промежуточные.

Нарезаем нижний пояс, брус 5 шт. по 3 м, центральный перпендикуляр – 5 шт. по 0,5 м. Делаем Т-образную деталь. Берем брус, прикладываем к готовому элементу, отмечаем угол, запиливаем. Снова прикладываем, размечаем другой конец, отрезаем. По данному шаблону делаем остальные стропильные ноги. Собираем деревянную ферму на саморезы.

Самодельные теплицы, фото как сделать простейшую ферму из дерева

Устанавливаем фермы на каркас, равняем заподлицо с каркасом, фиксируем на оцинкованные уголки. Сверху делаем конек.

Теплицы своими руками, на фото, как установить стропильную систему

Форточки и двери

В самодельной теплице следует поддерживать определенный микроклимат, оптимальная влажность 70-90%, температура 20-40оС. Поэтому необходимо сделать форточки. Выпиливаем 4 бруса по размеру проема, стягиваем по периметру на скобы, устанавливаем петли и крепим к каркасу. Лучше их оснастить автоматическими подъемниками, можно купить готовый механизм либо сделать самому.

Для полноценного проветривания площадь форточек должна составлять 25% от общей площади самодельной теплицы

Двери устанавливаются с фронтона, для зимних самодельных теплиц рекомендуется пристроить тамбур. Размер двери:

  • ширина – 700-900 мм;
  • высота – 1900-2000 мм.

Каркас делается по тому же алгоритму, что форточка, для усиления добавляем 1-3 поперечных перекладины. Далее замеряем внешний периметр, добавляем 3-5 мм, с каждой стороны, делаем раму для двери. Вкладываем готовые элементы друг в друга, устанавливаем петли, монтируем готовую конструкцию на фронтон.

Как самому сделать теплицу, готовый каркас

Недостатки теплиц из дерева

Природное происхождение материала является его главным достоинством. Однако это же качество можно отнести и к недостаткам. Дерево – пористый материал, впитывающий влагу, которая со временем приводит к гниению каркаса. Но если в процессе изготовления теплицы произвести тщательную обработку древесины и обеспечить ей должный уход, деревянный каркас способен прослужить до 10 лет.

Характеристика древесины из лиственницы

Увеличить срок службы своей теплицы позволит правильный выбор древесины. Из хвойных пород дерева рекомендуется отдать предпочтение лиственнице. Она прочна, а под действием влаги становится тверже. При желании сэкономить, можно остановить выбор на сосне, подвергнув ее тщательной обработке.

Из лиственных пород дерева идеальным вариантом станут дуб, граб и тик. Но эти породы очень твердые, что значительно усложнит процесс строительства.

Чтобы возвести такую постройку своими руками, потребуется электроинструмент. К тому же стоимость таких материалов значительно выше.

Установка каркаса

С деревом работать намного проще, чем с другими материалами, поэтому с установкой деревянного каркаса теплицы на фундамент проблем возникнуть не должно. Мы рекомендуем закрепить на фундаменте брус, который будет немного шире бруса, используемого для производства каркаса, так как он будет несущим. Для крепления основы каркаса можно использовать металлический уголок, заранее помещенный в фундамент, арматуру, болты или анкерные болты. Перед установкой несущего бруса обязательно обработайте его средствами защиты — антисептиками, олифой, краской. Главное — это обеспечить продолжительный срок службы именно основанию теплицы.

Когда несущий брус готов к установке, проведите окончательные замеры и приступайте к работе. Используя дрель, крепеж, молоток, болгарку, а также прочие инструменты и расходные материалы, закрепите основу здания по периметру фундамента. Проверьте, чтобы основа была цельной, ее стороны были соединены между собой, стороны и соотношения были идеально ровными. От данных показателей зависит простота процесса установки каркаса теплицы и ее устойчивость.

Далее вам необходимо будет установить сам каркас. Это достаточно просто, ведь основа каркаса уже установлена на фундамент и прочно закреплена. Остается только провести точные замеры и, следуя проекту, провести монтаж.

Дальнейшие крепления частей каркаса между собой, крепления рам и форточек, лагов потолка теплицы и ферм для автоматических систем, можно закреплять при помощи саморезов, хомутов, металлических профилей или уголка.
