Как сделать ручной окучник для картофеля своими руками, приспособления

Значение и принцип работы

Картофель, который принято называть вторым хлебом, считается одной из важнейших сельскохозяйственных культур России. Клубни картофеля широко используются в кулинарии, а картофельный крахмал – в текстильной, пищевой и бумажной промышленности.

Выращивание данной сельскохозяйственной культуры требует много времени, сил и энергии. На протяжении вегетационного сезона несколько раз проводится окучивание картофеля. Рыхление почвы способствует улучшению процесса воздухообмена. Поступающий в грунт кислород благотворно влияет на рост и развитие выращиваемых культур. По отзывам опытных аграриев, показатели урожайности могут увеличиться на 40–60%.

Первое окучивание проводится с появлением первых всходов. Средняя высота ростков составляет 5–7 см. Процедуру необходимо повторить, когда картофельные кусты подрастут до 20–23 см. После каждого дождя и полива нужно рыхлить почву. Образовавшая от воды земляная корка препятствует попаданию кислорода к растущим в почве корнеплодам.

Многие огородники действуют по старинке, используя для окучивания кустов картошки мотыгу. Для того чтобы ускорить процесс рыхления грунта, рекомендуется пользоваться ручным окучником.

Другие варианты окучников

Окучник можно купить в готовом виде, но сделать своими руками дешевле и проще (не выходя из дома). Вариантов самодельных окучников также множество: из тачки, из коляски, из трёхколёсного велосипеда, из велосипедного колеса и трубы и т. д. Для ручного окучника из тачки берётся за основу рама с колесом. На неё крепится секция культиватора. Управляется ручками тачки.


Окучник из детского трёхколёсного велосипеда можно сделать, сняв сиденье и переднее колесо. Готовый тракторный культиватор здесь не подойдёт. Нужно с внутренней стороны рамы рядом с колёсами под определённым углом приварить лопасти. Такая конструкция будет двигаться по ряду, а не по междурядью. Окучник из коляски изготавливается по тому же принципу.

Один из вариантов, как сделать ручной окучник своими руками, мы показали в данной статье. Таким самодельным агрегатом можно выполнять на участке разнообразные работы, особенно, если менять насадку: пропалывать, рыхлить, культивировать и т. д. Причём выполнять эти работы с лёгкостью может один человек.

Окучники к мотоблоку своими руками

Вертикальная стойка

Многофункциональность — обязательная особенность любого устройства, в связи с этим и нужно уделять внимание регулировке устройства. Регулировать по высоте можно посредством телескопического аппарата центральной части. В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу

Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника

В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника

Регулировать по высоте можно посредством телескопического аппарата центральной части. В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника.

Регулировка

Регулировка угла наклона выполняется с помощью талрепа

Станина инструмента должна быть подвижной. Для выполнения этого условия переднюю тягу шарниром прикрепляют к основной стойке, регулировка выполняется с помощью талрепа, что позволяет изменить угол наклона. В случае, когда талреп отсутствует, используют металлическую пластину, ее фиксируют в нужном положении и закрепляют болтами.

Сварка

К стойке нужно приварить заднюю тягу и отвалы, потом прикрепляется передняя тяга. Ширина задней тяги — 0,5 метра. Рукоятки — 0,2 метра. К центру вилки приваривают трубу, длиной 0,3 метра, этим концом конструкция вставляется в полость вертикальной тяги.

Для регулировки высоты стойки нужно рассверлить проемы, которые находятся на ее верхнем конце. Точно такие же манипуляции необходимо проделать с вертикальной вилкой. У передней и задней тяг должна быть идентичная ширина.

Изготовление двухотвального плуга

Чтобы сделать двухотвальный плуг, понадобятся пластины, каждая по два миллиметра толщиной. Им нужно придать полукруглые изгибы. Потом проводится процесс приваривания двух половинок к стойке.

Два важных аспекта работы: шов в месте, где стыкуются детали, обязан быть ровным, пластины должны быть отшлифованы с помощью болгарки.

Двухотвальный плуг

Изготовление подрезающего ножа

Чтобы изготовить подрезающий нож, нужно раздобыть сталь с высокой концентрацией углерода.

Потом следует вырезать нож, который своей формой должен быть похож на наконечник стрелы, и тщательно его заточить (угол между поверхностью и ножом должен быть 45 градусов)

Почему именно 45? Если шлифовать нож под таким углом, то он долгое время не будет терять свою остроту. Далее требуется приварить подрезающий нож к нижней части стойки и зашлифовать.

Диски

Для начала необходимо вырезать 2 пластины из стального листа, потом следует придать им форму полукруга. Оба диска фиксируются на стойке. Сварной шов обязан быть ровным.

Предварительно все части, которые подлежат сварке, нужно зашлифовать болгаркой, а диски тщательно заточить. Подрезающая часть берет на себя почти все сопротивление почвы.

Чертеж дисков для окучникаНе надо приобретать магазинные диски, так как заточить металл, из которого они изготовлены, болгарка не способна.

Окучник — почти что незаменимый инструмент, который обязательно должен быть у каждого уважающего свое время и силы огородника.

Как для садовых инструментов, окучники — достаточно дорогое удовольствие, которое действительно способно помочь в хозяйстве. В любом случае даже это недешевое оборудование можно сделать собственными руками, достаточно уметь пользоваться инструментами и использовать чертежи.

Запись Как сделать окучник для картофеля своими руками впервые появилась Про ферму.

Принцип работы

Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.

Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.

Ручные и автоматизированные окучники можно подразделить по следующим видам:

дисковый – это простой инструмент, подходящий для одного человека;

огородный – это универсальный плуг, для которого необходимо присутствие двух операторов.

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

Как выполнить окучник для картофеля собственными руками

Как выполнить окучник для картофеля собственными руками, можно догадаться, прочитав нашу публикацию. Сделать это очень легко для хозяина, у которого есть инструмент который понадобится, лишний устаревший велосипед, секция культиватора и, разумеется, желание.

Инструменты и материалы

Для производства ручного окучивателя картофеля собственными руками необходима, в первую очередь, культиваторная часть. Тут применять можно готовую секцию обыкновенного тракторного культиватора, можно сварить культиватор, установив лопасти под необходимым углом. Понадобится рама старого советского велосипеда с одним колесом (26-28 дюймов).

С колеса лучше снять резину, оставив обод «голым». Металл лучше врезается в землю, благодаря этому готовым агрегатом легче управлять. На раме должен быть руль.

Естественно, потребуются как велосипедные ключи, так и гаечные.

Производственный процесс

Производственный процесс будет состоять из нескольких стадий.

Начальный этап — предварительный.

В первую очередь, подготовим раму велосипеда. Снимаем с неё заднее колесо, педали, седло и руль. С переднего колеса снимаем шину и камеру, оставляя только обод. Подготовим секцию тракторного культиватора к креплению на место заднего колеса. Для этого необходимо крепление прикрепить к части, если «родное» не подходит.

Если нет части культиватора, необходимо приготовить металл, чтобы сварить его самому.

Второй этап — изготовление агрегата.

Крепление для заднего колеса нужно срезать, оставляя только «треугольник» рамы. На обрезанное место для заднего колеса, вплотную к креплению педалей, привинчиваем секцию тракторного культиватора. Туго затягиваем гайки соответствующим рожковым ключом (очень часто их требуется два: один для поддержки болта, второй — для завинчивания гайки).

Вынос этой части нужно настроить, чтобы комфортно было идти на расстоянии от окучника. На место, где стояло седло, устанавливаем руль. Туго затягиваем велосипедным ключом. Высоту регулируем под собственный рост.

Также, обязательно необходимо очень туго натянуть или плотно заварить переднюю вилку, чтобы она стояла «мёртво» и не поворачивалась. Если готовой культиваторной части нет, то её необходимо сварить. Тут расчёт особенный. Необходимо, чтобы ширина окучника была на 2/3 ширины ряда. Угол сваренных лопастей должен быть неострым, чтобы отлично захватывал землю (приблизительно 80-90°).

Различные модели окучников

Окучник является вторым по значимости инструментом после плуга и лебедки. С его помощью можно сначала нарезать борозды для посадки, а в последствие засыпать их с посадочным материалом.

Проводя окучник по междурядьям ровно высаженных рядов картофеля можно наблюдать, как крылья инструмента довольно быстро подсыпают почву в лунки с клубнями

В продаже можно встретить несколько вариантов моделей этого инструмента.

Это самый простой тип инструмента, который имеет фиксированную ширину захвата. Конструкция представляет собой два соединенных и немного раздвинутых зафиксированных крыла. Поскольку крылья инструмента неподвижны, нельзя регулировать ширину захвата, подстраивая окучник под ширину междурядий. Поэтому при работе с таким инструментом междурядья приспосабливают к возможностям окучника, а не наоборот. Традиционно производители выпускают изделия с шириной захвата 25-30 см, что также является далеко не самым удобным вариантом, ведь технология выращивания картофеля предусматривает ширину междурядий в 50-60 см.

Такие инструменты предназначены для работы с мотокультиваторами, мощность которых не превышает 3,5 л.с., а общая масса агрегата составляет 25-30 кг

Особенностью конструкции листерных окучников является также наличие тонких стоек, которые препятствуют перегрузке мотокультиватора при заглублении окучника в слои плотной почвы.

Некоторые модели листерных окучников имеют обтекаемую форму, что является более предпочтительным, поскольку при работе с таким инструментом меньше выворачивается и иссушивается почва.

Такие инструменты более удобны в работе, поскольку оборудованы регулировочным механизмом, с помощью которого можно изменять положение крыльев. Это позволяет подстраивать инструмент под разную ширину междурядий.

Такие окучники предназначены для работы с более мощными мотоблоками с двигателем от 4, 0 л.с. и более, вес которых превышает 30 кг

Существенным недостатком таких конструкций является их большая энергоемкость. Причиной этому служит то, что в процессе работы крылья инструмента отодвигают почву в сторону, часть которой после его прохождения все же осыпается обратно в борозду. В результате спина и руки быстрее устают, и часть мощности двигателя затрачивается на бесполезную работу. Но несмотря на это они являются одними из самых популярных моделей среди большинства огородников.

Дисковые окучники стоят на порядок дороже своих традиционных аналогов, но и эффективность работы с такими инструментами в разы больше

Основными преимуществами дисковых окучников являются:

  • Удачное сочетание мотоблока с самим инструментом. Используя дисковый окучник, при понижении скорости мотокультиватора, возрастает его мощность. Это не только повышает эффективность культивирования, но и положительно сказывается на работе самого агрегата.
  • Удобство в эксплуатации. Для работы с таким инструментом нужно прилагать минимум усилий: он сам продвигает себя вперед, не требуя дополнительного проталкивания сзади.
  • Универсальность применения. С помощью этого инструмента окучивание можно производить как после посадки клубней, так и в период активного роста надземной части культур.

Выбирая среди разнообразия ассортимента, предпочтение желательно отдавать моделям, изготовленным из легированной стали, оборудованным подшипниками качения (а не втулками скольжения), с большим диаметром и толщиной дисков.

Принцип действия инструмента заключается в работе специальных пропеллеров, под действием которых сначала измельчается почва и вычесываются сорные растения, а уже после рыхлым грунтом окучиваются грядки

Такие окучники предназначены для обустройства мотоблоков и мотокультиваторов, которые имеют две передние передачи. Это необходимо для того, чтобы на второй передаче с повышением мощности до 180 об/мин., с помощью инструмента можно не только рыхлить, но и перебрасывать почву в грядки из междурядий.

Свежие записи
В сентябре можно посадить 8 сортов смородины, устойчивой к мучнистой росе10 красивых цветов хорошо растут на песчаной почве и не капризничают7 частых ошибок, из-за которых не удается вырастить много баклажанов

Разнообразие моделей

На рынке изделий для сельского хозяйства можно найти ручной окучник «Дружба». Он оснащен регулируемыми крыльями, которые позволяют изменять ширину захвата, и дополнением в виде переднего железного опорного колеса. Оборудование управляется двумя операторами. Габариты изделия составляют 55 см ширина и 48 см высота. Вес агрегата – 17 кг. Он произведен в городе Чебоксары, а его стоимость варьируется от 3000 до 4000 рублей.

Еще один вариант окучника – «Тяни-Толкай», который в народе называется ручным плужком. Он является нерегулируемым. Конструкция инструмента позволяет нарезать им борозды, пропалывать сорняки, окучивать высаженный картофель. Ширина изделия составляет 45 см, а высота – 90 см (вместе с ручкой). Агрегат имеет вес 7 кг. Он облегчен за счет прорезиненных ручек. Цена инструмента – от 1500 рублей. Он произведен в Киеве.

Популярный инструмент ручного типа – «Феном». Конструкция предусматривает возможность работы как с двумя, так и с одним оператором. Окучник является регулируемым как по высоте ручек, так и по ширине обрабатываемой гряды. В качестве дополнительного инструмента к окучнику предлагается плоскорез, который соединяется ручкой обычными болтами. Габариты изделия – 16х40х40 см, а вес – 10 кг.

Современные изготовители предлагают плоскорезы. Этот инструмент представляет собой согнутую пластину с заточенными краями. При помощи оборудования можно удалять сорняки и рыхлить почву. Для прополки одновременно нескольких междурядий несколько плоскорезов комбинируются на специальной сцепке. В продаже она называется широкорядным пропольником.

Из ручных инструментов для рыхления известность получил культиватор «Торнадо». Он отличается простой конструкцией, которая представляет собой соединенные к ручке изогнутые зубья. По отношению к основанию они развернуты против часовой стрелки. Чтобы работать с инструментом, достаточно поворачивать его вокруг оси в вертикальном положении.

Процесс изготовления

Самодельный окучник для картофеля должен одновременно выполнять несколько задач, поэтому его целесообразнее делать регулируемым. Для этого берут основную стальную трубу и по центру проделывают отверстие. От него отмеряют одинаковые расстояния и сверлят еще отверстия. Затем вставляют трубку-переходник, а следом – трубку для задней тяги.

Подвижную часть ручного дискового окучивателя для картошки, изготавливаемого своими руками, делают следующим образом: трубку, используемую для передней тяги, присоединяют к основной ручке посредством шарнира либо сварочного агрегата. Им же соединяют задние стойки и диски к стойке. Чтобы углы поворотов были регулируемыми, присоединяют талреп.

Определившись с углом наклона передней тяги, талреп прикручивают на болты подходящего диаметра и длины. При такой сборке ручного дискового окучника получают вполне надежное приспособление для рыхления почвы и формирования высоких гряд. При необходимости болты с гайками можно использовать и в других местах.

Немаловажным моментом считается изготовление основной ручки, за которую будут тянуть окучник. На протяжении всего процесса рекомендуется все работы выполнять аккуратно и внимательно, иначе велика вероятность повреждения материала. Для точности рекомендуется воспользоваться транспортиром, оптимальный угол – 15 градусов. Трубку вертикальной станины начинают гнуть, отступив от конца 40 см.

Закончив с главной ручкой, переходят к привариванию еще одной трубки – задней тяги, которую устанавливают в той же точке, что и переднюю тягу. К трубке задней тяги приваривают отвалы. Изготавливают диски из металлических листов, края обязательно шлифуют болгаркой. Если этого не сделать, из-за неровностей дисков приспособление будет часто застревать в земле, тем самым затягивая процесс обработки приусадебного участка. К тому же наклон диска должен быть в обязательном порядке, чтобы улучшить качество вспашки почвы.

Завершающим аккордом станет монтирование ручек. В качестве подходящего материала выбирают металлические трубки с минимальным показателем в диаметре. Если есть возможность и желание, устанавливают ручки, приобретенные в специализированном магазине. Из крепежей применяют шурупы, под которые уже заблаговременно проделаны отверстия в основной трубке. Но лучше воспользоваться сварочным агрегатом, что будет надежнее.

При изготовлении ручного приспособления рекомендуется сразу следить за расстоянием между ручками, чтобы человек смог свободно между ними помещаться. Иначе эксплуатировать такой окучник будет затруднительно. Как вариант, две ручки заменяют на одну Т-образную подходящей длины. Такая конструкция не требует соблюдения конкретного расстояния, работать с ней намного комфортнее.

Придерживаясь точных чертежей, изготовить окучник для картофеля своими руками несложно

Главное, все этапы процесса выполнять качественно и по технологии, не забывая о мерах предосторожности

Ручной плуг своими руками. Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

  • стойка;
  • рабочая поверхность — лемех и отвал;
  • полевая доска.

Корпус с лемехом и отвалом

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы  собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

  • Отвальные. Для вспашки с полным или частичным оборотом пласта. Такие плуги способствуют почвообразованию (выросшие растения срезаются, укладываются на дно борозды, где перегнивают), обогащают почву кислородом (за счет рыхления).
    • культурный — применяется для давно возделываемых земель, хорошо крошит почву, оборачивает в средней степени;
    • полувинтовые отвальные корпуса используют для возделывания целины, вспашки сильно задерненной почвы, он хорошо оборачивает почву, умеренно ее крошит (модели с удлиненным пером оборачивают пласт полностью);
    • винтовые — хороши при возделывании целины — пласт оборачивают полностью;

    Виды корпусов лемешных плугов

Безотвальные. Используются в засушливом климате для сохранения влаги и в регионах с риском ветровой эрозии.
Вырезной. Пригоден для грунтов с небольшим пахотным горизонтом. Нижняя часть только рыхлится, не поднимаясь наружу, верхняя — снимается и отбрасывается на предыдущую борозду, в которой лежит взрыхленный при предыдущем проходе подзолистый слой.
С почвоуглубителем. Применяют в основном на малоплодородных землях. Почвоуглубитель рыхлит подзолистый слой, что способствует увеличению толщины плодородного слоя.
С выдвижным долотом. Используют на глинах, суглинках, почва с большим количеством камней. Долото, закрепленное на стойке перед лемехом не дает повредить режущую кромку. По мере стачивания, долото выдвигают вперед — для этого на нем есть специальные отверстия.

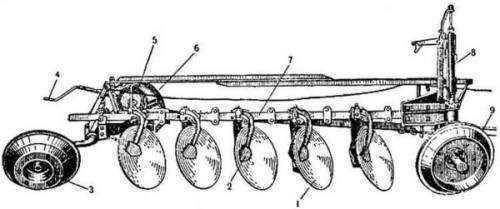

Дисковый тракторный плуг

Дисковый. С его помощью обрабатывают переувлажненные почвы, хорош он и при большом количестве корней.

Изготовление ручного плуга

Садим картошку не напрягая спину

Самодельные плуги ручного типа часто используются для посадки картошки на небольших огородах и дачах. Конструкция такого инструмента позволяет выкопать яму задействовать только одну ногу и руки, без сгиба спины.

Наиболее популярный вариант – плуг «Вятский пахарь» (лопата монаха Геннадия)

Такое устройство может регулироваться по высоте, что важно для удобства пользователя. Оно имеет широкий рычаг для обхвата руками и обычное полотно, как у лопаты

Преимущества Вятского пахаря

Лопата отца Геннадия имеет такие преимущества:

  • легкость выполнения работ (спина всегда остается ровной, все действия выполняются руками);
  • скорость вскапывания в 4 раза выше, чем при использовании обычной лопаты;
  • один прием инструментом «вытягивает» в 2 раза больше земли, чем обычными приспособлением;
  • земля легким поворотом рычага откидывается в сторону, что удобно для такого дела.

К тому же, преимуществом такого инструмента является и то, что он подходит под любой тип грунта. Главное, не допустить ошибки при сборке плуга, действовать пошагово согласно инструкции и чертежа, а также использовать при конструировании только качественные материалы.

Как сделать

Для изготовления такого инструмента понадобится руль от старого велосипеда, металлическая труба, арматура и лист холоднокатонного нержавеющего металла, толщиной 2 мм. В качестве инструментов понадобится сварочный аппарат, а также болгарка или пилка по металлу. Сам процесс изготовления плуга производится так:

  1. Обрезается труба (по грунту). Это основа лопаты, ее размеры должны быть удобными для пользователя. Также можно взять две трубы разного диаметра и установить пружину, которая позволит регулировать высоту рамы под нескольких людей.
  2. Руль от велосипеда приваривается к одному из концов трубы.
  3. Создается лемех. По известным размерам вырезается часть заготовки, изгибается приваривается к нижней части металлической трубы так, чтобы конец основания плуга выступал на 5-10 см.

Процесс посадки картофеля ручным плугом занимает всего 10-20 секунд. Под нажимом ноги лопата вкапывается в землю и при повороте рычага, грунт откидывается в сторону. Для удобства, картошку лучше закидывать в лунки другому человеку. Так, процесс посадки картошки плугом будет проходить быстрее.

Как окучник, такой инструмент не используется. Его специализация узкая. Перенос лопаты производится вручную. Если необходимо засаживать большие площади, лучше сделать аппарат с лемехами и колесом. К тому же, можно соорудить и двухрядный инструмент.

Изготовление ручного окучника дискового типа

Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.

Для изготовления такого приспособления понадобятся следующие инструменты:

  • газовый резак – для вырезания деталей из листового металла и стальных профилей;
  • газосварочный пост – для соединения деталей сварными швами;
  • газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
  • тиски и прочие слесарные инструменты;
  • мощная дрель и набор твердосплавных свёрл по металлу;
  • углошлифовальная машина (болгарка) – для зачистки сварных швов;
  • трубогиб – желательно, но не обязательно.

Схема сборки ручного дискового окучника

Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.

Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.

Стойка (поз. 5 рис.5)

Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);

Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):

Гайка М10 – 2 шт.

Рукоятка-грядиль (поз.9 рис. 5)

Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);

Гайка Ml0 – 2шт.;

Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);

Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);

Поперечина – 1 шт. (стальная труба 21×2,5);

Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).

Схема регулировки ширины захвата дискового окучника

Вид а – развал; вид б – схождение

Описание процесса сборки

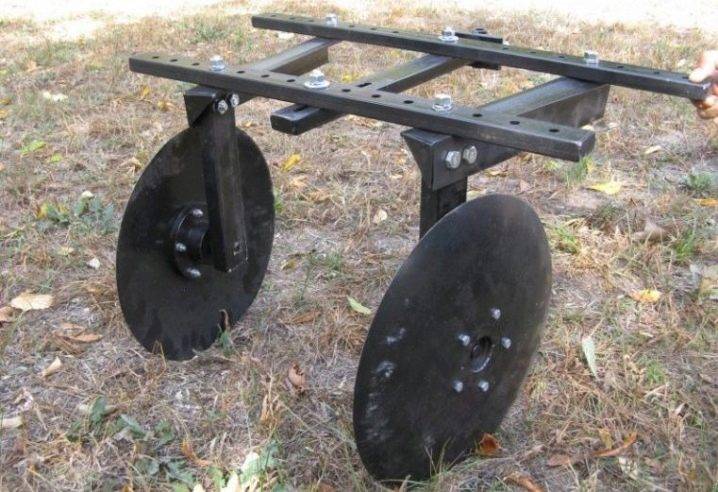

Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.

Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.

Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.

На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.

На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.

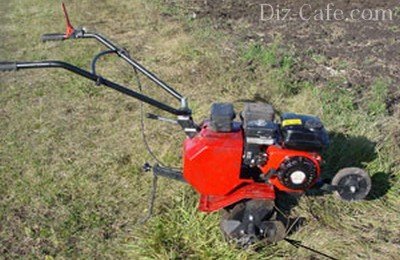

Установка самодельного окучника на мотоблок

Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.

Схема дискового окучника, предназначенного для установки на механический или электрический культиватор

Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.

На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.
