Что такое картофелесажалка и для чего нужна, как сделать своими руками

Отличительные особенности

Бункер

Чем больше навесное оборудование и мощнее мотоблок, тем объемнее бункер на нем устанавливается. И это довольно удобно, поскольку, чем больше объем загрузочного бункера, тем реже придется прерываться на дозаправку посадочным материалом. Однако, если площадь участка небольшая, то бака на 30 л будет вполне достаточно.

Адаптивность с мотоблоками

Адаптированность навесного оборудования с большим количеством различных моделей мотоблоков значительно повышает ее стоимость. Однако на сегодняшний день производятся различные адаптеры, позволяющие совмещать понравившуюся модель картофелесажалки с любой моделью мотоблока или культиватора.

Габариты

Стоит принять во внимание, что, чем габаритнее агрегат, тем больше у нее вес. Это может доставить определенные проблемы при транспортировке устройства к месту непосредственной работы

Малогабаритные модели, наоборот, можно легко доставить даже на легковом автомобиле. Конечно, в том случае, если у вас собственный дом с большим приусадебным участком, то покупка тяжелой техники не должна создавать особых проблем.

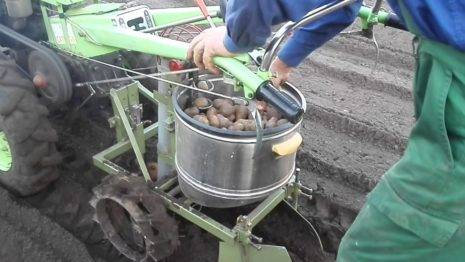

Однорядная картофелесажалка

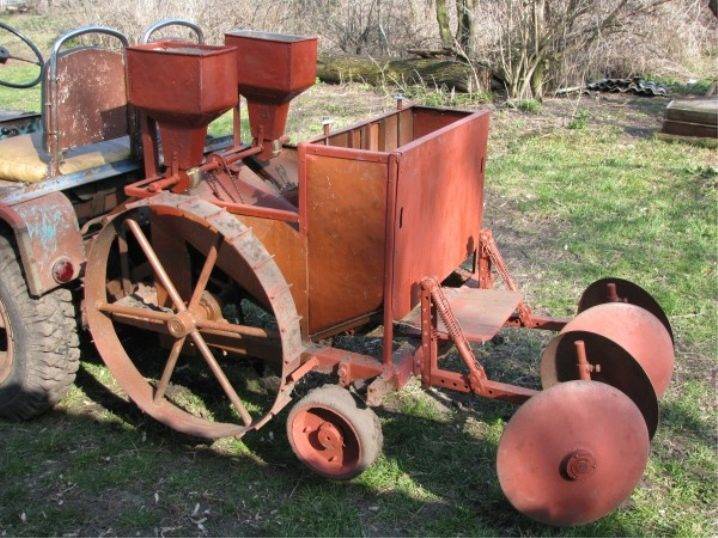

Самодельная картофелесажалка для мини-трактора

Однорядные и двухрядные картофелесажалки работают с мини-тракторами мощностью 18-25 лошадиных сил. В классическом исполнении картофелесажалка для трактора состоит из бункера для клубней, рамы, сошки-плуга для рытья борозды, креплений конвейерного типа для захвата клубней и дисков для заделки борозды.

Алгоритм работы:

  1. Сошка-плуг формирует борозду.
  2. Направляющие конвейера достают клубень из бункера и забрасывают в борозду.
  3. Диски засыпают канавки.

В зависимости от мощности имеющегося трактора и объема посадочных работ картофелесажалку можно сделать как однорядной, так и двухрядной.

Изготовление

Начинают с установки рамы, изготовленной из швеллера 8 размера. К раме крепят лонжероны с поперечинами для образования каркаса.

Затем спереди каркаса сваркой устанавливают крепления для соединения с мини-трактором и приваривают к лонжеронам металлические элементы для крепления бункера. Внизу рамы монтируют сошник-плуг и колесную ось.

Бункер-емкость для картофеля выпиливают из фанеры и соединяют металлическими уголками. Для предотвращения повреждения картофеля, бункер желательно обить мягким материалом.

В принципе, бункером может стать любая емкость, например, бак от старой стиральной машины.

Колеса картофелесажалки должны быть широкими, чтобы не создавать излишней нагрузки на почву. Некоторые дачные умельцы советуют делать колеса из старых газовых баллонов, разрезанных поперек, и с приваренными на внешнюю сторону полосками металла для лучшего сцепления с почвой.

В качестве сеялки выступает металлическая труба с диаметром от 10 см, обрезанная по высоте.

Для картофелесажалки в паре с мини-трактором желательно предусмотреть и место помощника, который будет контролировать процесс.

Автор статьи:Евгений Попов
руководитель и главный редактор сайта. Потомственный огородник и агроном

Чертеж и пошаговая инструкция по сборке картофелесажалки под мотоблок

Картофелесажалку можно сконструировать своими руками, что позволит избежать финансовых затрат. Ниже рассмотрим чертеж и пошаговую инструкцию конструирования данного устройства.

Чертеж сажалки для посевного материала картофеля под мотоблок и мини-технику

Пошаговая инструкция по сборке картофелесажалки составлена в соответствии с чертежом, представленным выше. Габариты и размеры будут зависеть от мотоблока.

  1. Рама – основа для картофелесажалки, которая изготавливается из специальных стальных швеллеров. Оптимальный размер стальных профилей – 8У или 8П, которые отличаются толщиной боковых граней. Оптимальная ширина швеллера 80 мм, толщина 4,5 мм, что позволит выдержать бункер и другие составные части агрегата. Рама состоит из 3 поперечных кусков швеллера и 2 продольных лонжеронов, которые будут служить основным элементом конструкции. Усилить конструкцию можно при помощи двух металлических профилей. К профилям методом сварки крепят кронштейн и бункер для картофеля.
  2. Установка арки и вилки. К передней части продольных лонжеронов приваривают арку и вилку, к которым фиксируется специальное крепление к центральной тяге.
  3. Боковые части конструкции оснащаются стойками, на которые устанавливают специальные диски, отвечающие за погружение посадочного материала в почву. Диски можно взять от любой сеялки. Такие диски требуют установки еще одного подшипника. Так, заделочные диски должны иметь два подшипника.
  4. На готовую раму устанавливают бункер, изготовленный из прессованной фанеры. При изготовлении бункера используется фанера, толщина которой не более 1-2см. Объем бункера составляет 18-20 кг. Для бункера вырезаются детали по размеру, все детали следует обработать олифой. Детали скрепляются посредством стальных уголков. Собранный бункер покрывают водостойкой краской. Дно выстилают резиновой прокладкой, которая предупредит любые повреждения картофеля.
  5. Колесная база крепится к нижней части рамы. Каждое колесо должно быть оснащено специальными грунтозацепами.
  6. Рыхлители также крепятся к нижней части рамы при помощи стальных штанг методом сварки.
  7. Сеятель заранее изготавливается из стальной трубы. Диаметр стальной трубы не менее 10-15 см. К нижней части трубы приваривают бороздорез из сверхпрочного металла.
  8. Сиденье и подставка для ног крепятся к раме. Конструкция сиденья состоит из уголков, сваренных между собой.

Испытание сажалки на огороде

После изготовления картофелесажалку необходимо попробовать и настроить для нормальной посадки. Агрегат должен соответствовать следующим параметрам:

  • глубина залегания клубня 12—15 см. Это регулируют высотой плужка-бороздодела;
  • расстояние между картофелинами в ряду 30—40 см. Это зависит от диаметра грунтозацепов и количества ячеек транспортёра. Такой расчёт производят ещё на этапе изготовления агрегата;
  • расстояние между картофельными рядами 60—70 см.

Кроме этого, необходимо тщательно отбирать посевной материал. Клубни должны быть одинакового размера, свободно помещаться в ячейку сажалки и не иметь длинных отростков.

Это оптимальные условия для хороших всходов и, следовательно, большого урожая.

Виды приспособления

Для посадки овоща может быть использована ручная картофелесажалка или навесное оборудование для мини-трактора и мотоблока.

Принцип работы ручного вида

Картофельная сажалка — это прекрасный помощник при посадке овоща на участках малых и средних размеров. Принцип работы оборудования заключается в следующем:

  1. Материал для посадки засыпают в приемную емкость.
  2. Сажалку устанавливают на поверхность земли и ногой надавливают на ограничительную планку, как можно больше углубляя лезвие в почву.
  3. После этого убирают ногу из планки-ограничителя. Держась руками за ручку картофелесажалки, ее наклоняют от себя. Это позволяет образовать свободное пространство для приемной емкости. После этого черенок без труда возвращается в исходное положение.
  4. Черенок продолжает находиться в почве, а в это время приводят в действие подвижную ручку. Она открывает приемную емкость, чтобы картофель смог попасть в лунку.
  5. После этого ногу с упорной планки убирают.

Во время посадки приемная емкость может забиваться землей. Ее прочистить очень легко. Для этого достаточно при помощи подвижной ручки проделать движения вверх-вниз. После этого, с емкости, картофель снова сможет выпадать без проблем.

Чтобы овощ распределялся равномерно в почве, рекомендуется использовать сажалку на предварительно обработанном грунте. При этом человек затратит меньше физических усилий.

Механическая картофелесажалка: принцип работы и преимущества

Картофелесажалка для мини-трактора, как правило, оснащено небольшим плугом, который нужен для формирования борозд. Сеялка распределяет клубни овоща равномерно, сохраняя при этом одинаковое расстояние. Окучник рыхлит и засыпает картофель почвой.

Преимущества сажалки

Фермеры и огородники-любители ценят приспособление за:

  • время на посадку культуры сокращается в разы;
  • между посажеными клубнями выдержано одинаковое расстояние;
  • автоматическое формирование борозд и засыпка картошки;
  • легкий вес устройства;
  • компактные размеры приспособления;
  • сажалка своими руками для мотоблока имеет приемлемую стоимость.

Несмотря на массу достоинств, приспособление имеет еще и недостатки. Управлять сажалкой для картофеля, сделанной своими руками, сложно. Для этого понадобятся сразу два человека. Подобный подход облегчает высадку картофеля.

Картофельная сажалка для мини-трактора своими руками будет хорошо работать только на подготовленной почве. Если грунт слишком плотный, это может стать причиной залегания картофелесажалки набок. Из-за того, что лезвие будет плохо погружаться в грунт, человек не сможет посадить культуру. На это уйдет много времени и сил. Перед посадкой почву следует подготовить, распушив ее.

Процесс изготовления сажалки

Самодельная сажалка по большому счету являет собой тележку на колесиках, соединенную с мототехникой. Это только с первого взгляда конструкция агрегата для высадки картошки смотрится незамысловатый, но в ней присутствуют определенные нюансы. Сажалка для мотоблоков водворяется на раму из отрезков 8-миллиметрового швеллера с двумя располагающимися анфиладно лонжеронами, сопряженными тремя поперечинами. В передней области шасси располагается арка, имеющая вилку крепления к центральной тяге. По краям рамы предусмотрены стойки заделывающих дисков и пластинчатые опоры устройства подачи семенного материала.

Колесная база включает в себя 2 колеса с грунтозацепами. Между колес располагается диск из древесины толщиной 60 миллиметров с 4 пропорционально размещенными полукруглыми проходами, габариты которых должны давать возможность захватывать даже крупные клубни. Кроме того, взамен колес с проточками, для высадки картошки может употребляться конструкция из шестерен, цепи и размещенных на ней желобов для клубней.

Существует еще один значимый компонент конструкции – это бункер, который устраивается над колесами. Для создания загрузочного бункера понадобится 3-миллиметровый лист железа. Неширокую горловину и днище емкости для предотвращения повреждения корнеплодов необходимо застелить резиной.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Сидение для сеяльщика и ось

К лонжеронам фиксируем подставку под ноги из 5-миллиметрового железного листа. Подножка по высоте должна изготавливаться с учетом роста сеяльщика и таким образом, чтобы использование сажалки картофеля не вызывало трудностей.

Сиденье делают из железного уголка 45x45x4 миллиметра. На остов фиксируются дощечки, которые покрываются поролоном и обтягиваются заменителем кожи либо прочной материей. Для максимального комфорта можно пустить в дело старое автокресло, приобретенное на разборке машин. Следует отметить, конечно, что в основной массе сажалки картофеля изготавливаются без сиденья. Но все зависит от площади посадок, качества грунта и скорости движения агрегата. Бежать по влажной или рыхлой земле за быстро двигающейся сажалкой не каждый спортсмен выдержит.

Под шасси зафиксирована колесная ось и держатель для фиксации рыхлителей. Для оси применяется стальная толстостенная труба, с обоих концов которой располагаются шипы. Они точатся на токарном оборудовании и фиксируются посредством стальных штифтов.

Колеса

Колеса для кустарной сажалки должны быть оснащены специализированными грунтозацепами. Рекомендуется брать любые колеса от сельхозтехники. Лишь бы они подходили по размеру.

На ступицах, удерживающих колеса, должны стоять по 2 подшипника, защищенных от грязи и пыли набивками из кошмы. Монтаж оси к шасси производится при помощи двух стальных пластинок и четырех болтов либо уголков на сварке.

Рыхлители

Для держателя рыхлителей используется железная штанга, по концам которой смонтированы обоймы, удерживающие стойки лап. Штанга изготавливается из железного уголка размером 50x50x5 миллиметров, но желательно для надежности применять профильную трубу с квадратным сечением. Обоймы делаются из железных 5-миллиметровых пластинок.

Сеятель

Для изготовления сеятеля, потребуется металлическая либо чугунная труба 10-сантиметрового диаметра и толщиной стенки минимум 3 миллиметра. Снизу к трубе варится бороздодел, который выполняется из 6-миллиметрового листа железа. Для регулировки глубины вхождения в почву бороздодела достаточно отпустить стремянки и посредством вертикальных смещений семяпровода по длине рамных опор произвести настройки его положения. После регулировки глубины бороздоделов крепеж стремянок непременно должен быть надежно затянут, иначе семяпровод, по вине больших нагрузок грунта на бороздоделы, имеют все шансы в процессе работы развернуться.

В роли заделывающих дисков можно задействовать диски от сеялки модели СО-4,2 с установкой по двух подшипников взамен одного. Для этого на каждом диске требуется расточить ступицу до конкретного размера. Подшипники надо устанавливать закрытой стороной наружу, чтобы не допустить проникновения пыли и грязи внутрь.

Сажалка готова.

Устройство и изготовление картофелесажалки

Самодельная картофелесажалка в принципе представляет собой тележку на колесах, присоединенную к мотоблоку. Это только поначалу конструкция приспособления для посадки картофеля выглядит простой, но в ней имеются некоторые нюансы. Мотоблочная картофелесажалка устанавливается на шасси из швеллера с двумя продольно расположенными лонжеронами соединенными тремя поперечинами. В передней части рамы находится вилка и арка. По бокам шасси установлены стойки заделывающих дисков и опоры механизма подачи посадочного материала.

Колесная база состоит и из двух колес с грунтозацепами. Между колес находится диск из дерева толщиной 60 мм с четырьмя равномерно расположенными полукруглыми пазами, размеры которых должны позволять захватывать даже большие картофелины. Также вместо колеса с пазами для посадки картофеля может использоваться система из шестеренок, цепи и расположенных на ней лотков для клубней.

Как показывает чертеж, имеется еще один важный элемент устройства – это бункер, который располагается над колесами. Для изготовления емкости для картофеля понадобится 3 мм лист металла. Узкую горловину и дно бункера, во избежание повреждения корнеплодов, следует застелить резиной.

Колесо с пазами должно быть прикрыто специальным щитком, который предотвратит самопроизвольное выпадение картофеля до момента его попадания в землю.

Раму самодельной картофелесажалки следует укрепить стальными полосками, которые необходимо разместить от средней поперечины до арки. Также нужно приварить дополнительные уголки и накладки из стали толщиной порядка 4 мм.

В интернете можно найти много чертежей и видеоматериала с самыми различными конструкциями картофелесажалок.

https://youtube.com/watch?v=696bnd1x9Is

Сиденье оператора и ось

К лонжеронам необходимо прикрепить опору и подножку из 5 мм стали. Подножку по высоте необходимо делать с учетом роста оператора и таким образом чтобы пользование картофелесажалкой не вызывало затруднений.

Сиденье изготавливают из металлического уголка 45х45х4 мм. На каркас крепятся доски, которые выстилаются поролоном и обтягиваются кожзаменителем или крепкой плотной тканью. Можно сделать самое простое, как показано на фото, но в принципе для большего удобства можно использовать старое автомобильное кресло, купленное на авторазборке. Однако в большинстве случаев картофелесажалки делаются без сиденья.

Под рамой закреплена колесная ось и кронштейн для крепления рыхлителей. Для оси используется металлическая толстостенная труба, по обоим краям, которой находятся шипы, вытачиваемые на токарном станке и фиксируемые стальными штифтами.

Колеса

Специальные колеса для картофелесажалки

Колеса для самодельной картофелесажалки должны иметь специальные грунтозацепы. Желательно взять любые, подходящие по размеру, колеса от сельскохозяйственной техники.

Ступицы, которые удерживают колеса, должны иметь по два подшипника, и защищены от грязи прокладками из войлока. Крепление оси к раме осуществляется посредством двух металлических пластин и четырех болтов или уголков и сварки, как показано на фото.

Рыхлители

Для держателя рыхлителей применяется металлическая штанга, по краям которой установлены обоймы держащие стойки лап. Штанга изготавливается из металлического уголка 50х50х5 мм, но лучше всего для прочности использовать квадратную трубу. Обоймы делают из металлических 5 мм пластин.

Высеватель

Для изготовления высевателя картофеля необходимы минимальные затраты. Для этого необходимо взять 100 мм трубу с толщиной стенок не менее 3 мм, в нижней части которой крепится бороздорез.

Диски для закапывания картофеля можно взять от сеялки и устанавливают по два подшипника вместо одного. Подшипники необходимо установить таким образом, чтобы исключить попадание грязи в узел.

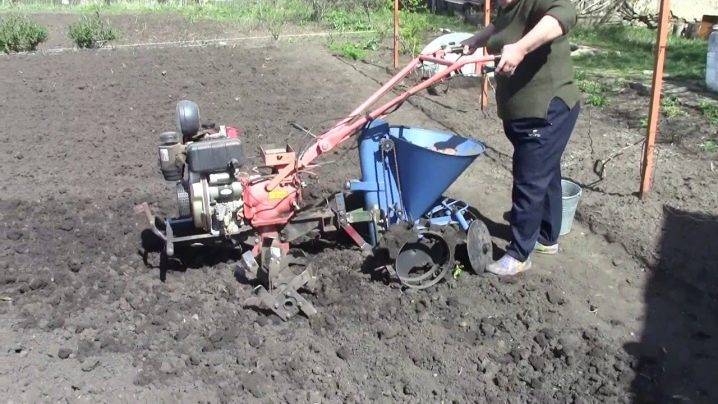

На видео показано, как в реальности происходит посадка картофеля мотоблочной картофелесажалкой собранной своими руками.

Картофелесажалка для мотоблока: принцип работы, как сделать своими руками

С наступлением весны большое число огородников начинает высадку картофеля. Это непростая задача, и если участок большой, то справиться с ней поможет мотоблок и картофелесажалка.

Что это такое, какие виды существуют и как изготовить своими руками – все эти вопросы мы раскроем в нашем материале.

Картофелесажалка для мотоблока – описание

Картофель – «второй хлеб», овощ, занимающий на наших столах привилегированное место. Мотоблок и картофелесажалка – незаменимые вещи огородника, которые максимально упрощают высадку этой культуры.

Использование картофелесажалки позволяет быстро получить траншею для высадки плодов, а также обеспечивает прекрасные условия для будущего прорастания урожая и его сбора (рыхление, окучивание, копку).

Принцип работы

У картофелесажалки есть специальное опорное колесо, плуг и окучники. Подходит для мотоблоков любого класса. Принцип работы заключается в следующем:

  1. плуг делает в почве борозды;
  2. с помощью специального приспособления в почву вносятся удобрения;
  3. укладываются корнеплоды картофеля;
  4. окучником засыпаются грядки.

Такое оборудование стоит приобрести по той причине, что его можно будет использовать несколько раз в году. С его помощью можно производить также и окучивание картофеля, что еще больше упрощает уход за землей.

Виды картофелесажалок

Рассмотрим основные типы картофелесажалок, которые используются в нашей стране и пользуются наибольшей популярностью.

KC – 1

Используется вместе со средними и тяжелыми (а также самодельными) мотоблоками. Масса – 25 кг., колесная база имеет ширину 70 см. С помощью этой машины можно сделать ряд шириной в 60-70 см., за 1 час можно посадить 0,2 г. (5,5 клубней на каждый м. кв.)

KC — 1A

Машина весит 33 кг., мощность – 34 л. ведра. Производительность – 60 см. на 1 м. кв., что позволяет высаживать за 1 час до 5-и клубней. Овощи выкладываются в воронки, после чего со специального контейнера укладываются в почву по 1 шт.

KCM – 1

Позволяет равномерно высаживать картофель диаметром до 4 см., весит – 44 кг., имеет емкость 41 л. ведро. Может сажать плоды в ряды шириной по 40-60 см., используется как с отечественными, так и зарубежными мотоблоками.

KCM — 1A

Весит 33 кг., имеет бункер емкостью 34 л. ведра, колесную базу 40-60 см., и позволяет одновременно высаживать по 5 корнеплодов в ямки, шириной 50 см. За 1 час позволяет высадить 0,25 га. картофеля.

KCT — 1T

Самое маленькое устройство, по техническим параметрам схожее с предыдущим. Кроме высадки картофеля, может производить удобрение почвы.

Картофелесажалка своими руками

Многие садоводы не желают тратить деньги на покупку картофелесажалки (при стоимости от 10 тыс. руб. до нескольких сотен тысяч). Поэтому, они решают изготовить самодельную машину для высадки овоща. Разберемся, как ее изготовить.

Сиденье и ось

Машина обязательно должна иметь подножки, стремянки и сиденье. Рама сиденья варится из сварных уголков, после чего, для более привлекательно вида, укомплектовывается поролоном, досками и кожзаменителем.

Сиденье также крепится к раме с помощью уголков, затем на машину монтируется специальная подножка, для более комфортной работы.

Ось агрегата делается из чугунной или стальной трубы (толстостенной), так как на нее постоянно будет оказываться повышенная нагрузка. Она оборудуется дополнительными металлическими вставками, которые крепятся на штифты.

Как только будет проведена полная сборка агрегата, все штифтовые механизмы свариваются. Ось крепится к аппарату с помощью прочных прижимов и болтов необходимого размера.

Колеса

Можно применять как готовые варианты от мелкой сельскохозяйственной техники, так и изготовить самодельные – с помощью листов стали. Второй вариант более подходящий, так как «на выходе» получатся максимально прочные и широкие колеса.

Колесные ступицы свариваются с листами стали, и крепятся на пару шарикоподшипников. Подшипники позволяют установить колеса на шиповые оси, что предохраняет их от повреждений и загрязнения.

Рыхлители

Держатели для рыхлителей собираются из квадратной штанги с помощью сваренных между собой уголков размерами 50 на 50 на 0,5 см. Лучше использовать именно сварные уголки, так как обычные квадраты могут деформироваться.

Высеватель

Устройство посадки делается из стальной трубы диаметром 10 см. Внизу к ней приваривается сошник, который будет вспахивать почву. Сошник должен быть регулируемым, чтобы можно было контролировать глубину посадки.

Дисковые заделочные элементы для формирования ямок можно взять от любой сеялки. Но, предварительно нужно будет их модифицировать – просверлить отверстия для ступиц и поставить новые подшипники.

Советы по эксплуатации

Сделанная своими руками картофелесажалка для минитрактора, мотоблока или ручная прослужит долго, если придерживаться определенных мер по эксплуатации. Стоит соблюдать следующие правила:

  1. По завершении работы очищать резервуар, ковши и другие составляющие от земли. Отрегулировать натяжение цепи, болтов, саморезов.
  2. Приноровиться вставлять устройство в почву таким образом, чтобы не произошло открытие выпускного клапана. Если держать его вниз, то произойдет его раскрытие под действием силы тяжести, поэтому следить, чтобы он был повернут крышкой вверх.
  3. Проводить осмотр аппарата 1 раз в 2 месяца.
  4. Хранить под навесом или в закрытом месте.
  5. Периодически смазывать цепь и шестерни.

Движение аппарата осуществлять желательно со скоростью 1км/ч. Техникой можно управлять вдвоем. Один руководит, а другой смотрит за посадкой паслена, сидя на сиденье устройства. Клубни попадают в почву и засыпаются землей с помощью дисков.

Важно! Главное правильно осуществить настройку аппарата, тогда он не будет приминать землю, и утапливать картофель. Бугор ряда должен быть рыхлым, равномерным и мягким

Уплотнение производить после осадков.

Обращать внимание на глубину снятия слоя почвы, которая регулируется с помощью дисков. Когда рабочий процесс налажен, то всего за пару часов можно обработать земельный участок в 10 соток


Когда и чем подкормить картофель: виды подкормки и срокиДля своего роста и развития картофель должен получать большое количество разнообразных химических элементов. Бедные…

Ручную самодельную картофелесажалку изготовить нетрудно, зная основы сварки. Овладеть мастерством создания сварного шва может каждый огородник. На страничках интернета и YouTube каналах достаточно видео, которые познакомят с азами любого дела. Сажалка для трактора, мотоблока особенно эффективна на вспаханном картофельном поле. Аппараты помогут сэкономить силы и время. Они ускоряют процесс работы и облегчают человеческий труд.

Принцип работы тракторного приспособления

Работа устройства для копания картофеля циклична и состоит из нескольких основных этапов:

  1. Сначала устройство подкапывает режущим механизмом грядку картофеля на глубину расположения в нём клубней.
  2. На следующем этапе механизм взрыхляет землю рядом с клубнями, это создает около корнеплода небольшое свободное пространство.
  3. При помощи лемеха земля захватывается и попадает в специализированный стряхивающий механизм. Это может быть барабан или лента транспортера. Большая часть земли отсеивается, остаются только клубни.
  4. На заключительном этапе происходит укладка собранных плодов картофеля на поверхность поля. Остается только пройти вдоль гряды и собрать картофель.

На рынке большое разнообразие картофелекопательных механических устройств в разной ценовой категории. Цена зависит от сложности устройства механизма:

Распашные копалки для картофеля

Наиболее просты в использовании. Данный вид оснащен клиновидными или плугообразными распашными лемехами. Принцип работы очень прост: механизм разрезает почву и поднимает клубни наверх. Устройство подходит как для трактора, так и для мини-трактора.

Швыряльный

Это однорядное, металлическое устройство с лемехом и вращающимся ротором. Принцип работы механизма: он подкапывает 1 ряд картофельных клубней на установленную глубину, размельчая клубненосный слой и выбрасывая клубни на поверхность земли.

Продуманная конструкция и высокая производительность картофелекопалки позволяет за короткое время выкапывать клубни, не повреждая их. Картофелекопалка аккуратно приподнимает слой земли, просеивает его, таким образом, все корнеплоды видны на поверхности и в земле ничего не остается.

Элеваторные

Предназначены для работы с лёгкими и средними почвами, влажностью не более 30%. Один элеватор является навесным, второй — каскадным. Работает от собственного приводного механизма. Между элеваторными прутками протираются небольшие комочки земли. Клубни отделяются частично от ботвы и подаются на каскадный элеватор, для более интенсивного измельчения земли.

Затем вся обработанная масса подается на вибрационную решетку для тщательного очищения. После очистки клубни укладываются на поле и собираются вручную.

Грохотовая

Наиболее сложный механизм, состоящий из лемеха и решетки. Нож срезает слой почвы вместе с клубнями картофеля. Клубни попадают на решетку и очищаются от грунта с помощью вибрации. После этого картофель ложится на поверхность почвы в ряд.

Этот механизм способен работать на более тяжёлых грунтах, при этом не повреждая клубни и не оставляя ничего в почве.

По сравнению с другими, вибрационная копалка — наиболее дорогая, поэтому использовать данный вид , чтобы копать картошку на маленьких участках нецелесообразно.

Советы по эксплуатации

Общий процесс посадки выглядит примерно таким образом:

  • В резервуаре должна быть засыпана картошка. Если площадь большая, то сверху ложатся мешки с клубнями корнеплода, что позволяет сэкономить время после высадки картофеля из бункера.
  • Один человек управляет техникой, а второй садится на сиденье приспособления.
  • Движение техники лучше всего осуществлять со скоростью около 1 км/час.
  • Человек, сидящий на картофелесажалке, следит за посадкой клубней.
  • Корнеплоды попадают в землю и засыпаются землей при помощи дисков.

Самодельная картофелесажалка может иметь значительный вес, поэтому перед присоединением к мотоблоку необходимо установить противовес на мотоблок. При этом агрегат не будет переворачиваться в противоположную сторону от приспособления.

Регулировка глубины

Глубина снятия слоя земли может регулироваться при помощи регулировки дисков. Для этого:

  • Регулируется стремянка, которая прижимает опору к стойке, путем ослабления.
  • Изменяется угол расположения дисков путем поворота их в нужном направлении.

Окучник лучше всего устанавливать на пружинах, для равномерного окучивания на неровной поверхности почвы.

По завершении высадки корнеплода можно разрыхлить землю, которая притопталась от колес мотоблока. При этом можно использовать культиватор или сами лопасти, предварительно установленные на приспособление. Степень погружения лопастей желательно разрабатывать регулируемыми.

Картофелесажалка для минитрактора и мотоблока

Данное оборудование для посадки картофеля просто незаменимо для фермеров, так как позволяет сэкономить массу времени и труда. Конструкцию можно собрать по своему усмотрению с учетом размеров, чертежей и картинок (имеется в виду количество рядов)

Важно предусмотреть регулировку для расстояния рядов

Картинка картофелесажалки для мотоблока Фаворит

Картофелесажалку для мотоблока лучше всего использовать на прежде обработанных поверхностях. Глубина посадки так же должна регулироваться по размерам и чертежам. Навесное оборудование для мотоблоков широко используется для небольших дачных участков и для объемных полей.

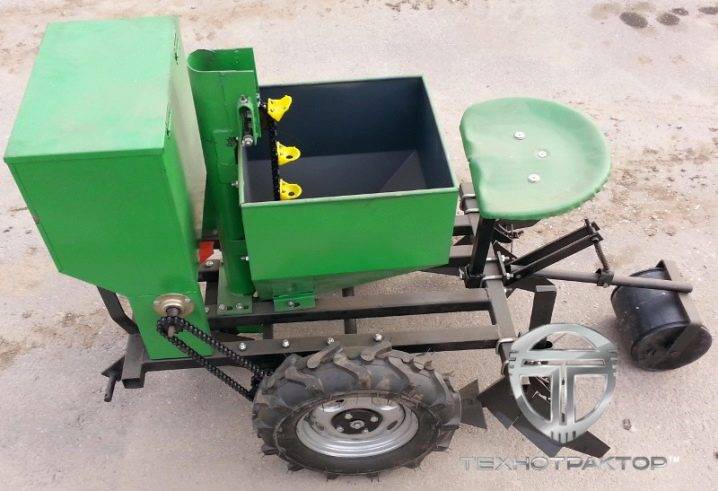

Фото покупной картофелесажалки для мотоблока или минитрактора

Картофелесажалку можно применить не только конкретно для посадки картофеля, с ее помощью легко высаживать и другие овощи, главное, нужно выбрать правильную регулировку. Прежде чем приступать к изготовлению картофелесажалки необходимо сделать чертеж и подробные замеры. Чем бы ни являлся механизм, у него всегда должна быть своя рама, к которой будут крепиться все последующие детали. Иными словами рама – это основа.

Чертеж картофелесажалки

  1. В случае сажалки, в качестве рамы берется часть стального швеллера, из него делается что-то вроде пары лонжеронов, которые соединяются отрезками стали.
  2. Впереди присоединяется с помощью сварки арка из стали, а так же два кольца, которые послужат в качестве крепления нижней тяги.
  3. По бокам рамы крепятся пластинчатые опоры, которые будут семявыводящим механизмом.
  4. После всего сделанного стоит закрепить раму стальными полосами.
  5. Арку можно укрепить с помощью косынчастой накладки из стальных листов. Их стоит вырезать в форме треугольника.
  6. Бункер цепляется к кронштейну при помощи болтов.

Картинка картофелесажалки для мини трактора

Как сделать бункер для картофелесажалки

Для того чтобы изготовить вместилище для сыпучих материалов, нужна фанера толщиной примерно 1 мм. Вырезать детали нужно лобзиком по чертежам, картинкам или готовым шаблонам. Затем все обрабатывается олифой. Уже готовое изделие можно покрасить краской, но стоит учитывать, что она должна быть водостойкой. Внутреннюю часть бункера стоит застелить резиной, это поможет избежать деформации клубней.

Чертеж картофелесажалки

Затем к раме присоединяется болтами держатель. Ось должна состоять из трубы. При выборе смотрите, чтобы у нее были утолщенные стены, так как раме придется брать на себя немалые нагрузки. Когда механизм будет полностью собран, нужно будет заварить штифты.

Смотрите видео: Картофелесажалка своими руками для мотоблока

Картофелесажалка для мотоблока своими руками собрана. Надеемся, что размеры, чертёж, картинки и видео помогут вам правильно собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе ведение фермерского хозяйства, изготовив дополнительные приспособления самостоятельно.

Что такое картофелесажалка

Картофелесажалка автоматически сажает клубни через определенные интервалы и засыпает их землей.

Важно! Агрегат имеет силовую установку, которая обеспечивает его движение вдоль грядки и создает достаточную тягу для непрерывной присыпки клубней почвой. То есть под картофелесажалку вполне возможно переоборудовать обычный мотоблок. Технологически картофелесажалку можно разделить на три составные части:

Технологически картофелесажалку можно разделить на три составные части:

  1. Силовой блок.
  2. Бункер для хранения и подачи картофелин под посадку.
  3. Сошники для подгребания земли (для укрытия размещенных в грядках клубней).

В зависимости от мощности двигателя мотоблока картофелесажалки различаются по следующим функциональным характеристикам:

  1. По скорости прохода и высадки клубней.
  2. По объему бункера, в котором помещается семенной материал (чем мощнее, тем больше картошки).
  3. По обеспечиваемой глубине высадки. От мощности силового агрегата зависит производительность сошников, а точнее, с каким массивом земли они могут работать. Чем мощнее двигатель, тем большим объемом почвы блок может укрывать посаженные клубни.

Глубина посадки – не определяющий фактор, ведь в процессе обработки картофеля его все равно придется окучивать.

Важно! Слишком глубокая посадка приводит к более длительному прорастанию всходов, что сокращает общую продолжительность вегетативного периода. Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону

Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

  1. Сначала участок должен быть разрыхлен (вспахан), если это целина, или достаточно его просто продисковать, если землю обрабатывают каждый год.
  2. Затем должны быть нарезаны борозды не менее чем по 40 см в высоту.
  3. Далее в углубления борозд должны быть разнесены удобрения – перепревший навоз или смесь азотно-калийно-фосфорных удобрений.

И только затем начинают посадку. Если выполнять работы вручную, на это уйдет минимум в пять раз больше времени, чем при механизации процесса. И, разумеется, вдесятеро больше усилий. Поэтому из основных преимуществ применения картофелесажалки можно выделить:

  • кратное увеличение производительности;
  • минимизацию шагов по обработке почвы;
  • одинаковую глубину высадки;
  • обеспечение стандартного расстояния между клубнями;
  • относительную простоту эксплуатации.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
