Навесы из поликарбоната — строительство своими руками

Как сделать своими руками?

С листами поликарбоната несложно работать, это лёгкий и надёжный материал, он не создает проблем во время разрезания, не крошится и не раскалывается. Поэтому вполне реально владельцу частного дома построить простенький навес из полимера самостоятельно. Расскажем подробнее, как это можно сделать.

Выбор места

Навесы в частных дворах имеют разное назначение, которое напрямую влияет на их местоположение.

  • Козырек располагают прямо над входом, чтобы прикрыть крыльцо от зноя и непогоды. Под ним можно оставлять обувь, не боясь, что она промокнет, или остаться сухим, пока достаешь ключ от входной двери.
  • Навес над террасой занимает больше площади, чем козырек у входа. Стена дома становится частью такой конструкции.
  • Над зоной отдыха выстраивают отдельно стоящий навес, а также он может быть примыкающим к беседке, летней кухне, любой другой хозяйственной постройке. Нередко под навесом устанавливают мангал или печь барбекю, поэтому располагают зону недалеко от кухни, откуда придется носить посуду и продукты, а также, вблизи источника воды.
  • Козырек над детской площадкой монтируют в хорошо просматриваемом месте, откуда легко наблюдать за детьми.
  • Большой навес, скрывающий двор от самой калитки до входной двери жилого дома, позволит всегда иметь сухую и чистую придомовую территорию.
  • Навес для автомобиля стараются располагать недалеко от ворот. Подъездной путь к нему должен находиться в безопасном для домочадцев месте.

Проект

Выбрав место для постройки, производят чертеж навеса из расчета размеров выделенной территории. Хорошо просчитываются опорные элементы и нагрузка на них кровельного покрытия. Учитывается количество материала, который понадобится для возведения козырька. Его лучше приобрести с небольшим запасом, чтобы покрыть возможные ошибки при монтаже навеса. Далее закупается материал, расчищается и разравнивается строительная площадка.

Установка опор

На подготовленной территории производят разметку: с помощью рулетки, веревок и колышков отмечают места под установку отпор. Количество свай зависит от размера навеса. Кроме 4-х угловых колонн, для больших покрытий понадобятся промежуточные опоры, их устанавливают с шагом 1,5-2 м.

В отмеченных местах выкапывают ямы глубиной 50-80 см и диаметром 40-50 см. На дне углублений делают дренаж – засыпают песок, щебень. Затем устанавливают столбы и заливают бетоном. С помощью уровня выравнивают опоры и оставляют их на несколько дней до полного просыхания цемента.

Каркас

Когда опоры установлены, переходят к монтажу каркаса. По верхнему краю опор производят обвязку: если каркас деревянный, устанавливают балки, если металлический – профилированные трубы. На обвязку монтируют обрешетку, укладывая деревянные брусья или приваривая металлические профили. На следующем этапе нужно подготовить и закрепить водосток.

Покрытие кровли поликарбонатом

На листах поликарбоната производят разметку согласно чертежу, маркером прорисовывают линии разрезов. С помощью циркулярной пилы раскраивают пластик, при этом листы хорошо фиксируют во избежание вибрации.

При раскрое следует учитывать направление каналов сотового поликарбоната, их расположение должно помочь влаге не скапливаться, а свободно покидать ячейки. Необходимо нарезать фрагменты точных размеров, чтобы края совпадали с балками, к которым им предстоит крепиться. По окончании кроя сотовые отверстия освобождают от опилок и стружек.

Укладывают кровельное покрытие защитной пленкой вверх, стараются, чтобы швы попадали на обрешетку, так как к ней монтируют поликарбонат. Крепления выполняются термическими шайбами, они должны отстоять от краев листов на 4-4,5 см.

Подшитые фрагменты полимера соединяют между собой пластмассовым профилем, совпадающим по цвету с поверхностью кровли. Швы, защищенные таким образом, не позволят влаге разрушать навес. Верхние торцы поликарбоната закрывают алюминиевой лентой. На нижние торцы устанавливают перфорированную защиту, она помогает конденсату просачиваться наружу.

Типы конструкций навесов из поликарбоната

Вне зависимости от того, располагается ли навес отдельно от частного дома или же примыкает к нему, образуя единое целое, для всех конструкций действует одно и то же правило: сооружаемый объект должен хорошо гармонировать с архитектурными формами строения и не нарушать гармонию, созданного на участке ландшафтного дизайна. Навесы, которые пристроены к дому, опираются на стойки. Одна из их сторон примыкает к стене дома или гаража. В настоящий момент существует несколько разновидностей таких конструкций:

навес с односкатной крышей. Конструкции такого вида являются наиболее привычными сооружениями. Их возведение для владельца участка не сопряжено со значительными финансовыми тратами и физическими усилиями. Главная их особенность заключается в том, что технология создания навеса с односкатной крышей отличается своей простотой. В этом может убедиться каждый при просмотре фото готовых сооружений этого типа в интернете. В их строительстве имеется один важный момент. Он заключается в том, что при возведении односкатного навеса расчёт угла наклона кровли выбирается такой величины, чтобы обеспечить возможность для быстрого схода снега. арочные навесы из поликарбоната. В настоящий момент сооружения такого типа являются наиболее актуальными. Многих владельцев участков эти конструкции привлекают своей функциональностью. Значительной части собственников нравится и то, что арочный навес имеет оригинальный вид. Благодаря появлению новых материалов, обладающих хорошими свойствами в плане пластичности, теперь можно создавать навесы подобного типа. Благодаря присутствию в составе арочной конструкции полукруглой кровли обеспечивается возможность для своевременного удаления с поверхности крыши снега. Каким будет радиус изгиба арки, во многом определяется допустимым минимумом изгиба для материала, используемого для создания крыши; металлические навесы. Многие люди на своих участках делают выбор в пользу металлических навесов. Перед созданием такого сооружения необходимо подумать о выборе материала для возведения конструкции. Обычно используется труба круглого сечения или профилированная. Для создания вертикальных стоек выбор делается в пользу трубы с диаметром, 50-150 мм. Здесь все во многом определяется размерами сооружаемого металлического навеса. Для обвязки часто применяется профиль, который имеет ребро с шагом 48 мм, для фермы — 25 мм.

Строительство

Можно заказать изготовление поликарбонатного навеса в специализированной организации, а можно сделать его своими руками. Все, что для этого требуется, – наличие специального инструмента и некоторого опыта работы с материалом. Изготовление навеса начинается с проектирования, потом расчищается площадка, на которой он будет монтироваться, далее следует непосредственно монтаж. После того как навес смонтирован, можно приступать к его внешней и внутренней отделке. Ее каждый устраивает, руководствуясь собственным вкусом.

Проекты

Если отсутствует опыт в составлении проектов, можно обратиться за помощью к профессионалам, и на основании разработанного проекта самостоятельно сооружать навес.

Навесные системы делятся на несколько типов (они довольны просты, поэтому при наличии некоторой практики человеку под силу изготовить их самому).

Прямые поликарбонатные навесы. Это самое простое сооружение – оно легкое как в проектировании, так и в изготовлении. Угол между опорами и кровлей в таком навесе равен 90 градусам.

Подготовка

Удобнее всего монтировать навес на готовые стены и фундамент. Тогда никакой особенной подготовки не понадобится. Если же фундамента нет, его создание станет наиболее продолжительной частью работы.

Участок необходимо предварительно подготовить, сделать разметку. Сначала нужно выкопать ямы числом по количеству опор. Глубина каждой – 0,5 м. Размер – примерно 30х30 см. Сначала засыпается подушка из щебня, потом строго вертикально устанавливается опора, далее яма заливается раствором цемента. После этого нужно ждать 14 дней до полного застывания раствора.

Монтаж каркаса

Поликарбонатные листы лучше всего монтировать на саморезы с резиновыми шайбами. Резина воспрепятствует образованию трещин на материале. Поликарбонат хорош тем, что из него можно изготовить навес любого размера. Но каркас должен быть прочен и надежен, для его изготовления используется дерево или металл.

Деревянные части навеса должны быть обработаны специальными составами от гниения и грибка, металлические – от коррозии. Опорных столбиков у каркаса будет пять, размер их 9х9 см. Если нужен небольшой уклон навеса, то должна быть разница высоты между передними и задними опорами – примерно в 40 см.

Соединение вертикальных стоек происходит при помощи металлических уголков. После монтажа стропил можно заняться обрешеткой крыши. Поликарбонатные листы на саморезы нужно закрепить на обрешетку. Как будет выглядеть внешняя и внутренняя отделка – каждый решает самостоятельно.

Кровля

Листы поликарбоната укладывают вверх той стороной, что отражает ультрафиолетовое излучение. Найти ее легко – на ней есть маркированная защитная наклейка. Каждый торец полотна закрывается при помощи специальной ленты и торцевого профиля. Если конструкция не автономная, а пристенная, то со стороны стены дома соединение происходит специальными примыкающими профилями.

Композитные листы крепятся к каркасу не только кровельными саморезами, но и специальными термошайбами. Они защищают конструкцию от растрескивания и не подвержены воздействию высоких или низких температур.

Как определиться с выбором поликарбоната, смотрите в следующем видео.

Особенности

Поликарбонат часто воспринимают в качестве сугубо строительного материала, что на самом деле неверно – этот вид твердого полимерного пластика находит себя и в других отраслях человеческой деятельности, например, из него делают некоторые детали для ПК, линзы и даже компакт-диски. Решив соорудить из поликарбоната навес, примыкающий к дому, вы должны знать, что материал бывает сотовым и монолитным. В обоих случаях ширина листа составляет чуть более 2-х метров, а длина – 3 (у монолитного), 6 и 12 метров (у сотового).

По толщине выбор куда разнообразнее – выпускается более 10 вариантов листов с толщиной от 2-х до 16 мм. Разница же между двумя видами состоит в том, что монолит, как следует из названия, представляет собой целостную конструкцию без пустот и ячеек, которую обычно и используют для сооружения прозрачного поликарбонатного навеса, а сотовый – это несколько тонких листов с внутренними перемычками, эффективно решающими задачи теплоизоляции благодаря пустотам между ними.

Красивые примеры

Навесы из поликарбоната не только удобны и практичны. Они могут быть необычными, эффектными конструкциями, которые гармонично занимают свое место в ландшафтном дизайне участка. На готовых примерах предлагаем рассмотреть разнообразие моделей, собранных во дворах частных усадеб.

Односкатное покрытие из монолитного полимера в стиле минимализм.

Каждый козырек, защищающий от дождя и солнца, добавляет комфорта домочадцам, а если сделать его с душой, он облагородит территорию и станет любимым местом для отдыха всей семьи

О том, как сделать навес из поликарбоната во дворе частного дома своими руками, смотрите в следующем видео.

Чертежи навесов из поликарбоната своими руками

Чтобы изготовление, сборка и установка конструкции осуществлялась без каких-либо неожиданных сложностей, следует разработать своими руками чертеж навеса из поликарбоната. Это позволит правильно подготовить все элементы каркаса и избежать возможного перерасхода материалов. Эскизы будущей постройки должны учитывать конструктивные особенности выбранной формы навеса. Если есть возможность, то параметры примыкающего сооружения выбирают такими, чтобы при нарезке труб и раскрое пластика оставалось как можно меньше отходов.

Чертеж каркаса для навеса арочной формы

Если выбрана арочная конструкция, каркас которой выполняется из профильной трубы, необходимо наличие специального оборудования для изгиба труб. Такой инструмент имеется под рукой не у каждого, но, даже при наличии трубогиба, довольно сложно придать материалу правильный по форме изгиб.

Раскрой поликарбоната для полукруглой конструкции также сопряжен с некоторыми сложностями. Поэтому для работы, выполняемой самостоятельно, рекомендуется остановить выбор на односкатном навесе из поликарбоната. Для каркаса данной конструкции гораздо легче рассчитать количество профильной трубы и вырезать необходимые по размеру листы поликарбоната.

3D-проект навеса с крышей из поликарбоната

Современное решение навеса, пристроенного к стене дома

При покрытии кровли поликарбонатом следует учитывать особенности монтажа этого материала:

типовые панели поликарбоната выпускаются длиной 6 или 12 м и шириной 2,1 м. Ориентируясь по этим параметрам, рассчитывают габариты сооружения, что позволяет получить как можно меньше отходов;соединение панелей между собой осуществляют с помощью торцевых профилей (длина их 6 м), которые можно подобрать в цвет поликарбоната. Они надежно крепятся и не требуют дополнительной фиксации;

Чертеж навеса с крышей из поликарбоната

длина торцевого профиля, закрывающего конечный срез, составляет 2,1 м;для покрытия полукруглых кровель лист поликарбоната располагают таким образом, чтобы изгиб был в поперечном направлении воздушных каналов;расположение листов сотового поликарбоната должно быть таким, чтобы обеспечивать беспрепятственный вывод конденсата из внутренних каналов. В противном случае соты внутри пластика заплесневеют, что повлияет на светопропускные качества;

Навес с односкатной крышей является самым простым вариантом для строительства своими руками

в скатных конструкциях навесов верхний торец ячеистого поликарбоната закрывается сплошной самоклеящейся лентой во избежания попадания влаги, пыли, насекомых. Нижний торец обрабатывается перфорированной лентой, что дает возможность влаге выводиться наружу. В арочных навесах в обоих торцах используется лента с микроперфорацией;

Чертеж каркаса для навеса с односкатной крышей

монтажные отверстия создаются незначительно большим диаметром, что позволит поликарбонату свободно расширяться или сжиматься в зависимости от температурного воздействия. Не следует делать отверстия слишком большими;при монтаже панелей используют саморезы с термошайбами, которые подбираются в цвет поликарбоната.

Пример чертежа навеса из поликарбоната

Проектом также предусматривается толщина поликарбоната, соответствующая выбранной конструкции:

навесы внушительных размеров с наклонной формой — листы толщиной 10 мм;арочные и полукруглые навесы — подойдет панель в 8 мм;

Навес, примыкающий к стене дома, с покрытием из поликарбоната

для примыкающих навесов односкатной конструкции с пологим уклоном выбирают поликарбонат с толщиной листа 16 мм, способный выдерживать возможную снеговую нагрузку в зимний период.

Все эти нюансы следует брать в расчет до монтажа навеса из поликарбоната к частному дому своими руками. Фото выполненных самостоятельно конструкций послужит примером для изготовления своего уникального сооружения.

Схема устройства навеса, примыкающего к частному дому

Что надо знать о навесах из поликарбоната – общие критерии

Изготовление навесов из поликарбоната стало популярным, благодаря легкости монтажа, практичности материала, эстетике строений. Бывают:

  • самостоятельные, отдельностоящие – навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозпостройки разного назначения;
  • пристроенные к зданию: бане, гаражу – веранды, террасы, козырьки над крыльцом и калиткой;
  • мобильные — легко передвигаются по участку, обычно над мангалами и небольшие беседки.

Навесы, пристроенные к дому из поликарбоната, фото больших выгнутых пристроек

Это сооружения простые прямоугольные или сложной, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены стеклятся, зашиваются панелями, красивой решеткой, вагонкой, блокхаусом либо закрываются плотными шторами.

Крытый навес из поликарбоната

Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы – наиболее универсальный вариант: не закрывают обзор, легко открываются, а в закрытом виде хорошо держат тепло.

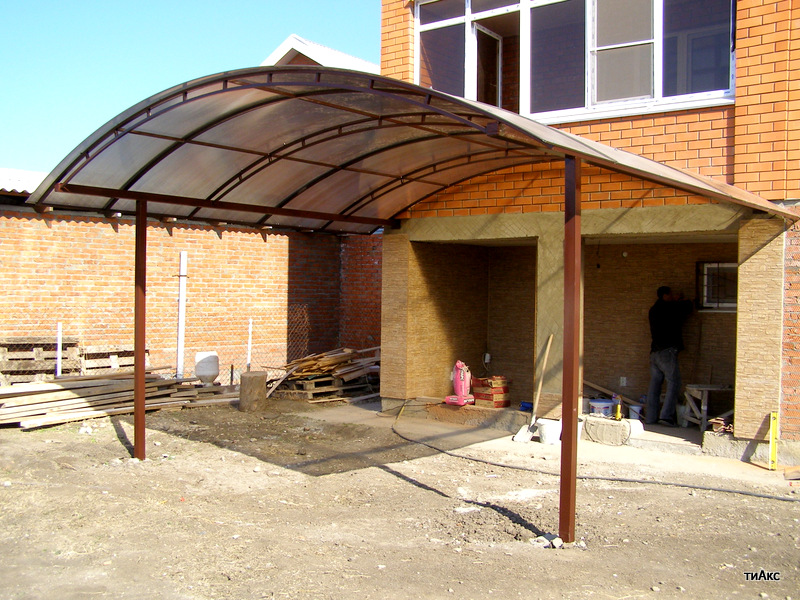

Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши

Навесы представляют собой опорные вертикальные столбы и крышу. Каркас делается из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянный навесы с поликарбонатной кровлей

Изготовление навесов и козырьков из поликарбоната на деревянной основе – самый бюджетный и простой способ самостоятельно сделать малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Чтобы построить деревянный навес из поликарбоната своими руками используется брус клееный и профилированный 100*100 либо 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязка и мауэрлат делается из того же материала. Для стропильной системы хозпостроек, согласно СНиП, необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки – горючесть, плохая влагостойкость в результате — гниение, грибковые поражения, потеря прочности, эстетики. Грызуны, мелкие жучки способны нанести несущим элементам существенный вред. Деревянный козырьки и навесы из поликарбоната необходимо обрабатывать огнестойкими составами, антисептиком, прочным финишным защитным слоем из масла или лака.

Навес из поликарбоната пристроенный к дому, на фото строение с ломаной кровлей

Металлические навесы

Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать вид постройки:

  • Сварные из профилированной или круглой трубы – самые популярные навесы из поликарбоната. Для вертикальных стоек используют трубы ∅50-150 мм, в зависимости от размера строения, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
  • Кованые – красивые, изящные, но достаточно затратные с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.
  • Сборные алюминиевые.

Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типаПример, как делать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг – коррозия. Необходимо зачистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрыть грунтом, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими нагрузками.

Эскиз подвесного навеса из поликарбоната над входом

Полезно знать: Металлические изделия нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, террасе лучше на парапет предусмотреть деревянные перила.

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе выглядят внушительно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Не требуют ухода в процессе эксплуатации, пожаростойки, хорошо переносят вредные атмосферные влияния, физико-механические воздействия, правда предполагают значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие сооружения стационарны их демонтаж невозможен.

Как выбрать цвет материала?

Толщина материала – это не единственный критерий, по которому нужно делать выбор. Дело в том, что окраска панелей может быть самой разной, равно как и степень их прозрачности. Ниже приведены самые популярные на сегодняшний день варианты окраски.

Что нужно принять во внимание при выборе того или иного цвета? Прежде все, назначение планируемой конструкции:для бассейна, к примеру, идеально подходит синий, зеленый, голубой цвета, но они же совершенно не подходят для создания навесов над прилавками, так как целиком исказит цвет продаваемой продукции. Если речь идет о теплице, то для нее, очевидно, лучше применять прозрачный материал

Вместе с тем, для места отдыха он точно не подойдет, ведь не сможет защитить отдыхающих от солнечного света

Если речь идет о теплице, то для нее, очевидно, лучше применять прозрачный материал. Вместе с тем, для места отдыха он точно не подойдет, ведь не сможет защитить отдыхающих от солнечного света.
